ЧЭМ — чувствительные элементы медные

Код товара: 76101
  • Чувствительные элементы медные ЧЭМ Чувствительные элементы медные ЧЭМ Чувствительные элементы медные ЧЭМ
    12 вариантов исполнения

    • Гарантия

      2 года

    • Производитель

      РЭЛСИБ

    Описание чувствительных элементов медных ЧЭМ:

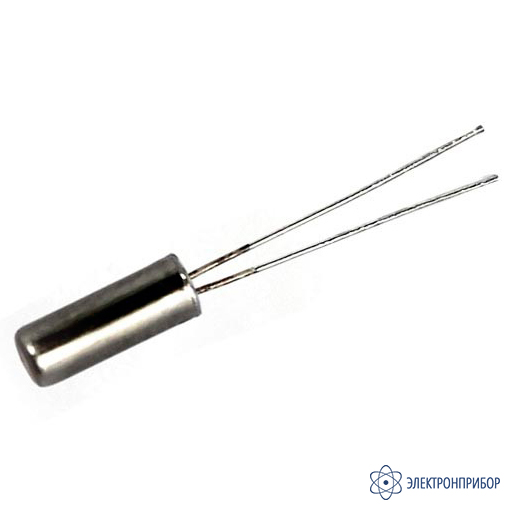

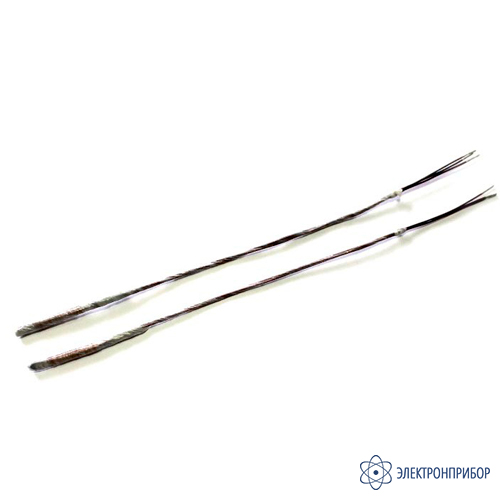

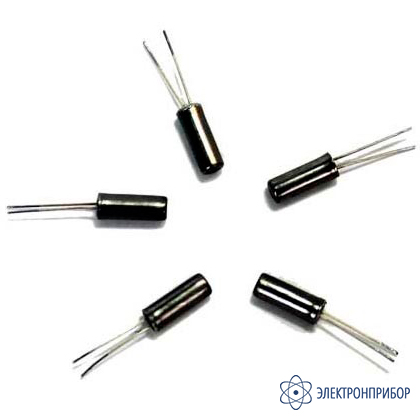

    Чувствительные элементы имеют следующие типы НСХ: 50М, 100М, Pt100, Pt1000. Чувствительные элементы медные ЧЭМ (50М, 100М) выпускаются в корпусе (исп. 1) и без корпуса (исп. 2, 3).

    Чувствительный элемент медный представляет собой малогабаритную катушку из тонкого медного провода покрытого высокотемпературным лаком, намотанного бифилярно для уменьшения влияния на параметры электромагнитного поля.

    Принцип действия термочувствительных элементов основан на известной зависимости электрического сопротивления меди от температуры.

    Условные обозначения параметров чувствительных элементов медных:

    ЧЭМ.X-YZ-W, где:
    X - НСХ: 50М; 100М;
    Y - класс допуска: B; С;
    Z - схема соединения: 2-х или 3-х проводная;
    W - номер конструктивного исполнения: 1; 2; 3.

    Применение чувствительных элементов медных ЧЭМ:

    Чувствительные элементы применяются в термометрах сопротивления. Чувствительные элементы в конструктивном исполнении "1" могут применяться как самостоятельное изделие для контроля температуры воздуха и неагрессивных газов, а также для измерения температуры холодного спая в измерителях-регуляторах, работающих с термопарами.

  • Технические характеристики чувствительных элементов медных ЧЭМ:

    Параметр Значение
    Исполнение 1 Исполнение 2 Исполнение 3
    Внешний вид
    Номинальная статическая характеристика (НСХ) по ГОСТ 6651–2009 50М 50М, 100М
    Диапазон измерения температуры, °С -50…+150 °С
    Класс допуска по ГОСТ 6651–2009 В, С В, С С
    Схема соединений проводников 2–х проводная 2–х проводная; 3–х проводная 2–х проводная
    Максимальный измерительный ток, мА 0,2 0,5 0,2
    Показатель тепловой инерции, с 4 5 2
    Степень защиты по ГОСТ 14254–96 IP66 IP00
    Средняя наработка на отказ, ч не менее 50 000
    Средний срок службы, лет не менее 6
    Материал защитной арматуры Сталь Ст10+Ni Фторопластовая лента

  • Комплект поставки ЧЭМ

    № Наименование Количество
    1 Чувствительный элемент медный ЧЭМ в соответствующей модификации 1
    2 Паспорт 1

  • Модификации ЧЭМ

    Подберите модификацию по параметрам

    Номинальная статическая характеристика
    Класс допуска
    Схема соединений проводников
    Конструктивное исполнение
