ДП-2 — датчик протечки и температуры

Код товара: 80324
  • Датчик протечки и температуры ДП-2 Датчик протечки и температуры ДП-2 Датчик протечки и температуры ДП-2

    • Гарантия

      1.5 года

    • Производитель

      РЭЛСИБ

    Описание датчика протечки и температуры ДП-2:

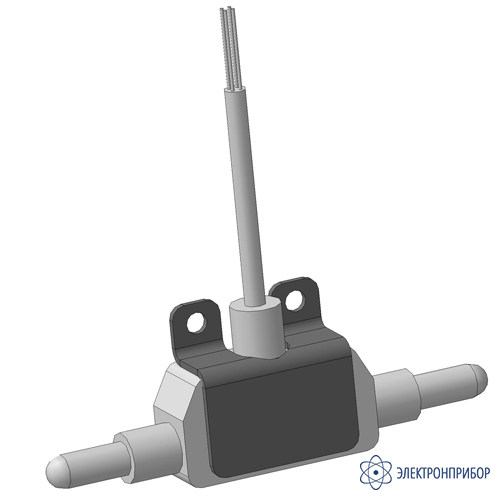

    Датчик протечки и температуры ДП-2 состоит из двух электродов из нержавеющей стали, разнесенных друг от друга для уменьшения вероятности ложных срабатываний. В один из электродов встроен платиновый термопреобразователь с НСХ Pt100, Pt500 или Pt1000, подключенный по 2-х проводной схеме. Датчик позволяет контролировать не только наличие протечки электропроводящей жидкости, но и температуру, что очень важно в некоторых областях, например для контроля протечки горячей воды на котельных и ТЭЦ, в колодцах системы теплоснабжения и т.д.

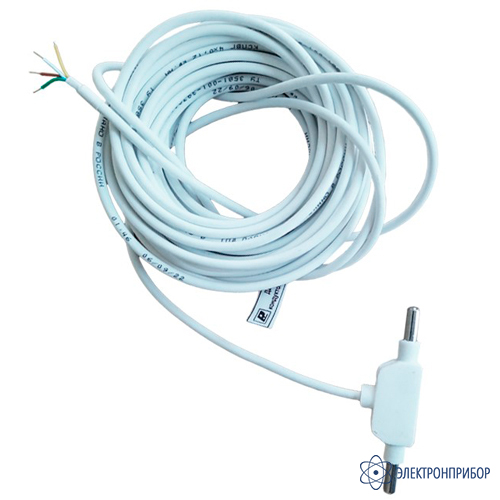

    Схема подключения по цвету жил кабеля:

    • жёлтый - термопреобразователь;
    • зелёный - термопреобразователь;
    • белый – электрод 1;
    • коричневый – электрод 2.

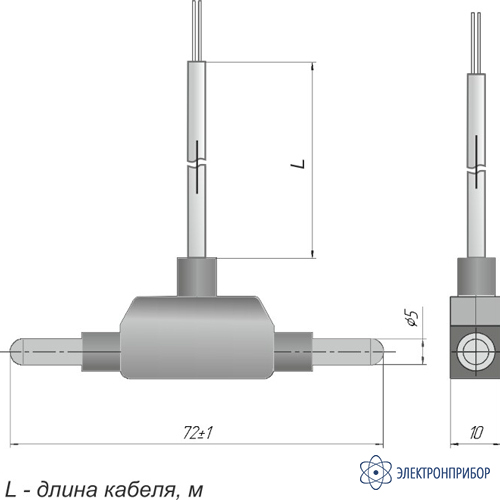

    Условные обозначения параметров датчика протечки и температуры ДП-2:

    ДП-2-НСХ-L, где:
    НСХ - Pt100; Pt500; Pt1000;
    L - длина кабеля, м:  1,0; 2,0; 4,0; 6,0 (для Pt100 - не более 2 м).

    Применение датчика протечки и температуры ДП-2:

    Контроль протечки горячей воды кондуктометрическим методом и по температуре на котельных и ТЭЦ, в колодцах системы теплоснабжения и т.д.

  • Технические характеристики датчика протечки и температуры ДП-2:

    Параметр Значение
    Материал корпуса силиконовая резина
    Материал электродов сталь нержавеющая 12Х1810Т
    Длина электродов, мм 30
     Диаметр электродов, мм 5
     Расстояние между электродами, мм 10
    Марка кабеля КСПВГ 4*0,12
    Длина кабеля, м 1,0 ; 2,0 ; 4,0; 6,0 (для Pt100 не более 2,0 м)
    Диапазон рабочей температуры, ⁰С -50…+70
    до +90 кратковременно
    НСХ термопреобразователя Pt100, Pt500, Pt1000
    Класс точности термопреобразователя B
    Степень защиты IP67

  • Комплект поставки ДП-2

    № Наименование Количество
    1 Датчик протечки и температуры ДП-2 1
    2 Паспорт 1
