К 0, К-0

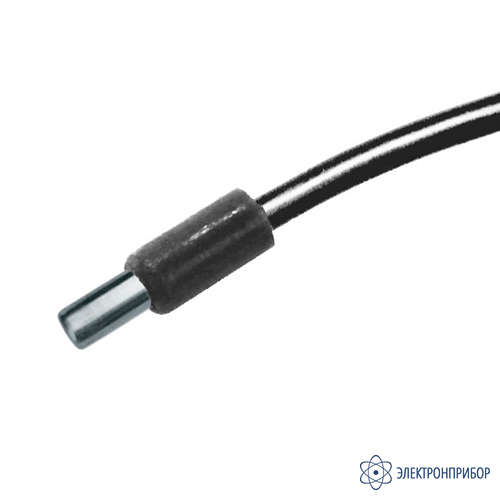

К0 — термопреобразователь сопротивления TCМr (ТСПr)
Код товара: 76118-
Описание термопреобразователя сопротивления TCМr (ТСПr) К0:
Термопреобразователи сопротивления с чувствительным элементов из платины ТСПr или меди ТСМr, конструктивного исполнения К0 предназначены для контроля температуры воздуха и неагрессивных газов, массивных изделий с установкой в «гнездо», например, электродвигателей, подшипников, радиаторов силовых, полупроводниковых приборов и т.д. Термопреобразователи соответствуют ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 50 до плюс 85 °С, отн. влажности воздуха до 95% при плюс 35 °С и атмосферном давлении от 84 до 106 кПа. Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениями.
Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К0:
TCXr.HCX-K0-YZ/Pдт-3x10xW, где:
X - тип: М - медный; П - платиновый;
НСХ - 50М; Pt100; Pt1000;
Y - класс допуска: B (50М; Pt100; Pt1000); С (50М);
Z - схема соединения: 2-х или 3-х проводная;
Pдт - диапазон измерения температуры: от -50 до +150 °С (50М); от -50 до +120 °С (Pt100, Pt1000);
W - длина присоединительного кабеля, м: 0,1; 0,2; 0,5; 1,0; 2,0. -
Технические характеристики термопреобразователя сопротивления TCМr (ТСПr) К0:
Параметр Значение НСХ 50М, Pt100, Pt1000 Класс допуска В (Pt100, Pt1000)
В, С (50М)Кол-во чувствительных элементов 1 Диапазон измеряемой температуры, °С -50 до +150 (50М)
-50 до +120 (Pt100, Pt1000)Время термической реакции, с 4,0 (50М)

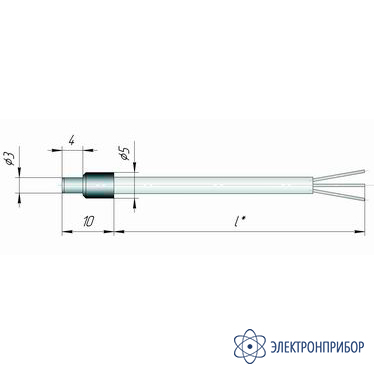

7,0 (Pt100,) Pt1000Длина монтажной части, мм 10 Минимальная глубина погружения, мм 10 Диаметр монтажной части, мм 3 Длина кабеля, м 0,1; 0,2; 0,5 для 2-х проводной схемы
1,0; 2,0 для 3-х проводной схемыНоминальная температура применения, °С +100 (±5 °С) Материал защитной арматуры никель Схема соединений 2-х, 3-х проводная Степень зашиты корпуса IP54 -
Комплект поставки К0
№ Наименование Количество 1 Термопреобразователь сопротивления TCМr (ТСПr) К0 в соответствующей модификации 1 2 Паспорт 1 -
Модификации К0
Подберите модификацию по параметрам
ТипНоминальная статическая характеристикаКласс допускаСхема соединенийДлина присоединительного кабеля -
Файлы для К0
Файлы для К0
