К 10, К-10
К10 — термопреобразователь сопротивления TCМr (ТСПr)
Код товара: 79949-
Описание термопреобразователя сопротивления TCМr (ТСПr) К10:

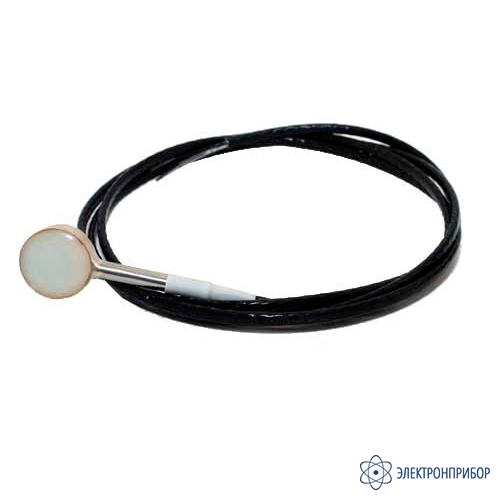

Датчик температуры с чувствительным элементом из платины ТСПr или меди ТСМr конструктивного исполнения К10 предназначен для контроля температуры на поверхности металлических емкостей, труб большого диаметра, баков, котлов, пресс–форм, плит и т.д.
Датчик снабжен постоянным магнитом NdFeВ для крепления его на стальной контролируемой поверхности. Термопреобразователи соответствуют ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), относительной влажности воздуха до 95 % при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К10:
TCXr.HCX-K10-Y/-50...100°С-16xL, где:
X - тип: М - медный; П - платиновый;
НСХ - 50М; Pt100; Pt1000;
Y - схема соединения: 2-х проводная (Pt1000); 3-х проводная;
L - длина присоединительного кабеля, м: 0,2; 1; 2; 4; 6. -
Технические характеристики термопреобразователя сопротивления TCМr (ТСПr) К10:

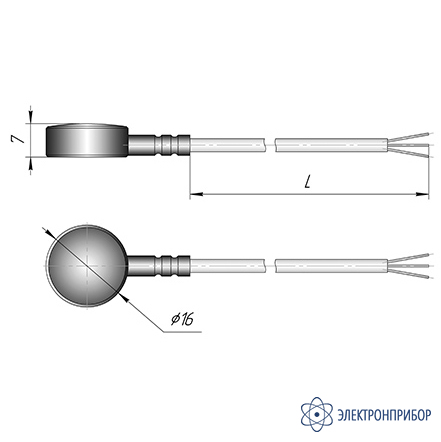

Параметр Значение НСХ 50М, Pt100, Pt1000 Количество чувствительных элементов 1 Пределы допускаемой абсолютной погрешности измерений ±(2,0+0,01∙|t|) Диапазон измеряемой температуры, °С -50…+100 Номинальная температура применения, °С +100 (±5°С) Время термической реакции, с, не более 12 Высота монтажной части, мм 7 Размер корпуса, мм 16 х 7 Длина кабеля, м 0,2; 1,0; 2,0; 4,0; 6,0 Максимальный измерительный ток, мА для 50М 0,5 для Pt100, Pt1000 0,2 Материал защитной арматуры 12Х18Н10Т Схема соединений 3-х проводная; 2-х проводная (Pt1000) Материал защитной оболочки кабеля силиконовая резина (возможен другой материал оплётки кабеля, например металлический) Средний срок службы, не менее, лет 10 Средний наработка до отказа, не менее, ч 42144 Размер корпуса, мм 16Х7 Высота монтажной части, мм 7 Длина кабеля, L, м 0,2; 1,0; 2,0; 4,0; 6,0 -
Комплект поставки К10
№ Наименование Количество 1 Термопреобразователь сопротивления TCМr (ТСПr) К10 1 2 Паспорт 1 -
Модификации К10
Подберите модификацию по параметрам
ТипНСХСхема соединенияДлина присоединительного кабеля, м -
