К1ИККн, К1И ККн

Термопреобразователи

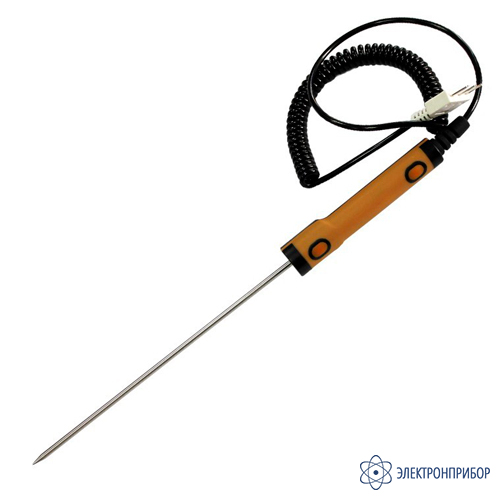

К1И-ККн — термопреобразователь сопротивления ТСПr

Код товара: 80189
  • 90755-23
    Термопреобразователь сопротивления тспr К1И-ККн Термопреобразователь сопротивления тспr К1И-ККн

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90755-23 до 14.12.2028

    • Производитель

      РЭЛСИБ

    Сертификаты

    Назначение термопреобразователя сопротивления ТСПr К1И-ККн:

    Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr, конструктивного исполнения К1И-ККн предназначены для использования в составе переносных и стационарных измерителей температуры, в частности, в составе прецизионного измерителя температуры IT-8. Термопреобразователи соответствуют ГОСТ 6651.

    Условия эксплуатации

    Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 50 до плюс 85 °С, относительной влажности воздуха до 95% при +35 °С и атмосферном давлении от 84 до 106 кПа.

    Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75.

    Условные обозначения параметров термопреобразователя сопротивления ТСПr К1И-ККн:

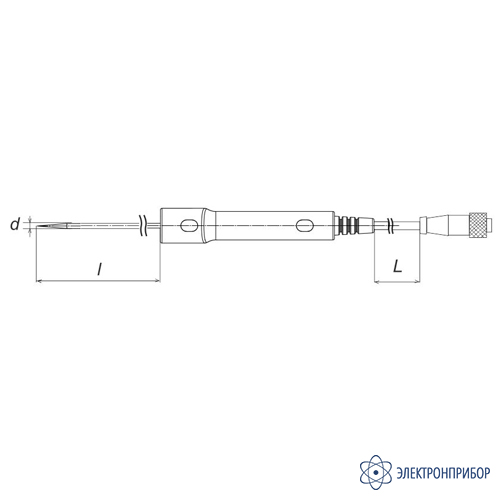

    TCПr.HCX-К1И-ККн-B3/-196...+200°С-DxlxL, где:
    НСХ - 50П; 100П; Pt100; Pt1000;
    D - диаметр монтажной части, мм: 4; 5; 2 (Pt1000);
    l - длина монтажной части/диаметр, мм:
    100 / 2,0;
    120; 200; 300 / 4,0;
    500, 800 / 5,0;
    L - длина присоединительного кабеля, м: 1; 2; 4.

    Особенности термопреобразователя сопротивления ТСПr К1И-ККн:

    • контроль температуры внутри жидких и сыпучих продуктов;
    • улучшенная защита от влаги;
    • надежный, механически прочный высокотемпературный кабель;
    • ручка из силиконовой резины.

  • Технические характеристики термопреобразователя сопротивления ТСПr К1И-ККн:

    Параметр Значение
    НСХ 50П, 100П, Pt100, Pt1000
    Класс допуска B
    Пределы допускаемой абсолютной погрешности измерений ±(0,3+0,005∙|t|)
    Количество чувствительных элементов/диаметр монтажной части 1
    Диапазон измеряемой температуры, °С -196 до +200
    Время термической реакции, с 9
    Максимальный измерительный ток, мА для 50П, 100П 0,5
    для Pt100, Pt1000 0,2
    Длина монтажной части/ диаметр монтажной части, мм 100 / 2,0
    120; 200; 300 / 4,0
    500, 800 / 5,0
    Диаметр монтажной части, мм 4,0; 5,0; 2,0 (Pt1000)
    Длина погружной части, мм равна длине монтажной части
    Минимальная глубина погружения / диаметр монтажной части, мм 30 / 2,0;
    60 / 4,0; 5,0
    Длина кабеля, м 1,0; 2,0; 4,0
    Материал защитной оболочки кабеля силиконовая резина
    Материал защитной арматуры 12Х18Н10Т
    Средний срок службы, не менее, лет 10
    Средняя наработка до отказа, не менее, ч 42144
    Схема соединений 3-х

  • Комплект поставки К1И-ККн

    № Наименование Количество
    1 Термопреобразователь сопротивления ТСПr К1И-ККн 1
    2 Паспорт 1
