К1-И, К-1И, К 1 И

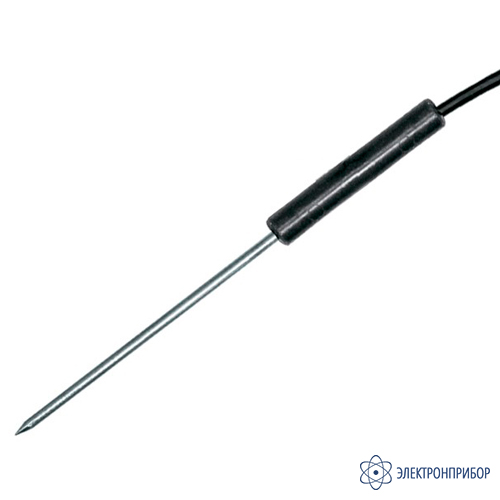

К1И — термопреобразователь сопротивления TCМr (ТСПr)
Код товара: 76183-
Описание термопреобразователя сопротивления TCМr (ТСПr) К1И:
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К1И предназначены для контроля температуры жидких, газообразных и сыпучих сред, неагрессивных к материалу защитной арматуры, в том числе для контроля температуры внутри пищевых продуктов, например мясных изделий при их варке и копчении.
Термопреобразователи соответствуют ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 100 °С (ТСП) и от минус 50 до плюс 100 C (ТСМ), отн. влажности воздуха до 100% при плюс 40 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениями.
Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К1И:

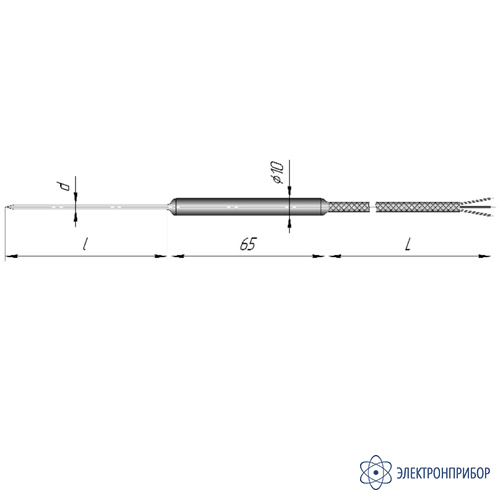

XTCYr.HCX-K1И-ZW/Pдт °С-DxlxL, где:
X - количество чувствительных элементов / диаметр монтажной части: 1; 2 (Pt1000);
Y- тип: М - медный; П - платиновый;
НСХ - 50М; 100М; 50П; 100П; Pt100; Pt1000;
Z - класс допуска: B (50М; 50П; 100М; 100П; Pt100; Pt1000); С (50М; 100М);
W - схема соединения: 2-х проводная для Pt1000; 3-х проводная (50М; 50П; 100М; 100П; Pt100; Pt1000); 4-х проводная (50М; 100М);
Pдт °С - диапазон измерения температуры;
D - диаметр монтажной части, мм: 2 (Pt100; Pt1000; 50М, 100М); 4;
l - длина монтажной части/диаметр, мм: 100 / 2; 120 / 4; 200 / 4 (Pt100; Pt1000; 50П, 100П);
L - длина присоединительного кабеля, м: 2; 4; 6. -
Технические характеристики термопреобразователя сопротивления TCМr (ТСПr) К1И:
Параметр Значение Класс допуска В, С (50М, 100М) Диапазон измеряемой температуры, °С -70 +200 (50П,100П, Pt100, Pt1000)
-50 +180 (50М, 100М)Количество чувствительных элементов 1,2 (Pt1000) Время термической реакции, с 7 (ТСПr)
4 (ТСМr)Максимальный измерительный ток, мА для 50М, 100М, 50П, 100П 0,5 для Pt100, Pt1000 0,2 Схема соединений 2-х проводная для Pt1000
3-х - проводная (Pt100, Pt1000, 50П, 100П)
3-х, 4-х - проводная (50М, 100М)Диаметр монтажной части, мм 4; 2 (Pt100, Pt1000, 50М, 100М) Длина монтажной части/ диаметр монтажной части, мм 100/2,0; 120/4,0; 200/4,0 (Pt100, Pt1000, 50П, 100П) Длина кабеля, м 2,0; 4,0; 6,0 Минимальная глубина погружения/ диаметр монтажной части, мм 10/2,0 (Pt100, Pt1000); 20/4,0 (Pt100, Pt1000,50П, 100П) 40/2,0 (50М, 100М) 60/4,0 (50М, 100М) Материал защитной оболочки кабеля силиконовая резина Степень защиты корпуса IP54 Материал защитной арматуры ст.12Х18Н10Т Средний срок службы, не менее, лет 4 Средняя наработка на отказ, не менее, ч 42144 -
Комплект поставки К1И
№ Наименование Количество 1 Термопреобразователь сопротивления TCМr (ТСПr) К1И в соответствующей модификации 1 2 Паспорт 1 -
Модификации К1И
Подберите модификацию по параметрам
Количество чувствительных элементовТипНСХКласс допускаCхема соединенияДиаметр монтажной части, ммДлина монтажной части, ммДлина соединительного кабеля, м -
