К1-У, К-1У, К 1 У
К1У — термопреобразователь сопротивления TCМr (ТСПr)
Код товара: 76457-
Описание термопреобразователя сопротивления TCМr (ТСПr) К1У:
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К1У предназначены для контроля температуры сыпучих, жидких и пластичных сред, в том числе пищевых продуктов при горячей или холодной обработке, или хранении, например мяса, колбасы, сосисок и т.д. Термопреобразователи соответствуют ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С, отн. влажности воздуха до 95 % при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К1У:
XTCYr.HCX-K1У-ZW/Pдт °С-4xlxL, где:
X - количество чувствительных элементов: 1; 2 (Pt1000);
Y- тип: М - медный; П - платиновый;
НСХ - 50М; 100М; 50П; 100П; Pt100; Pt1000;
Z - класс допуска: B; С (50М; 100М);
W - схема соединения: 2-х проводная для Pt1000; 3-х проводная (50М; 50П; 100М; 100П; Pt100; Pt1000); 4-х проводная (50М; 100М);
Pдт °С - диапазон измерения температуры;

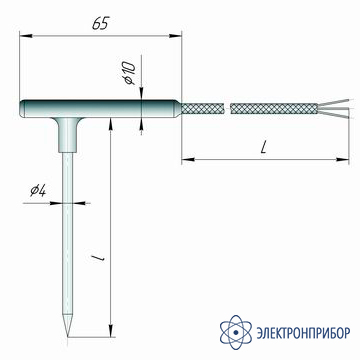

l - длина монтажной части, мм: 120; 200;
L - длина присоединительного кабеля, м: 2, 4 (2-х проводная схема соединения Pt100; Pt1000; 50П; 100П); 2; 4; 6 (3-х проводная схема соединения: Pt100; Pt1000; 50П; 100П и 4-х проводная схема соединения: 50М; 100М).Особенности термопреобразователя сопротивления TCМr (ТСПr) К1У:

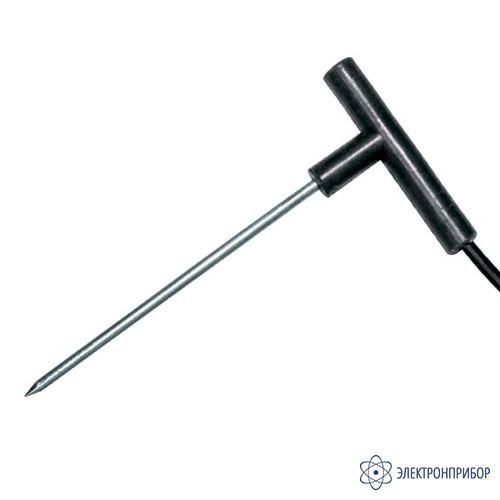

- литая ручка из силиконовой резины;
- измерение сверхнизких температур.
-
Технические характеристики термопреобразователя сопротивления TCМr (ТСПr) К1У:
Параметр Значение НСХ 50М, 100М, 50П,100П, Pt100, Pt1000 Класс допуска В; С (50М, 100М) Диапазон измеряемой температуры, °С -70 до +200 (50П,100П, Pt100, Pt1000)
-50 до +180 (50М, 100М)Количество чувствительных элементов 1; 2 (Pt1000) Время термической реакции, с 7 Максимальный измерительный ток, мА для 50М, 100М, 50П, 100П 0,5 для Pt100, Pt1000 0,2 Схема соединений 2-х проводная (Pt1000);
3-х проводная;
4-х проводная (50М; 100М)Диаметр монтажной части, мм 4 Длина монтажной части, мм 120; 200 Длина кабеля, м 2; 4; 6 Материал ручки силиконовая резина Материал защитнойоболочки кабеля силиконовая резина Средний срок службы, не менее, лет 4 Минимальная глубина погружения/ диаметрмонтажной части, мм 20/ (Pt100, Pt1000,50П, 100П)
40/2,0 (50М, 100М)
60/4,0 (50М, 100М)Степень зашиты корпуса IP54 Материал защитной арматуры 12Х18Н10Т; SUS304 -
Комплект поставки К1У
№ Наименование Количество 1 Термопреобразователь сопротивления TCМr (ТСПr) К1У в соответствующей модификации 1 2 Паспорт 1 -
Модификации К1У
Подберите модификацию по параметрам
Количество чувствительных элементовТипНСХКласс допускаCхема соединенияДлина монтажной части, ммДлина присоединительного кабеля, м -
