К 2, К-2

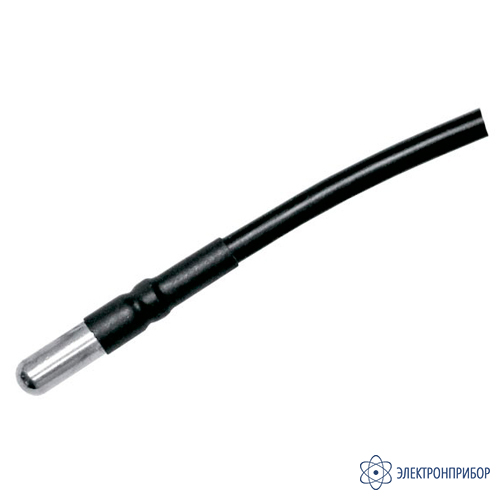

К2 — термопреобразователь сопротивления TCМr (ТСПr)
Код товара: 76658-
Описание термопреобразователя сопротивления TCМr (ТСПr) К2:
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К2 применяются для контроля температуры воздуха, а также массивных изделий с установкой в «гнезде» в различных отраслях промышленности, например, в электродвигателях, подшипниках, радиаторах.
Термопреобразователи соответствуют ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °С (ТСМ), отн. влажности воздуха до 95 % при плюс 40 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К2:

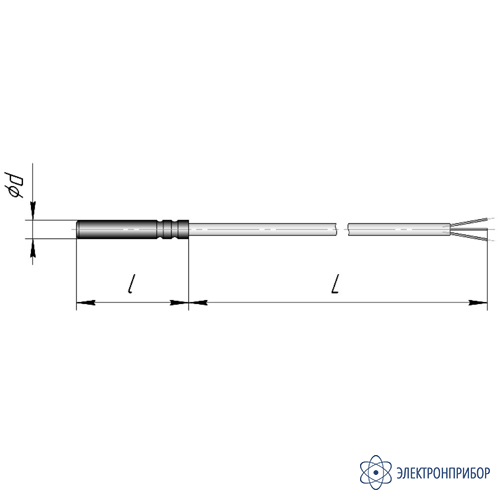

XTCYr.HCX-K2-ZW/Pдт °С-dxlxL, где:
X - количество чувствительных элементов: 1; 2 (Pt1000);
Y- тип: М - медный; П - платиновый;
НСХ - 50М; 100М; 50П; 100П; Pt100; Pt1000;
Z - класс допуска: A; B (50П; 100П; Pt100; Pt1000 для диаметра монтажной части 2 мм); B; С (50М; 100М);
W - схема соединения: 2-х проводная для Pt1000; 3-х проводная; 4-х проводная ;
Pдт °С - диапазон измерения температуры;
d - диаметр монтажной части, мм: 4; 5; 6;
l - длина монтажной части/диаметр, мм: 60, 80, 100; 30 (Pt100; Pt1000; 50М)
L - длина присоединительного кабеля, м: 0,2; 1; 2; 4; 6.Особенности термопреобразователя сопротивления TCМr (ТСПr) К2:
- надёжный, механически прочный кабель.
-
Технические характеристики термопреобразователя сопротивления TCМr (ТСПr) К2:
Параметр Значение НСХ 50М, 100М, 50П,100П, Pt100, Pt1000 Класс допуска А; В (50П, 100П, Pt100, Pt1000, для диаметра монтажной части = 2 мм только В)
В; С (50М, 100М)Количество чувствительных элементов 1; 2 (Pt1000) Пределы допускаемой абсолютной погрешности измерений класс А ±(0,15+0,002∙|t|)
класс В ±(0,3+0,005∙|t|)
класс С ±(0,6+0,01∙|t|)Диапазон измеряемой температуры, °С -70 до +200 (50П, 100П, Pt100, Pt1000)
-50 до +180 (50М, 100М)Время термической реакции, с 15 Диаметр монтажной части, мм 4; 5; 6 Длина монтажнойчасти, мм 60, 80, 100, 30 (Pt100, Pt1000, 50М) Длина кабеля, м 0,2; 1; 2; 4; 6 Максимальный измерительный ток, мА для 50М, 100М, 50П, 100П 0,5 для Pt100, Pt1000 0,2 Схема соединений 2-х проводная (Pt1000);
3-х проводная, 4-х проводная (Pt100, Pt1000, 50П, 100П, 50М, 100М)Материал защитной оболочки кабеля силиконовая резина Средний срок службы, не менее, лет 10 Средняя наработка на отказ, не менее, ч 41144 -
Комплект поставки К2
№ Наименование Количество 1 Термопреобразователь сопротивления TCМr (ТСПr) К2 в соответствующей модификации 1 2 Паспорт 1 -
Модификации К2
Подберите модификацию по параметрам
Количество чувствительных элементовТипНСХКласс допускаCхема соединенияДиаметр монтажной части, ммДлина монтажной части, ммДлина присоединительного кабеля, м -
