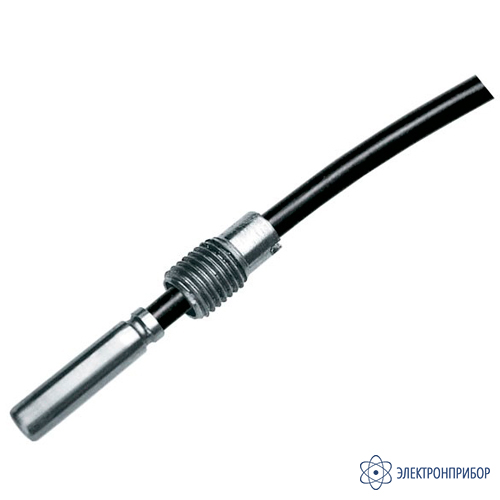

К2.1 — термопреобразователь сопротивления TCМr (ТСПr)

Код товара: 79893
  • 90755-23
    Термопреобразователь сопротивления tcмr (тспr) К2.1 Термопреобразователь сопротивления tcмr (тспr) К2.1

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90755-23 до 14.12.2028

    • Производитель

      РЭЛСИБ

    Сертификаты

    Описание термопреобразователя сопротивления TCМr (ТСПr) К2.1:

    Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К2.1 предназначен для измерения температуры окружающей среды и крупногабаритных изделий различных отраслей промышленности, с установкой в «гнезде», например, электродвигателей, подшипников, радиаторов. ГОСТ 6651.

    Условия эксплуатации

    Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °С (ТСМ), относительной влажности воздуха до 95 % при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.

    Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75.

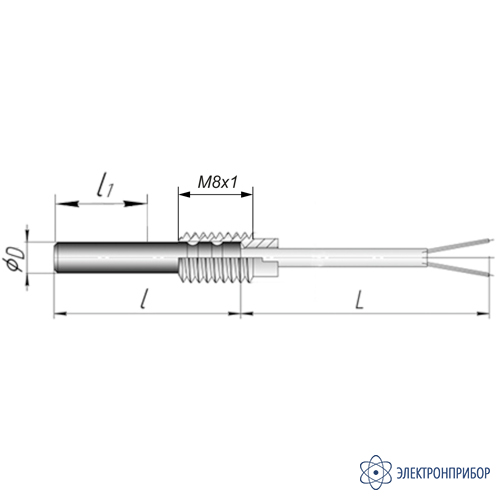

    Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К2.1:

    TCXr.HCX-K2.1-YZ/-Pдт°С-dxlxL, где:
    X - тип: М - медный; П - платиновый;
    НСХ - 50М; 100М; 50П; 100П; Pt100; Pt1000;
    Y - класс допуска: A, B (50П; 100П; Pt100; Pt1000); B, C (50М; 100М);
    Z - схема соединения: 2-х проводная для Pt1000; 3-х проводная; 4-х проводная;
    d - диаметр монтажной части, мм: 4; 5;
    l - длина монтажной части/диаметр, мм: 60, 80, 100; 30 (Pt100; Pt1000; 50М);
    L - длина присоединительного кабеля, м: 0,2; 1; 2; 4; 6.

  • Технические характеристики термопреобразователя сопротивления TCМr (ТСПr) К2.1:

    Параметр Значение
    НСХ 50М, 100М, 50П, 100П, Pt100, Pt1000
    Класс допуска А, В (50П, 100П, Pt100, Pt1000),
    В, С (50М, 100М)
    Количество чувствительных элементов 1
    Диапазон измеряемой температуры, °С -70 до +200 (50П,100П, Pt100, Pt1000)
    -50 до +180 (50М, 100М)
    Время термической реакции, с 15 (ТСПr)
    9 (ТСМr)
    Максимальный измерительный ток, мА для 50М, 100М, 50П, 100П 0,5
    для Pt100, Pt1000 0,2
    Схема соединений 2-х проводная для Pt1000
    3-х проводная, 4-х проводная
     Тип кабеля силиконовый кабель
    Диаметр монтажной части, мм 4; 5
    Длина монтажной части, мм 60, 80, 100, 30 (Pt100, Pt1000, 50М)

    Минимальная глубина погружения, мм

    		 20
    Длина кабеля, м 0,2; 1,0; 2,0; 4,0; 6,0
    Материал защитной арматуры 12Х18Н10Т (SUS304)
    Материал защитной оболочки кабеля силиконовая резина
    Средний срок службы, не менее, лет 10

  • Комплект поставки К2.1

    № Наименование Количество
    1 Термопреобразователь сопротивления TCМr (ТСПr) К2.1 1
    2 Паспорт 1
