К2Ф — термопреобразователь сопротивления TCМr (ТСПr)

Код товара: 79926
  • 90755-23

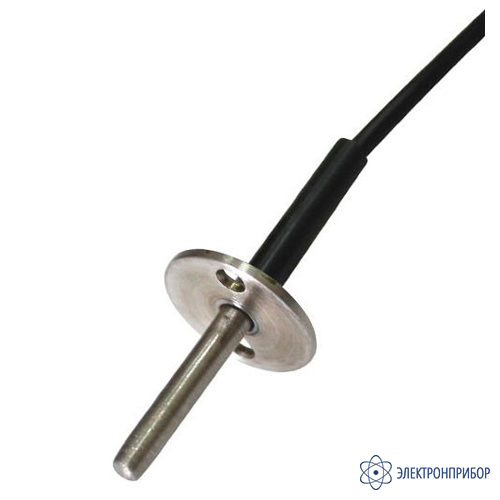

    Термопреобразователь сопротивления tcмr (тспr) К2Ф Термопреобразователь сопротивления tcмr (тспr) К2Ф

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90755-23 до 14.12.2028

    • Производитель

      РЭЛСИБ

    Сертификаты

    Описание термопреобразователя сопротивления TCМr (ТСПr) К2Ф:

    Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К2Ф предназначены для «жесткого» монтажа в гнездо, а также для внешней или внутренней установки в термокамеры, водяные резервуары, аквариумы и т.д. ГОСТ 6651.

    Условия эксплуатации

    Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), онтосительной влажности воздуха до 95% при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.

    Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.

    Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К2Ф:

    TCXr.HCX-K2Ф-YZ/Pдт°С-5xlxL, где:
    X - тип: М - медный; П - платиновый;
    НСХ - 50М; Pt100; Pt1000;
    Y - класс допуска: B, C (50М);
    Z - схема соединения: 2-х проводная для Pt1000; 3-х проводная; 4-х проводная (50М);
    l - длина монтажной части/диаметр, мм: 10, 20, 30;
    L - длина присоединительного кабеля, м: 0,2; 1; 2; 4.

  • Технические характеристики термопреобразователя сопротивления TCМr (ТСПr) К2Ф:

    Параметр Значение
    НСХ 50М, Pt100, Pt1000
    Класс допуска В, С (50М)
    Количество чувствительных элементов 1
    Диапазон измеряемой температуры, °С -70 до +200 (Pt100, Pt1000)
    -50 до +180 (50М)
    Время термической реакции, с 15 (ТСПr)
    10 (ТСМr)
    Степень зашиты корпуса IP54
     Материал защитной арматуры SUS304 (сталь нержавеющая)
     Схема соединений

    3-х - проводная
    4-х - проводная (50М)
    2-х - проводная (Pt1000)
    Длина монтажной части, мм 10; 20; 30
    Диаметр монтажной части, мм 5

    Минимальная глубина погружения/ диаметр монтажной части., мм

    		 10
    Длина кабеля, м 0,2; 1,0; 2,0; 4,0
    Материал защитной арматуры 12Х18Н10Т (SUS304)
    Материал защитной оболочки кабеля силиконовая резина
    Средний срок службы, не менее, лет 10
    Средняя наработка на отказ, не менее, ч 42144

  • Комплект поставки К2Ф

    № Наименование Количество
    1 Термопреобразователь сопротивления TCМr (ТСПr) К2Ф 1
    2 Паспорт 1
