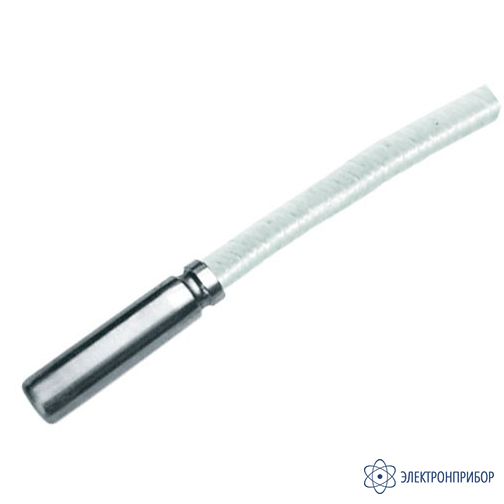

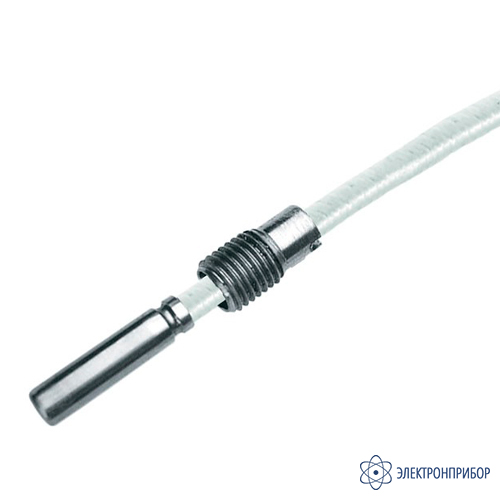

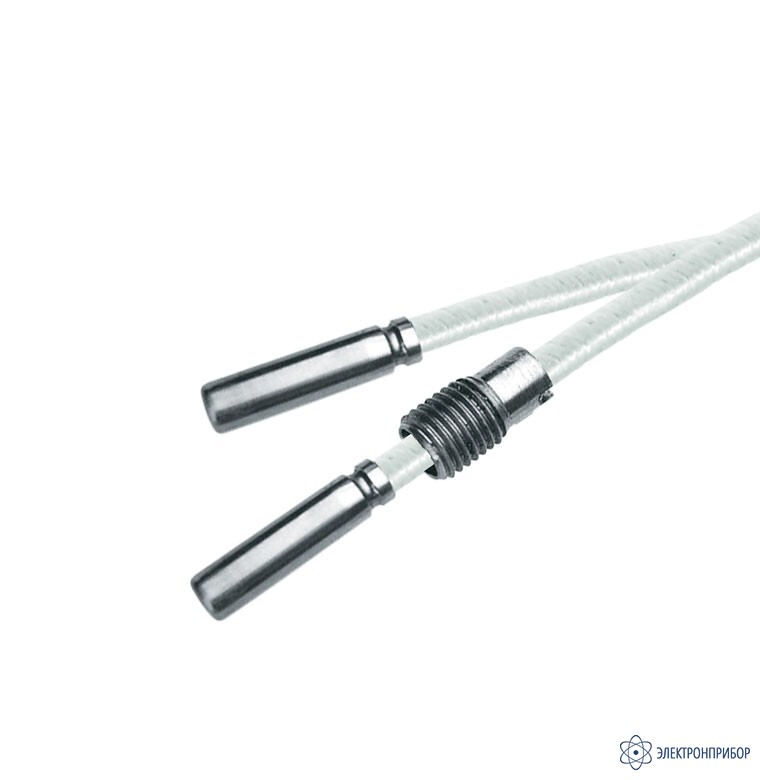

К2/К2.1 — термопары (преобразователи термоэлектрические) ТП.ХК (ТП.ХА)

Код товара: 80244
  • Термопары (преобразователи термоэлектрические) тп.хк (тп.ха) К2/К2.1 Термопары (преобразователи термоэлектрические) тп.хк (тп.ха) К2/К2.1 Термопары (преобразователи термоэлектрические) тп.хк (тп.ха) К2/К2.1

    • Гарантия

      2 года

    • Производитель

      РЭЛСИБ

    Назначение термопар (преобразователей термоэлектрических) ТП.ХК (ТП.ХА) К2/К2.1:

    Термопары (преобразователи термоэлектрические) c чувствительным элементом из термоэлектродов – хромель–копель ТП.ХК(L) и хромель–алюмель ТП.ХА(К) конструктивного исполнения К2 и К2.1 предназначены для контроля температуры воздуха, а также массивных изделий с установкой в «гнездо» в различных отраслях промышленности и других сред, неагрессивных к материалу защитной арматуры.

    В термопарах ТП.ХК(L)-К2/К2.1 и ТП.ХА(К)-К2/К2.1 используется термопарный кабель KTL 011 (KTK 011) с изоляцией и оболочкой из асбостеклонити К11С6 с температурой эксплуатации до 600 °С для XK(L) и 800 °С для XA(K).

    Условные обозначения параметров термопар (преобразователей термоэлектрических) ТП.ХК (ТП.ХА) К2/К2.1:

    ТП.X-Y.Z.d-DxlxL-2, где:
    X - тип: ХК(L)-хромель-копель; ХА(К)-хромель-алюмель;
    Y - конструктивное исполнение: К2; К2.1;
    Z - изоляция рабочего спая: И (изолированный), Н (неизолированный);
    d - диаметр термоэлектродов, мм: 0,3; 0,5; 0,7;
    D - диаметр монтажной части, мм: 4; 5;
    l - длина монтажной части, мм: 20,0; 30,0; 60,0; 80,0; 100,0;120,0; 160,0; 200,0; 250,0; 320,0;
    L - длина кабеля, м: 0,5; 1,0; 2,0; 4,0; 6,0.

    Особенности термопар (преобразователей термоэлектрических) ТП.ХК (ТП.ХА) К2/К2.1:

    • гибкий высокотемпературный кабель;
    • небольшие габаритные размеры.

  • Технические характеристики термопар (преобразователей термоэлектрических) ТП.ХК (ТП.ХА) К2/К2.1:

    Параметр Значение
    НСХ ХК (L); ХА (К)
    Рабочий спай изолированный неизолированный
    Класс допуска 2
    Диапазон измерения температуры, °С ТП.ХК (L) –40 …+350 –40 …+600
    ТП. ХА (К) –40 …+350 –40 …+800
    Показатель тепловой инерции, с D = 4 мм: 7 D = 4 мм: 4
    D = 5 мм: 8 D = 5 мм: 5
    Материал защитной арматуры ст.12Х18Н10Т
    Тип кабеля КТL(K) 011 2х0,5

    Перечень стандартных размеров термопар (преобразователей термоэлектрических) ТП.ХК (ТП.ХА) К2/К2.1:

    Диаметр монтажной части, D, мм 4,0; 5,0
    Диаметр электродов, d, мм 0,5; 0,7
    Длина монтажной части, l, мм 20,0; 30,0; 60,0; 80,0; 100,0;120,0; 160,0; 200,0; 250,0; 320,0
    Диаметр резьбы (для К2.1), М, мм 8х1
    Длина кабеля, L, м 0,5; 1,0; 2,0; 4,0; 6,0

  • Комплект поставки К2/К2.1

    № Наименование Количество
    1 Термопара (преобразователь термоэлектрический) ТП.ХК (ТП.ХА) К2/К2.1 1
    2 Паспорт 1
