К 3, К-3

Термопреобразователи

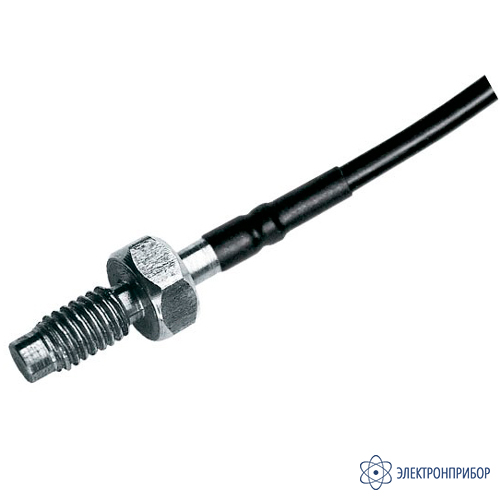

К3 — термопреобразователь сопротивления TCМr (ТСПr)

Код товара: 79928
  • 90755-23
    Термопреобразователь сопротивления tcмr (тспr) К3 Термопреобразователь сопротивления tcмr (тспr) К3

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90755-23 до 14.12.2028

    • Производитель

      РЭЛСИБ

    Сертификаты

    Описание термопреобразователя сопротивления TCМr (ТСПr) К3:

    Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К3 предназначены для контроля температуры пресс-форм и другого технологического оборудования.

    Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К3:

    XTCYr.HCX-K3-ZW/-50...+180°С-4x13xL, где:
    X - количчество чувствительных элементов: 1; 2 (Pt1000)
    Y - тип: М - медный; П - платиновый;
    НСХ - 50М; 100М; Pt100; Pt1000;
    Z - класс допуска: B, C (50М, 100М);
    W - схема соединения: 2-х проводная (Pt1000; 50M; 100M); 3-х проводная;
    L - длина присоединительного кабеля, м: 0,2; 1; 2; 4 и 6 (для 3-х проводной схемы соединения и для Pt1000).

  • Технические характеристики термопреобразователя сопротивления TCМr (ТСПr) К3:

    Параметр Значение
    НСХ 50М, 100М, Pt100, Pt1000
    Класс допуска В, С (50М, 100M)
    Диапазон измеряемой температуры, °С -50 до +180
    Время термической реакции, с 12
    Количество чувствительных элементов 1
    2 (Pt1000)
    Максимальный измерительный ток, мА для 50М, 100М 0,5
    для Pt100, Pt1000 0,2
    Схема соединений

    3-х проводная
    2-х проводная (Pt1000, 50М, 100М)

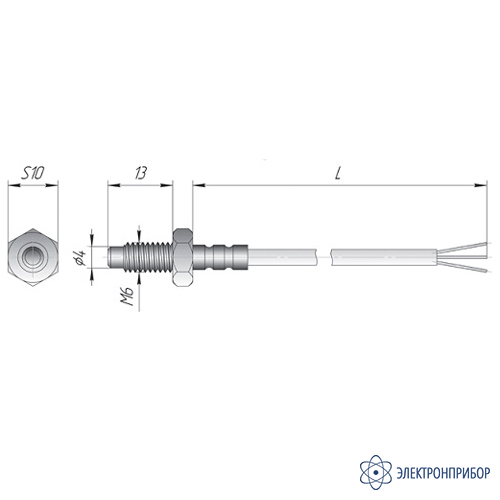

     Диаметр монтажной части, d, мм 4
    Длина монтажной части, l, мм 13
    Длина кабеля, L, м

    0,2; 1; 2; 4; 6 (для 3-х прооводной схемы соединения и для Pt1000)

  • Комплект поставки К3

    № Наименование Количество
    1 Термопреобразователь сопротивления TCМr (ТСПr) К3 1
    2 Паспорт 1
