К 3, К-3

Термопреобразователи

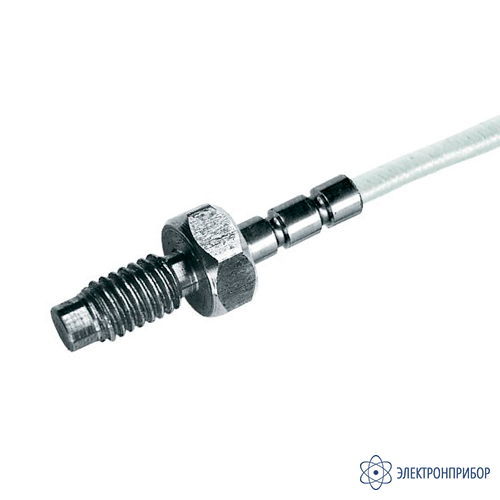

К3 — термопара (преобразователь термоэлектрический) ТП.ХК (ТП.ХА)

Код товара: 80250
  • Термопара (преобразователь термоэлектрический) тп.хк (тп.ха) К3 Термопара (преобразователь термоэлектрический) тп.хк (тп.ха) К3

    • Гарантия

      2 года

    • Производитель

      РЭЛСИБ

    Назначение термопары (преобразователя термоэлектрического) ТП.ХК (ТП.ХА) К3:

    Малогабаритные термопреобразователи термопары (преобразователи термоэлектрические) c чувствительным элементом из термоэлектродов – хромель–копель ТП.ХК(L) и хромель–алюмель ТП.ХА(К) конструктивного исполнения К3 предназначены, например, для контроля температуры подшипников, использования в системах поддержания температуры прессформ и другого технологического оборудования.

    В термопарах ТП.ХК(L)-К3 и ТП.ХА(К)-К31 используется термопарный кабель KTL 011 (KTK 011) с изоляцией и оболочкой из асбостеклонити К11С6 с температурой эксплуатации до 600 °С для XK(L) и 800 °С для XA(K).

    Условные обозначения параметров термопар (преобразователей термоэлектрических) ТП.ХК (ТП.ХА) К3:

    ТП.X-К3.Z.d-DxlxL-2, где:
    X - тип: ХК(L)-хромель-копель; ХА(К)-хромель-алюмель;
    Z - изоляция рабочего спая: И (изолированный), Н (неизолированный);
    d - диаметр термоэлектродов, мм: 0,3; 0,5; 0,7;
    D - диаметр монтажной части, мм: 4; 5;
    l - длина монтажной части, мм: 13,0;
    L - длина кабеля, м: 0,5; 1,0; 2,0; 4,0; 6,0.

    Особенности термопары (преобразователя термоэлектрического) ТП.ХК (ТП.ХА) К3:

    • стандартная резьба М6;
    • небольшой размер корпуса.

  • Технические характеристики термопары (преобразователя термоэлектрического) ТП.ХК (ТП.ХА) К3:

    Параметр Значение
    НСХ ХК (L); ХА (К)
    Рабочий спай изолированный неизолированный
    Класс допуска 2
    Диапазон измерения температуры, °С ТП.ХК (L) –40 …+350 –40 …+600
    ТП. ХА (К) –40 …+350 –40 …+800
    Показатель тепловой инерции, с 7 4
    Материал защитной арматуры ст.12Х18Н10Т
    Тип кабеля КТL(K) 011 2х0,5

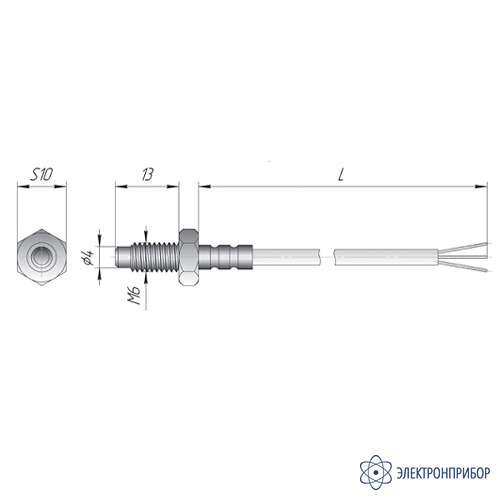

    Перечень стандартных размеров термопары (преобразователя термоэлектрического) ТП.ХК (ТП.ХА) К3:

    Диаметр монтажной части, D, мм 4,0
    Диаметр электродов, d, мм 0,3; 0,5; 0,7
    Длина монтажной части, l, мм 13,0
    Длина кабеля, L, м 0,5; 1,0; 2,0; 4,0; 6,0

  • Комплект поставки К3

    № Наименование Количество
    1 Термопара (преобразователь термоэлектрический) ТП.ХК (ТП.ХА) К3 1
    2 Паспорт 1
