К 3 Р, К-3Р

Термопреобразователи

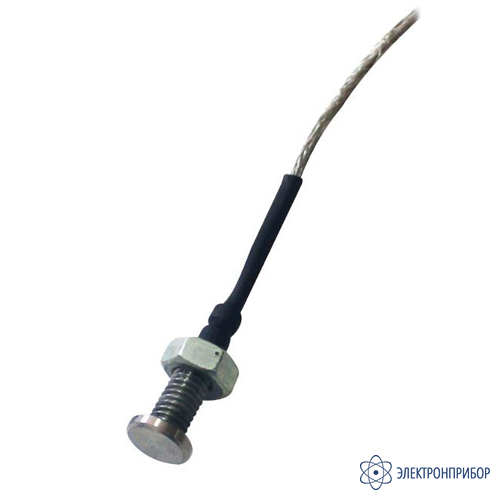

К3Р — термопреобразователь сопротивления TCМr (ТСПr)

Код товара: 79932
  • 90755-23
    Термопреобразователь сопротивления tcмr (тспr) К3Р Термопреобразователь сопротивления tcмr (тспr) К3Р

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90755-23 до 14.12.2028

    • Производитель

      РЭЛСИБ

    Сертификаты

    Описание термопреобразователя сопротивления TCМr (ТСПr) К3Р:

    Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К3Р предназначены для контроля температуры в камерах полимерной окраски, в металлических конструкциях и т.д. ГОСТ 6651.

    Условия эксплуатации

    Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), относительной влажности воздуха до 95 % при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.

    Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.

    Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К3Р:

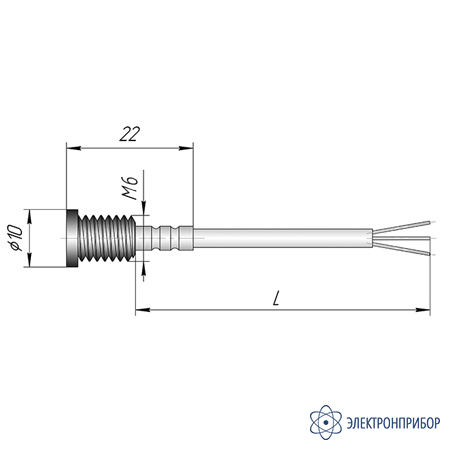

    XTCYr.HCX-K3Р-ZW/-50...+180°С-6x10xL, где:
    X - количество чувствительных элементов: 1; 2 (Pt1000)
    Y - тип: М - медный; П - платиновый;
    НСХ - 50М; Pt100; Pt1000;
    Z - класс допуска: B, C (50М);
    W - схема соединения: 2-х проводная (Pt1000; 50M); 3-х проводная;
    L - длина присоединительного кабеля, м: 0,2; 1; 2; 4 и 6 (для 3-х проводной схемы соединения и для Pt1000).

  • Технические характеристики термопреобразователя сопротивления TCМr (ТСПr) К3Р:

    Параметр Значение
    НСХ 50М, Pt100, Pt1000
    Класс допуска В, С (50М)
    Количество чувствительных элементов 1
    2 (Pt1000)
    Диапазон измеряемой температуры, °С -50 ... +180
    12
    Максимальный измерительный ток, мА для 50М 0,5
    для Pt100, Pt1000 0,2
    Время термической реакции, с, не более (при скорости потока 1 м/с в воде, процент полного изменения показаний 63,2 %) 20
     Степень зашиты корпуса IP54
    Минимальная глубина погружения, мм 15
    Материал защитной оболочки кабеля силиконовая резина
    Средний срок службы, не менее, лет 10
    Схема соединений 3-х проводная
    2-х проводная (Pt1000, 50М)
    Диаметр монтажной части, мм 6
    Длина монтажной части,мм 10
    Длина кабеля, м 0,2; 1; 2; 4; 6 (для 3-х прооводной схемы соединения и для Pt1000)
    Средняя наработка на отказ, не менее, ч 42144

  • Комплект поставки К3Р

    № Наименование Количество
    1 Термопреобразователь сопротивления TCМr (ТСПr) К3Р 1
    2 Паспорт 1
