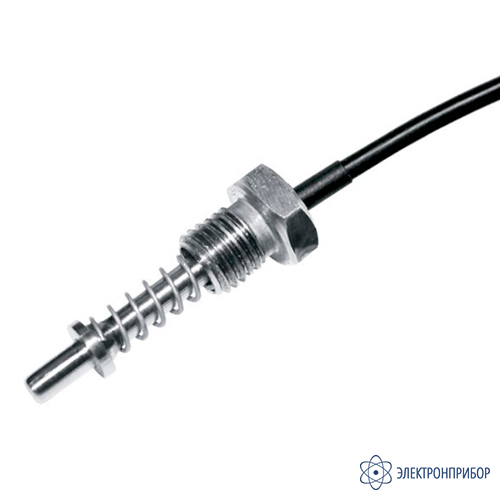

К4.1 — термопреобразователь сопротивления TCМr (ТСПr)

Код товара: 79940
  • 90755-23
    Термопреобразователь сопротивления tcмr (тспr) К4.1 Термопреобразователь сопротивления tcмr (тспr) К4.1

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90755-23 до 14.12.2028

    • Производитель

      РЭЛСИБ

    Сертификаты

    Описание термопреобразователя сопротивления TCМr (ТСПr) К4.1:

    Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К4.1 предназначены для контроля температуры жидких сред, например: воды, масла и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитного корпуса термопреобразователя; сыпучих сред, например, муки, сахара, зерна и т.д, а также для контроля температуры поверхности вращающихся объектов. ГОСТ 6651.

    Условия эксплуатации

    Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), относительной влажности воздуха до 95 % при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.

    Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.

    Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К4.1:

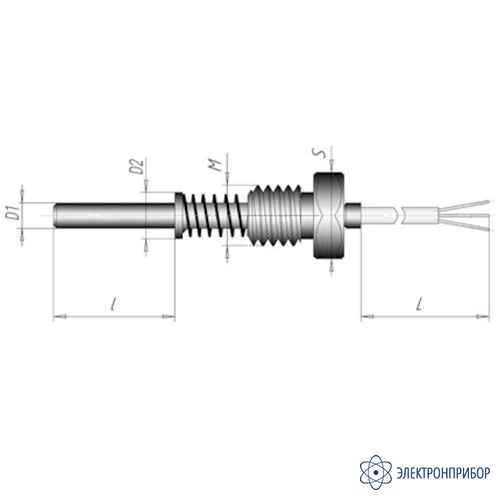

    XTCYr.HCX-K4.1-ZW/Pдт°С-dxLxL, где:
    X - количество чувствительных элементов: 1; 2 для 2-х проводной схемы Pt1000;
    Y - тип: М - медный; П - платиновый;
    НСХ - 50М; 100М; 50П; 100П; Pt100; Pt1000;
    Z - класс допуска: B; А (50П; 100П; Pt100; Pt1000), C (50М; 100М);
    W - схема соединения: 2-х проводная; 3-х проводная; 4-х проводная;
    d - диаметр монтажной части, мм: 5; 6; 8;
    l - длина монтажной части/диаметр, мм: 60; 80; 100; 120; 160; 200; 250; 320;
    L - длина присоединительного кабеля, м: 0,2; 1; 2; 4 и 6 (для 3-х и 4-х проводной схемы соединения, и для Pt1000).

  • Технические характеристики термопреобразователя сопротивления TCМr (ТСПr) К4.1:

    Параметр Значение
    НСХ 50М, 100М, 50П, 100П, Pt100, Pt1000
    Класс допуска В; А (Pt100, Pt1000, 50П, 100П);
    С (50М, 100М)
    Количество чувствительных элементов 1, 2 для 2-х проводной схемы Pt1000
    Диапазон измеряемой температуры, °С -70 до +200 (Pt100, Pt1000, 50П, 100П)
    -50 до +180 (50М, 100М)
    Минимальная глубина погружения/диаметр монтажной части, мм для 50М, 100М, 50П, 100П 0,5
    для Pt100, Pt1000 0,2
    Время термической реакции, с не более (при скорости потока 1 м/с в воде,процент полного изменения показаний 63,2 %) 20
    Диаметр монтажной части, мм 5,0; 6,0; 8,0
    Длина монтажной части, мм 60; 80; 100; 120; 160; 200; 250; 320
    Минимальная глубина погружения/ диаметр монтажной части, мм 30/5,0;
    40/6,0;
    50/8,0
    Материал защитной арматуры 12Х18Н10Т
    Материал защитной оболочки кабеля силиконовая резина
    Средний срок службы, не менее, лет 10
    Длина кабеля, м

    0,2; 1,0; 2,0;
    4,0; 6,0 (3-х проводная схема и Pt1000)
    Схема соединений 3-х проводная, 4-х проводная; 2-х проводная

  • Комплект поставки К4.1

    № Наименование Количество
    1 Термопреобразователь сопротивления TCМr (ТСПr) К4.1 1
    2 Паспорт 1
