К4К4.1, К4 К4.1

Термопреобразователи

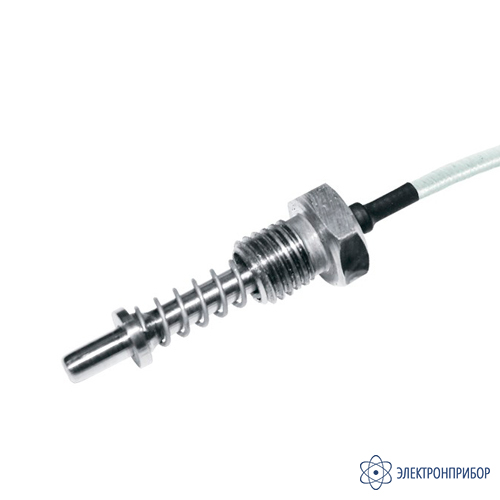

К4/К4.1 — термопары (преобразователь термоэлектрический) ТП.ХК (ТП.ХА)

Код товара: 80252

    • Гарантия

      2 года

    • Производитель

      РЭЛСИБ

    Назначение термопар (преобразователя термоэлектрического) ТП.ХК (ТП.ХА) К4/К4.1:

    Преобразователи термоэлектрические c чувствительным элементом из термоэлектродов – хромель–копель ТП.ХК(L) и хромель–алюмель ТП.ХА(К) конструктивного исполнения К4 предназначены для контроля температуры жидких сред, например: воды, масла и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитного корпуса термопреобразователя; сыпучих сред, например, муки, сахара, зерна и т.д.

    Преобразователи термоэлектрические в конструктивном исполнении К4.1 применяется также для контроля температуры поверхности вращающихся объектов.

    В термоэлектрических преобразователях ТП.ХК(L)-К4/К4.1 и ТП.ХА(К)-К4/К4.1 используется термопарный кабель KTL 011 (KTK 011) с изоляцией и оболочкой из асбостеклонити К11С6 с температурой эксплуатации до 600 °С для XK(L) и 800 °С для XA(K).

    Условные обозначения параметров термопар (преобразователей термоэлектрических) ТП.ХК (ТП.ХА) К4/К4.1:

    ТП.X-Y.Z.d-DxlxL-2, где:
    X - тип: ХК(L)-хромель-копель; ХА(К)-хромель-алюмель;
    Y - конструктивное исполнение: К4; К4.1.
    Z - изоляция рабочего спая: И (изолированный), Н (неизолированный);
    d - диаметр термоэлектродов, мм: 0,3; 0,5; 0,7;
    D - диаметр монтажной части, мм: 4; 5; 6;
    l - длина монтажной части, мм: 20,0; 30,0; 60,0; 80,0; 100,0;120,0; 160,0; 200,0; 250,0; 320,0 ;
    L - длина кабеля, м: 0,2; 0,5; 1,0; 2,0; 4,0; 6,0.

    Особенности термопары (преобразователя термоэлектрического) ТП.ХК (ТП.ХА) К4/К4.1:

    • контроль температуры жидких и сыпучих сред;
    • диапазон измерения температуры: -40...+800 °С;
    • резьба M8х1; M12х1,5; М16х1,5.

  • Технические характеристики термопары (преобразователя термоэлектрического) ТП.ХК (ТП.ХА) К4/К4.1:

    Параметр Значение
    НСХ ХК (L); ХА (К)
    Рабочий спай изолированный неизолированный
    Класс допуска 2
    Диапазон измерения температуры, °С ТП.ХК (L) –40 …+350 –40 …+600
    ТП. ХА (К) –40 …+350 –40 …+800
    Показатель тепловой инерции, с D = 4 мм: 7
    D = 5 мм: 8
    D = 6 мм: 10    		 D = 4 мм: 4
    D = 5 мм: 5
    D = 6 мм: 6
    Материал защитной арматуры ст.12Х18Н10Т
    Тип кабеля КТL(K) 011 2х0,5

    Перечень стандартных размеров термопары (преобразователя термоэлектрического) ТП.ХК (ТП.ХА) К4/К4.1:

    Параметр К4 К4.1
    Диаметр электродов, d, мм 0,3; 0,5; 0,7
    Диаметр монтажной части, D, мм 4,0 5,0 6,0 5,0 6,0
    Диаметр D2, мм - 9,0 11,0
    Диаметр резьбы, М 8х1 12х1,5 16х1,5 М12х1,5 М16х1,5
    Длина монтажной части, l, мм 20,0; 30,0; 60,0; 80,0; 100,0;120,0; 160,0; 200,0; 250,0; 320,0
    Длина присоединительного кабеля, L, м 0,2; 0,5; 1,0; 2,0; 4,0; 6,0

  • Комплект поставки К4/К4.1

    № Наименование Количество
    1 Термопара (преобразователь термоэлектрический) ТП.ХК (ТП.ХА) К4/К4.1 1
    2 Паспорт 1
