К 4 н, К-4н

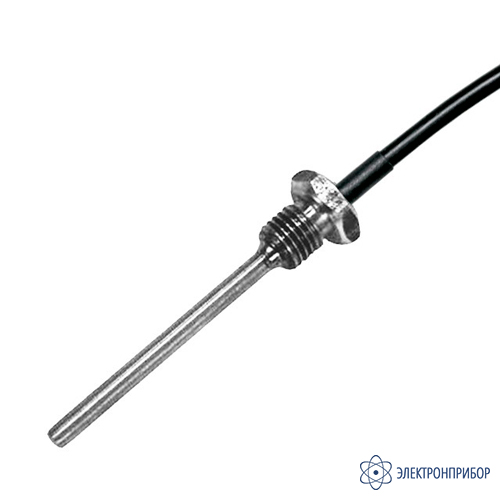

К4н — термопреобразователь сопротивления ТСПr
Код товара: 79937-
Описание термопреобразователя сопротивления ТСПr К4н:
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr -К4н предназначены для контроля низкой температуры жидких, твердых и сыпучих сред, неагрессивных и не разрушающих материал защитного корпуса термопреобразователя. ГОСТ 6651.
Условия эксплуатации
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С, относительной влажности воздуха до 95% при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Условные обозначения параметров термопреобразователя сопротивления ТСПr К4н:

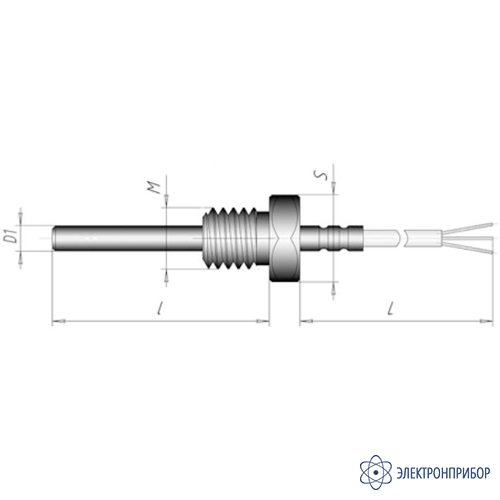

TCПr.HCX-K4н-BX/Pдт°С-dxLxLxR, где:
НСХ - 50П; 100П; Pt100; Pt1000;
X - схема соединения: 3-х проводная; 4-х проводная;
d - диаметр монтажной части, мм: 4; 5; 6; 8;
l - длина монтажной части, мм: 200; 250; 320;
L - длина присоединительного кабеля, м: 0,2; 1; 2; 4; 6;
R - тип резьбы/диаметр монтажной части:
M12x1,5/ 4,0; 5,0;
М20×1,5 / 6,0; 8,0;
G1/4 / 4,0; 5,0;
G1/2 / 6,0; 8,0. -
Технические характеристики термопреобразователя сопротивления ТСПr К4н:
Параметр Значение НСХ 50П, 100П, Pt100, Pt1000 Класс допуска В Количество чувствительных элементов 1 Пределы допускаемой абсолютной погрешности измерений
±(0,3 + 0,005|t|) Диапазон измеряемой температуры, °С -196 до +150 Время термической реакции, с, не более (при скорости потока 1 м/с в воде, процент полного изменения показаний 63,2 %) 10 / 4,0;
12 / 5,0;
15 / 6,0;
20 / 8,0Длина монтажной части, мм 200; 250; 320 Диаметр монтажной части, мм 4,0; 5,0; 6,0; 8,0 Схема соединений 3-х проводная, 4-х проводная Тип резьбы М12×1,5 / 4,0; 5,0
М20×1,5 / 6,0; 8,0
G1/4 / 4,0; 5,0
G1/2 / 6,0; 8,060; 80; 100; 120; 160; 200; 250; 320 Минимальная глубина погружения/диаметр монтажной части, мм 70 / 4,0; 5,0
90 / 6,0; 8,0Длина кабеля, м 0,2; 1,0; 2,0; 4,0; 6,0 Материал защитной арматуры 12Х18Н10Т Материал защитной оболочки кабеля силиконовая резина Средний срок службы, не менее, лет 4 Средняя наработка на отказ, не менее, ч 42144 -
Комплект поставки К4н
№ Наименование Количество 1 Термопреобразователь сопротивления ТСПr К4н 1 2 Паспорт 1 -
