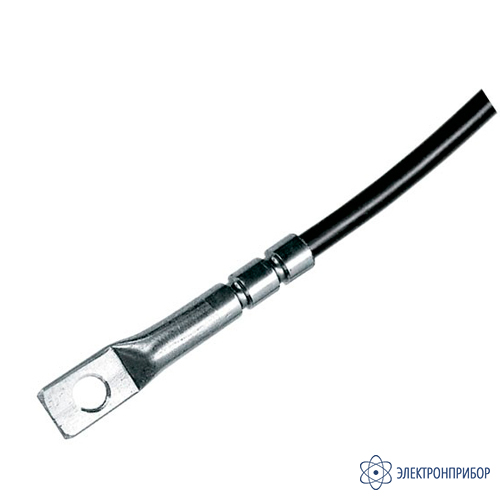

К5 — термопреобразователь сопротивления TCМr (ТСПr)

Код товара: 79942
  • 90755-23
    Термопреобразователь сопротивления tcмr (тспr) К5 Термопреобразователь сопротивления tcмr (тспr) К5

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90755-23 до 14.12.2028

    • Производитель

      РЭЛСИБ

    Сертификаты

    Описание термопреобразователя сопротивления TCМr (ТСПr) К5:

    Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения К5 предназначены для измерения температуры поверхности сосудов, плит или труб, например: в системах горячего водоснабжения и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитного корпуса термопреобразователя. ГОСТ 6651.

    Условия эксплуатации

    Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), относительной влажности воздуха до 95 % при плюс 35 °С и атмосферном давлении от 84 до 106 кПа.

    Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 67 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.

    Условные обозначения параметров термопреобразователя сопротивления TCМr (ТСПr) К5:

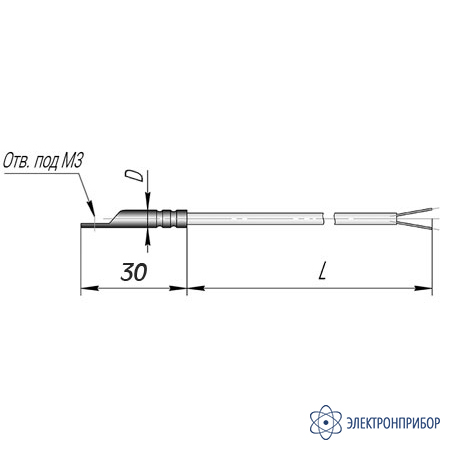

    XTCYr.HCX-K5-CZ/Pдт°С-dxLxL, где:
    X - количество чувствительных элементов: 1; 2 для Pt1000;
    Y - тип: М - медный; П - платиновый;
    НСХ - 50М; 100М; Pt100; Pt1000;
    Z - схема соединения: 2-х проводная (50М; 100М; Pt1000); 3-х проводная; 4-х проводная (50М; 100М);
    d - диаметр монтажной части, мм: 4 (50М; 100М); 5 (50М; 100М); 6 (Pt100; Pt1000);
    l - длина монтажной части, мм: 30 (50М; 100М); 60 (Pt100; Pt1000);
    L - длина присоединительного кабеля, м: 0,2; 1; 2; 4 и 6 (для 3-х и 4-х проводной схемы соединения, и для Pt1000).

  • Технические характеристики термопреобразователя сопротивления TCМr (ТСПr) К5:

    Параметр Значение
    НСХ 50М, 100М, Pt100, Pt1000
    Диапазон измеряемой температуры, °С -50 до +180 (50М, 100М)
    -70 до +200 (Pt100, Pt1000)
    Пределы допускаемой абсолютной погрешности измерений ±(0,6+0,01∙|t|)
    Номинальная температура применения, °С +100 (±5 °С)
    Класс допуска C
    Максимальный измерительный ток, мА для 50М, 100М 0,5
    для Pt100, Pt1000 0,2
    Количество чувствительных элементов 1, 2 для Pt1000
    Время термической реакции, с, не более 9
    Схема соединений 3-х проводная;
    4-х проводная (50М, 100М)
    2-х проводная (Pt1000, 50М, 100М)
    Длина монтажной части, мм 30 (50М, 100М); 60 (Pt100; Pt1000)
    Диаметр монтажной части, мм

    4 (50М, 100М); 5 (50М, 100М)
    6 (Pt100; Pt1000)
    Габариты контактной площадки, не более, м 6х7
    Длина кабеля, м 0,2; 1,0; 2,0; 4,0 и 6,0 (для 3-х и 4-х проводной схемы и для Pt1000)
    Материал защитной арматуры 12Х18Н10Т
    Материал защитной оболочки кабеля силиконовая резина
    Средний срок службы, не менее, лет 10
    Средний наработка до отказа, не менее, ч 42144

  • Комплект поставки К5

    № Наименование Количество
    1 Термопреобразователь сопротивления TCМr (ТСПr) К5 1
    2 Паспорт 1
