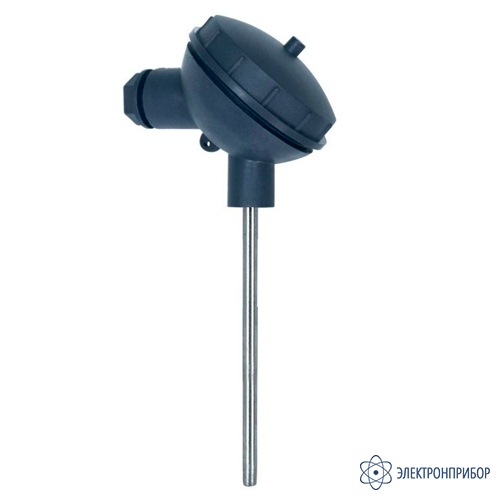

Кл1-1в — термопреобразователь сопротивления ТСПr

Код товара: 79984
  • 90755-23
    Термопреобразователь сопротивления тспr Кл1-1в Термопреобразователь сопротивления тспr Кл1-1в

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90755-23 до 14.12.2028

    • Производитель

      РЭЛСИБ

    Сертификаты

    Описание термопреобразователя сопротивления ТСПr Кл1-1в:

    Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr, конструктивного исполнения Кл1-1в предназначены для непрерывного измерения температуры жидких, парогазообразных сред, сыпучих материалов и других сред неагрессивных к материалу защитной арматуры, в том числе для контроля и поддержания температуры теплоносителя в системах отопления (HVAC). ГОСТ 6651.

    Условия эксплуатации

    Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С, относительной влажности воздуха до 95 % при 35 °С и атмосферном давлении от 84 до 106 кПа.

    Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.

    Условные обозначения параметров термопреобразователя сопротивления ТСПr Кл1-1в:

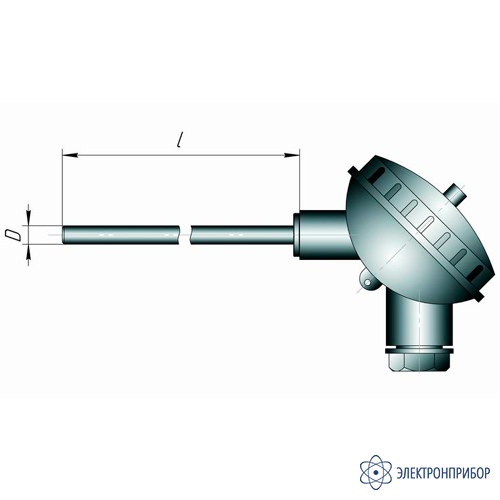

    TCПr.HCX-Кл1-1в-BX/Pдт°С-Dxl, где:
    НСХ - 50П; 100П; Pt100; Pt1000;
    X - схема соединения: 3-х проводная; 4-х проводная;
    D - диаметр монтажной части/диаметр, мм: 5; 6; 8; 10;
    l - длина монтажной части/диаметр, мм: 200; 300; 400; 500.

  • Технические характеристики термопреобразователя сопротивления ТСПr Кл1-1в:

    Параметр Значение
    НСХ 50П, 100П, Pt100, Pt1000
    Класс допуска B
    Количество чувствительных элементов 1
    Диапазон измеряемой температуры, °С -70 +350
    Номинальная температура применения, °С +100 (±5 °С)
    Диаметр монтажной части, мм 5,0; 6,0; 8,0; 10,0
    Длина монтажной части, мм 200; 300; 400; 500

    Диаметр клеммной головки/длина монтажной части, мм

    		 45 / 5,0; 6,0
    58 / 8,0; 10,0
    Минимальная глубина погружения, мм 100
    Максимальная глубина погружения/длина монтажной части, мм 150 / 200 250 / 300 300 / 400 400 / 500
    Максимальный измерительный ток, мА для 50П, 100П 0,5
    для Pt100, Pt1000 0,2
    Время термической реакции, с 30
    Схема соединений 3-х; 4-х проводная
    Материал защитной арматуры ст.12Х18Н10Т
    Материал клеммной головки ABS пластик
    Средний срок службы, не менее, лет 10

  • Комплект поставки Кл1-1в

    № Наименование Количество
    1 Термопреобразователь сопротивления ТСПr Кл1-1в 1
    2 Паспорт 1
