Кл12, Кл1 2

Термопреобразователи

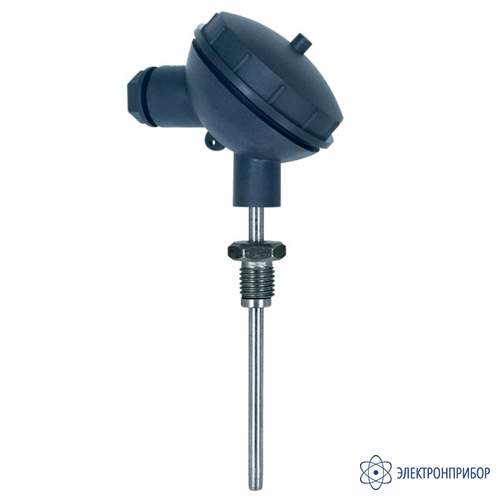

Кл1-2 — датчик температуры погружной (жидких и сыпучих сред)

Код товара: 80260
  • Датчик температуры погружной (жидких и сыпучих сред) Кл1-2 Датчик температуры погружной (жидких и сыпучих сред) Кл1-2

    • Гарантия

      2 года

    • Производитель

      РЭЛСИБ

    Сертификаты

    Назначение датчика температуры погружного (жидких и сыпучих сред) Кл1-2:

    Датчики констуктивного исполнения Кл1-2 с унифицированным токовым выходом 4...20 мА предназначены для измерения температуры жидких, паро– газообразных сред, сыпучих материалов и других сред, неагрессивных к материалу защитной арматуры. Датчики с выходом 4...20мА используются тогда, когда расстояние от точки контроля температуры до прибора может достигать до 1000 м, а также совместно с приборами с унифицированным токовым входным сигналом 4 … 20 мА.

    В датчиках температуры используется клеммная головка диаметра 58 мм с винтовой герметично-закручивающейся крышкой без уплотнительного кольца. Все металлические детали датчиков температуры изготовлены из пищевой нержавеющей стали 12х18хH10T. Допускается изготовление подвижного штуцера из чёрного металла с покрытием цинк или никель.

    В датчиках температуры Т.п/п-420-Кл1-2 используется полупроводниковый элемент ТС 1047 фирмы «Microchip», в датчиках Т.ХА-420-Кл1-2 - преобразователь термоэлектрический с НСХ ХА (К) по ГОСТ Р 8.585–2001.

    Схема подключения

    Условные обозначения параметров датчика температуры погружного (жидких и сыпучих сред) Кл1-2:

    Т.X-420-Кл1-2-Dxl/T, где:
    X - тип ЧЭ: п/п - полупроводниковый; ХА(К)-хромель-алюмель;
    D - диаметр монтажной части, мм: 5,0; 6,0; 8,0; 10,0;
    l - длина монтажной части, мм: 30,0; 60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250,0; 300,0;
    T, °C  - диапазон преобразования температуры.

    Особенности датчика температуры погружного (жидких и сыпучих сред) Кл1-2:

    • диапазоны преобразования температуры:
      - Т.п/п–420: -40...+125 °С; -40...+100 °С; 0...+100 °С;
      - Т.ХА–420: 0...+300 °С; 0...+500 °С; 0...+800 °С;
    • Предел допускаемой абсолютной погрешности не более ±0,5 %.

  • Технические характеристики датчика температуры погружного (жидких и сыпучих сред) Кл1-2:

    Параметр Т.ХА–420-Кл1-2 Т.п/п–420-Кл1-2
    Тип чувствительного элемента НСХ ХА(К) по ГОСТ Р 8.585–2001 полупроводниковый датчик ТС1047
    Напряжение питания, В 7,5 … 36
    Диапазоны преобразования температуры,°C 4 мА 20 мА 4 мА 20 мА
    0 300 -40 +125
    0 500 -40 +100
    0 800 0 +100
    Предел допускаемой абсолютной погрешности не более ±0,5 % от диапазона преобразования
    Максимальное сопротивление нагрузки, кОм 1
    Степень защиты от воздействия воды и пыли IP44

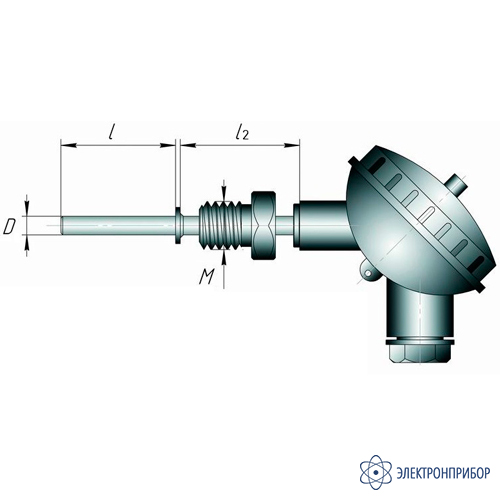

    Перечень стандартных размеров датчика температуры погружного (жидких и сыпучих сред) Кл1-2:

    Параметр Значение
    Диаметр монтажной части, D, мм 5,0 6,0 8,0; 10,0
    Диаметр резьбы, М М12х1,5 М16х1,5 М20х1.5; G½
    Длина монтажной части, l, мм 30,0; 60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250,0; 300,0

  • Комплект поставки Кл1-2

    № Наименование Количество
    1 Датчик температуры погружной (жидких и сыпучих сред) Кл1-2 1
    2 Паспорт 1
