Кл1-3 — термопреобразователь сопротивления ТСМr (ТСПr)

Код товара: 79997
  • 90755-23
    Термопреобразователь сопротивления тсмr (тспr) Кл1-3 Термопреобразователь сопротивления тсмr (тспr) Кл1-3

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90755-23 до 14.12.2028

    • Производитель

      РЭЛСИБ

    Сертификаты

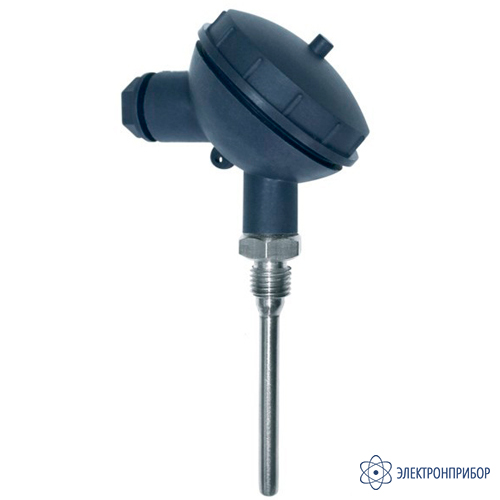

    Описание термопреобразователя сопротивления ТСМr (ТСПr) Кл1-3:

    Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения Кл1-3 предназначены для непрерывного измерения температуры жидких, парогазообразных сред, сыпучих материалов и других сред неагрессивных к материалу защитной арматуры, в том числе для контроля и поддержания температуры теплоносителя в системах отопления (HVAC). ГОСТ 6651.

    Условия эксплуатации

    Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), относительной влажности воздуха до 95 % при 35 °С и атмосферном давлении от 84 до 106 кПа.

    Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.

    Условные обозначения параметров термопреобразователя сопротивления ТСМr (ТСПr) Кл1-3:

    X TCYr.HCX-Кл1-3-ZW/Pдт°С-DxlxR, где:
    X - количество чувствительных элементов: 1; 2 (2-х проводная схема);
    Y - тип: М- медный; П - платиновый;
    НСХ     - 50М; 100М; 50П; 100П; Pt100; Pt1000;
    Z - класс допуска:
    A, B (3-х, 4-х проводная схема Pt100, Pt1000, 50П, 100П);
    B (2-х проводная схема Pt100, Pt1000, 50П, 100П);
    B, С (50М, 100М).
    W - схема соединения: 2-х проводная; 3-х проводная; 4-х проводная;
    D - диаметр монтажной части, мм: 5; 6; 8; 10;
    l - длина монтажной части, мм: 80; 100; 120; 160; 200; 300; 400; 500;
    R - тип резьбы/диаметр монтажной части:
    ​M12x1,5 / 5;
    M16x1,5 / 6;
    М20×1,5;
    G1/2 / 8; 10.

  • Технические характеристики термопреобразователя сопротивления ТСМr (ТСПr) Кл1-3:

    Параметр Значение
    НСХ 50М; 100М; 50П; 100П; Pt100; Pt1000
    Класс допуска А, В ( 3-х, 4-х проводная схема Pt100, Pt1000, 50П, 100П);
    В (2-х проводная схема Pt100, Pt1000, 50П, 100П);
    В, С (50М, 100М)
    Диапазон измеряемой температуры, °С -70 до +200 (50П,100П, Pt100, Pt1000)
    -50 до +180 (50М, 100М)
    Номинальная температура применения, °С +100 (±5°С)
    Время термической реакции, с 30
    Количество чувствительных элементов 1, 2 (для 2-х проводной схемы)
    Максимальный измерительный ток, мА для 50М, 100М, 50П, 100П 0,5
    для Pt100, Pt1000 0,2
    Схема соединений 2-х; 3-х; 4-х проводная
    Диаметр клеммной головки, мм М - 45
    Б - 58
    Минимальная глубина погружения (l)/ диаметр монтажной части, мм ТСП: 50/5,0; 6,0; 60/8,0 80/10,0
    ТСМ: 60/5,0; 6,0; 80/8,0; 10,0
    Материал защитной арматуры 12Х18Н10Т
    Материал клеммной головки ABS пластик
    Средний срок службы, не менее, лет 10
    Средняя наработка до отказа, не менее, ч 42144

    Перечень стандартных размеров термопреобразователя сопротивления ТСМr (ТСПr) Кл1-3:

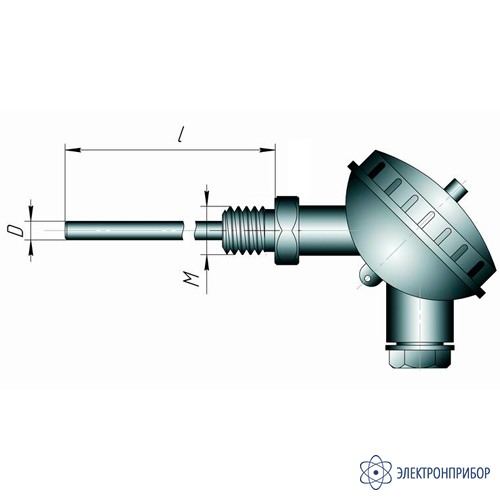

    Тип клеммной головки* Диаметр монтажной части, D,мм Тип резьбы Длина монтажной части, I, мм
    М 5,0 М10х1,0; М12х1,5 80; 100; 120; 200
    6,0 М16х1,5
    Б 8,0; 10,0 М20х1,5; G½  /8; 10 100; 120; 160; 200; 300; 400; 500; 630; 800; 1000
    * М – малая клеммная головка Ø 45 мм; Б – большая клеммная головка Ø 58 мм.
