Кл13, Кл1 3

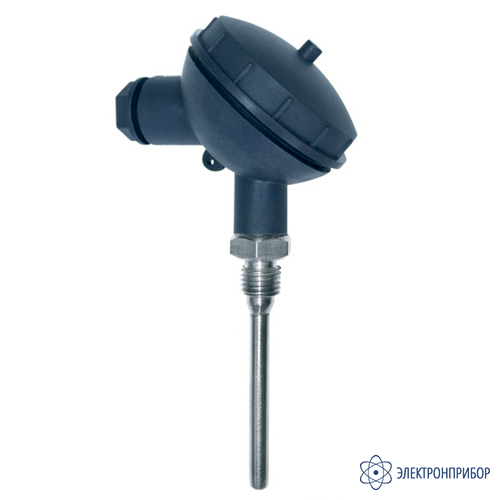

Кл1-3 — датчик температуры погружной (жидких и сыпучих сред)
Код товара: 80262-
-
Гарантия
2 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
90755-23 до 14.12.2028
-
Производитель
Сертификаты
Назначение датчика температуры погружного (жидких и сыпучих сред) Кл1-3:
Термопреобразователи Т.п/п–420 с универсальным токовым выходом 4–20 мА предназначены для измерения температуры воздуха и инертных газов, жидкости, поверхности крупногабаритных изделий или труб, например: в системах горячего водоснабжения и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитной арматуры термопреобразователя.
Примечание – термопреобразователи используются тогда, когда расстояние от точки контроля температуры до прибора может достигать до 1000 м, а также когда используются приборы–контроллеры с универсальным токовым входным сигналом 4 … 20 мА.

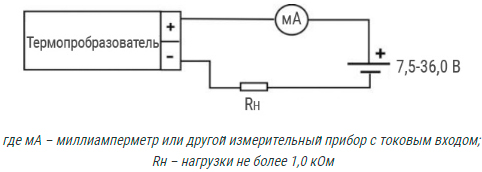

Схема подключения
Условные обозначения параметров датчика температуры погружного (жидких и сыпучих сред) Кл1-3:
Т.X-420-Кл1-3-Dxl/T, где:
X - тип ЧЭ: п/п - полупроводниковый;
D - диаметр монтажной части, мм: 5,0; 6,0; 8,0; 10,0;
l - длина монтажной части, мм: 30,0; 60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250,0; 300,0;
T, °C - диапазон преобразования температуры.Особенности датчика температуры погружного (жидких и сыпучих сред) Кл1-3:
- диапазоны преобразования температуры: -40...+125 °С; -40...+100 °С; 0...+100 °С;
- предел допускаемой абсолютной погрешности не более ±0,5 %.
-
-
Технические характеристики датчика температуры погружного (жидких и сыпучих сред) Кл1-3:
Параметр Значение Тип чувствительного элемента полупроводниковый датчик ТС1047 Напряжение питания, В 7,5 … 36 Диапазоны преобразования температуры,°C 4 мА 20 мА -40 +125 -40 +100 0 +100 Предел допускаемой абсолютной погрешности не более ±0,5 % от диапазона преобразования Максимальное сопротивление нагрузки, кОм 1 Степень защиты от воздействия воды и пыли IP44 Перечень стандартных размеров датчика температуры погружного (жидких и сыпучих сред) Кл1-3:

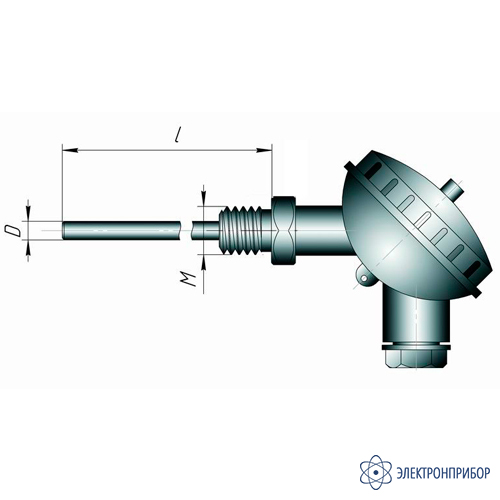

Параметр Значение Диаметр монтажной части, D, мм 5,0 6,0 8,0; 10,0 Диаметр резьбы, М М12х1,5 М16х1,5 М20х1.5; G½ Длина монтажной части, l, мм 30,0; 60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250,0; 300,0 -
Комплект поставки Кл1-3
№ Наименование Количество 1 Датчик температуры погружной (жидких и сыпучих сред) Кл1-3 1 2 Паспорт 1 -
