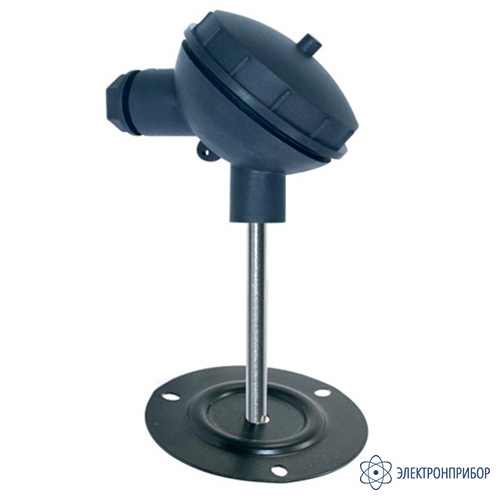

Кл2-1 — термопреобразователь сопротивления ТСМr (ТСПr)
Код товара: 80001-
Назначение термопреобразователя сопротивления ТСМr (ТСПr) Кл2-1:
Термопреобразователи сопротивления c чувствительным элементом из платины ТСПr и меди ТСМr в исполнении Кл2–1 предназначены для контроля температуры поверхности плоских объектов, для контроля температуры поверхности труб в системах отопления (HVAC).
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Условные обозначения параметров термопреобразователя сопротивления ТСМr (ТСПr) Кл2-1:

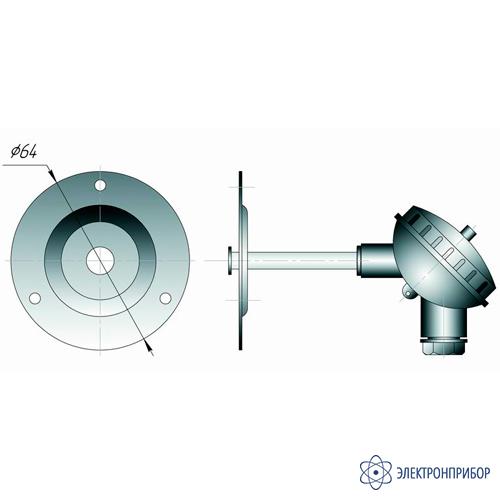

X TCYr.HCX-Кл2-1-Z/-50...+180°С-64, где:
X - количество чувствительных элементов: 1; 2 (2-х проводная схема);
Y - тип: М- медный; П - платиновый;
НСХ - 50М; Pt100; Pt1000;
Z - схема соединения: 2-х проводная; 3-х проводная.Особенности термопреобразователя сопротивления ТСМr (ТСПr) Кл2-1:
- удобство монтажа;
- высокая точность;
- хороший доступ к клеммам при теплоизоляции трубы.
-
Технические характеристики термопреобразователя сопротивления ТСМr (ТСПr) Кл2-1:
Параметр Значение НСХ 50М; Pt100; Pt1000 Количество чувствительных элементов 1, 2 (для 2-х проводной схемы) Пределы допускаемой абсолютной погрешности измерений ±(1,0 + 0,01|t|) Диапазон измеряемой температуры, °С -50…+180 Время термической реакции, с 15 Максимальный измерительный ток, мА для 50М 0,5 для Pt100, Pt1000 0,2 Схема соединений 2-х; 3-х проводная Габаритные размеры контактной площадки, мм, не более 10х1 Диаметр клеммной головки, мм 45 Материал контактной площадки: зонда медь 12Х18Н10Т Материал клеммной головки ABS пластик Средний срок службы, не менее, лет 10 -
Комплект поставки Кл2-1
№ Наименование Количество 1 Термопреобразователь сопротивления ТСМr (ТСПr) Кл2-1 1 2 Уплотнительное кольцо 1 3 Паспорт 1 -
Модификации Кл2-1
Подберите модификацию по параметрам
Количество чувствительных элементовТипНСХСхема соединений -
