Термопреобразователи

Кл2-1\Кл2-2 — датчик температуры поверхности

Код товара: 80264
  • 90755-23

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90755-23 до 14.12.2028

    • Производитель

      РЭЛСИБ

    Сертификаты

    Назначение датчика температуры поверхности Кл2-1\Кл2-2:

    Датчики температуры в исполнении Т.п/п–420–Кл2 с унифицированным токовым выходом 4–20 мА предназначены для контроля температуры поверхности плоских объектов, для контроля температуры поверхности труб в системах отопления (HVAC):

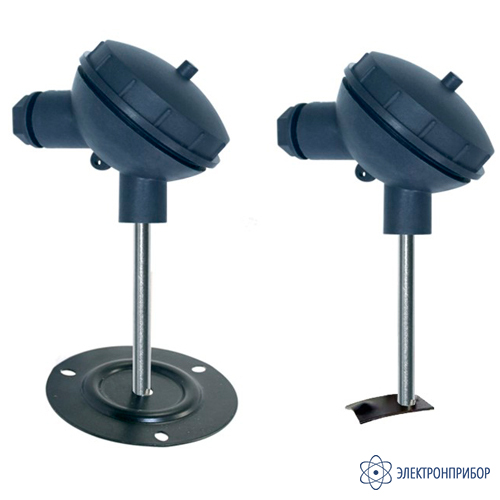

    • конструктивного исполнения Кл2–1 – поверхности сосудов, плит и т.д.;
    • конструктивного исполнения Кл2–2 – труб различных диаметров.

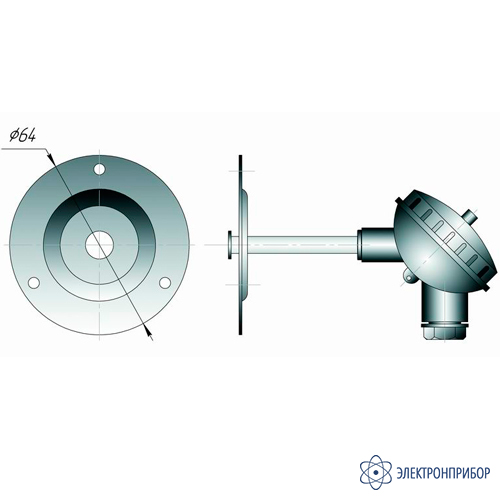

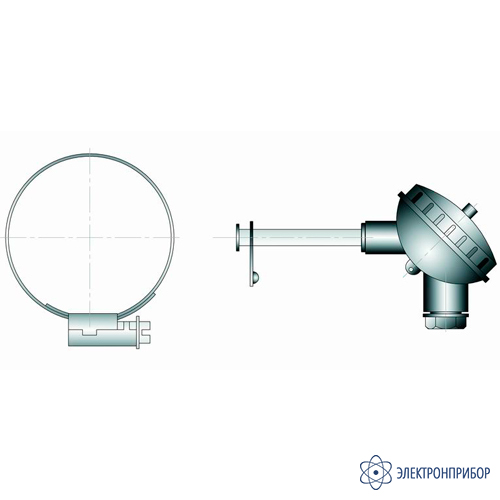

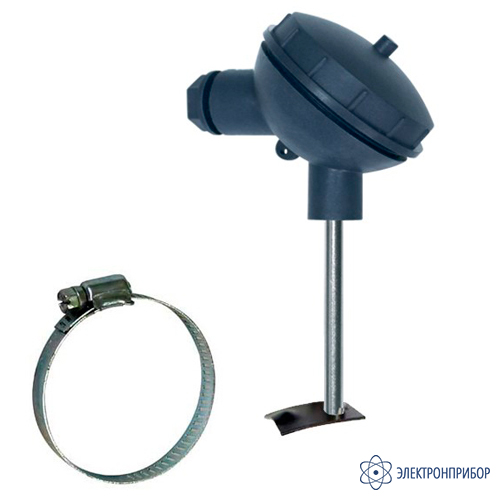

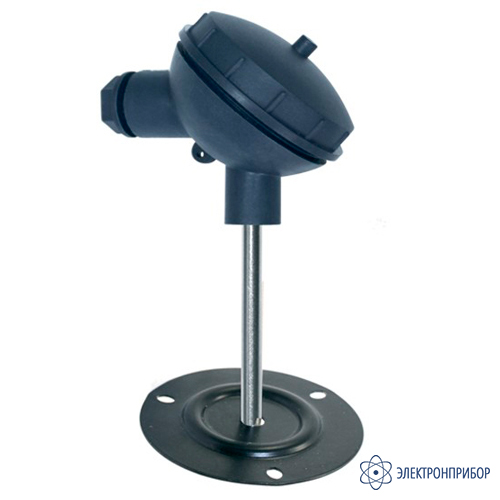

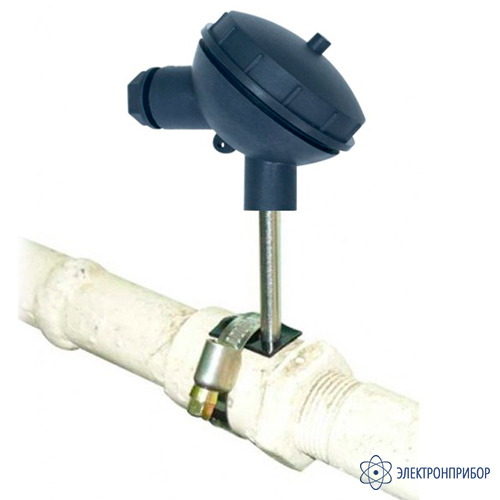

    Датчик Кл2-1 снабжен круговым фланцем с тремя отверстиями и с резиновым уплотнителем. При помощи трех винтов термометр легко крепится к плоской поверхности, обеспечивая хороший тепловой контакт. Датчик Кл2-2 имеет выпуклую пластину смешанной формы. При помощи стандартного хомута* необходимого диаметра, датчик легко и надежно крепится к трубе.

    Схема подключения

    Условные обозначения параметров датчика температуры поверхности Кл2-1\Кл2-2:

    Т.X-420-Y-T, где:
    X - тип ЧЭ: п/п - полупроводниковый;
    Y - конструктивное исполнение: Кл2-1; Кл2-2;
    T, °C  - диапазон преобразования температуры.

    Особенности датчика температуры поверхности Кл2-1\Кл2-2:

    • удобство монтажа;
    • высокая точность;
    • хороший доступ к клеммам при теплоизоляции трубы.

  • Технические характеристики датчика температуры поверхности Кл2-1\Кл2-2:

    Параметр Значение
    Тип чувствительного элемента полупроводниковый датчик ТС1047
    Напряжение питания, В от 7,5 до 36 В
    Диапазоны преобразования температуры,°C 4 мА 20 мА
    -40 +125
    -40 +100
    0 +100
    Предел допускаемой абсолютной погрешности не более ±0,5 % от диапазона преобразования
    Диаметр монтажной части (вала) 6,0
    Длина монтажной части (вала), мм 20,0; 40,0; 50,0; 60,0; 80,0; 100,0; 200,0
    Степень защиты от воздействия воды и пыли IP44 по ГОСТ 14254–96
    Средняя наработка на отказ, ч не менее 40000
    Средний срок службы, лет не менее 6

  • Комплект поставки Кл2-1\Кл2-2

    № Наименование Количество
    1 Датчик температуры поверхности Кл2-1\Кл2-2 1
    2 Паспорт 1

  • Файлы для Кл2-1\Кл2-2

Файлы для Кл2-1\Кл2-2
