Кл22, Кл 2 2

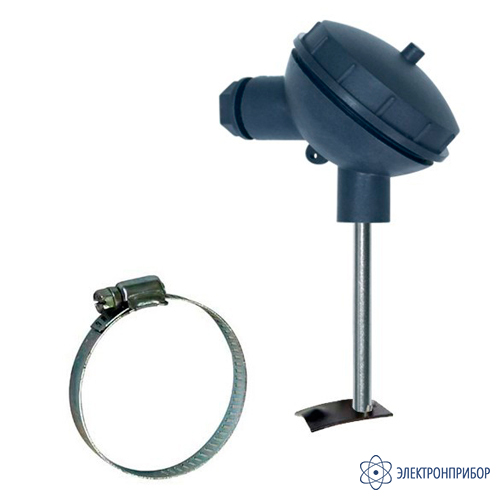

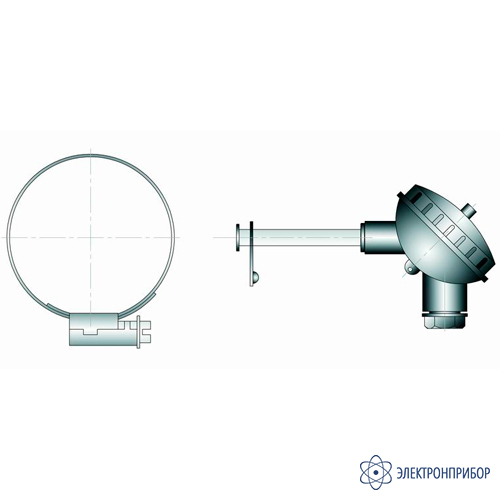

Кл2-2 — термопреобразователь сопротивления ТСМr (ТСПr)
Код товара: 80021-
Назначение термопреобразователя сопротивления ТСМr (ТСПr) Кл2-2:
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения Кл2-2 предназначены для контроля температуры труб различных диаметров. ГОСТ 6651.
Условия эксплуатации:
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), относительной влажности воздуха до 95% при 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Условные обозначения параметров термопреобразователя сопротивления ТСМr (ТСПr) Кл2-2:
X TCYr.HCX-Кл2-2-Z/-50...+180°С-50, где:
X - количество чувствительных элементов: 1; 2 (2-х проводная схема);
Y - тип: М- медный; П - платиновый;
НСХ - 50М; Pt100; Pt1000;
Z - схема соединения: 2-х проводная; 3-х проводная.Особенности термопреобразователя сопротивления ТСМr (ТСПr) Кл2-2:
- удобство монтажа;
- высокая точность;
- хороший доступ к клеммам при теплоизоляции трубы.
-
Технические характеристики термопреобразователя сопротивления ТСМr (ТСПr) Кл2-2:
Параметр Значение НСХ 50М; Pt100; Pt1000 Класс допуска B; C Количество чувствительных элементов 1, 2 (для 2-х проводной схемы) Пределы допускаемой абсолютной погрешности измерений ±(1,0 + 0,01|t|) Диапазон измеряемой температуры, °С -50…+180 Время термической реакции, с 15 Максимальный измерительный ток, мА для 50М 0,5 для Pt100, Pt1000 0,2 Схема соединений 2-х; 3-х проводная Габаритные размеры контактной площадки, мм, не более 10х1 Диаметр клеммной головки, мм 45 Материал контактной площадки: зонда медь 12Х18Н10Т Материал клеммной головки ABS пластик Средний срок службы, не менее, лет 10 Средний наработка до отказа, не менее, ч 42144 -
Комплект поставки Кл2-2
№ Наименование Количество 1 Термопреобразователь сопротивления ТСМr (ТСПr) Кл2-2 1 2 Паспорт 1 -
Модификации Кл2-2
Подберите модификацию по параметрам
Количество чувствительных элементовТипНСХСхема соединений -
