Кл31, Кл 3 1

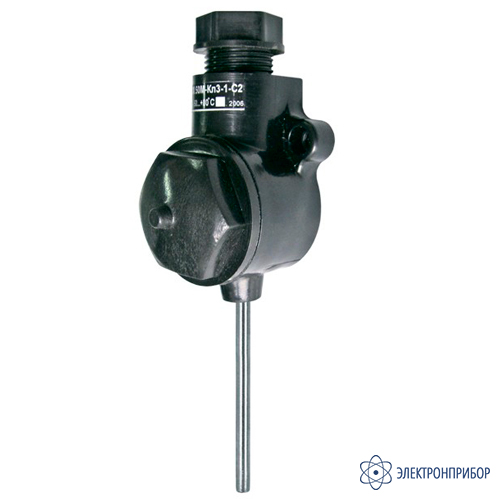

Кл3-1 — термопреобразователь сопротивления ТСМr (ТСПr)
Код товара: 80041-
Назначение термопреобразователя сопротивления ТСМr (ТСПr) Кл3-1:
Термопреобразователи сопротивления с чувствительным элементом из платины ТСПr или меди ТСМr, конструктивного исполнения Кл3-1 предназначены для контроля температуры воздуха и неагрессивных газов. Датчик предназначен для внутренней или наружной установки, также применяется в системах отопления и кондиционирования (HVAC). ГОСТ 6651.
Условия эксплуатации:
Термопреобразователи предназначены для эксплуатации при температуре окружающего воздуха от минус 60 до плюс 85 °С (ТСП) и от минус 50 до плюс 85 °C (ТСМ), относительной влажности воздуха до 95% при 35 °С и атмосферном давлении от 84 до 106 кПа.
Термопреобразователи выполнены в климатическом исполнении УХЛ 3.1 по ГОСТ 15150-69. По степени защиты от проникновения пыли и воды термопреобразователи соответствуют IP 54 по ГОСТ 14254-96. По способу защиты от поражения электрическим током термопреобразователи выполнены как изделие III класса по ГОСТ 12.2.007.0-75. Не подвергайте термопреобразователи ударам и падениям.
Условные обозначения параметров термопреобразователя сопротивления ТСМr (ТСПr) Кл3-1:
TCXr.HCX-Кл3-1-Y2/-50...+100°С-6x80, где:
X - тип: М- медный; П - платиновый;
НСХ - 50М; 100М; 50П; 100П; Pt100; Pt1000;
Y - класс допуска: B; С (50М; 100М).Особенности термопреобразователя сопротивления ТСМr (ТСПr) Кл3-1:
- контроль температуры воздуха;
- высокая точность.
-
Технические характеристики термопреобразователя сопротивления ТСМr (ТСПr) Кл3-1:
Параметр Значение НСХ 50М, 100М, 50П, 100П, Pt100, Pt1000 Класс допуска B; C (50М; 100М) Количество чувствительных элементов 1 Пределы допускаемой абсолютной погрешности измерений ±(0,3 + 0,005|t|) Диапазон измеряемой температуры, °С -50…+100 Время термической реакции, с 15 Максимальный измерительный ток, мА для 50М, 100М, 50П, 100П 0,5 для Pt100, Pt1000 0,2 Время термической реакции, с 15 (ТСП)

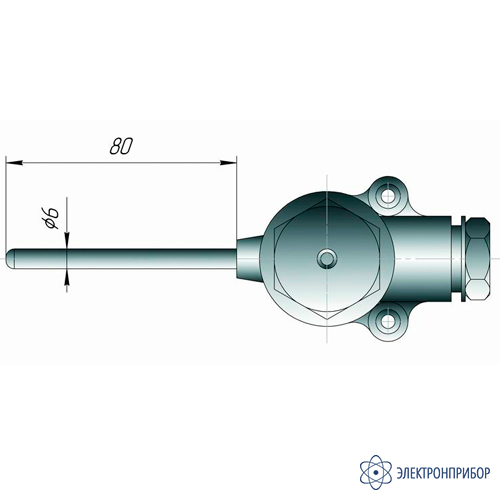

60 (ТСМ)Степень защиты корпуса IP54 Диаметр монтажной части, мм 6 Длина монтажной части, мм 80 Минимальная глубина погружения, мм 40 Схема соединений 2-х проводная Материал защитной арматуры 12Х18Н10Т Материал клеммной головки ABS пластик Средний срок службы, не менее, лет 10 Средний наработка до отказа, не менее, ч 42144 -
Комплект поставки Кл3-1
№ Наименование Количество 1 Термопреобразователь сопротивления ТСМr (ТСПr) Кл3-1 1 2 Паспорт 1 -
Модификации Кл3-1
-
Файлы для Кл3-1
Файлы для Кл3-1
