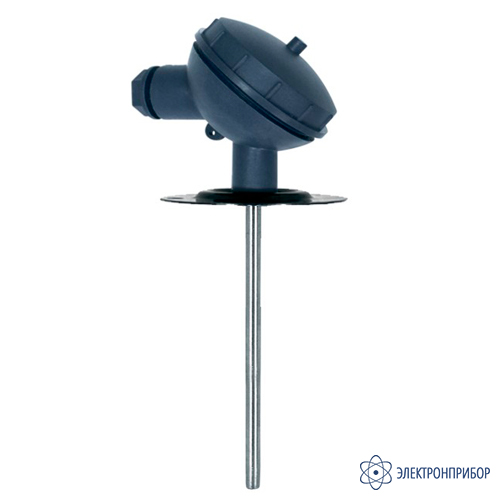

Кл4-1 — термопреобразователь сопротивления ТСМr (ТСПr) (для воздуховодов)

Код товара: 80085
  • 90755-23
    Термопреобразователь сопротивления тсмr (тспr) (для воздуховодов) Кл4-1 Термопреобразователь сопротивления тсмr (тспr) (для воздуховодов) Кл4-1

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90755-23 до 14.12.2028

    • Производитель

      РЭЛСИБ

    Сертификаты

    Назначение термопреобразователя сопротивления ТСМr (ТСПr) (для воздуховодов) Кл4-1:

    Термопреобразователь сопротивления c чувствительным элементом из платины ТСПr и меди ТСМr конструктивного исполнения Кл4-1 предназначен для контроля температуры в воздуховодах и других измеряемых рабочих средах, химически неагрессивных и не разрушающих материал защитного корпуса датчика. В том числе в системах отопления, вентиляции и кондиционирования (HVAC). Датчик температуры для воздуховода Кл4-1 снабжен круговым фланцем с тремя крепежными отверстиями и резиновым уплотнительным кольцом. Для установки на воздуховоде достаточно проделать четыре отверстия: под зонд и винты и закрепить датчик при помощи трех самонарезных винтов.

    Термопреобразователи изготавливаются с диаметром зонда от 2 мм, что обеспечивает очень низкую инерционность.

    Условные обозначения параметров термопреобразователя сопротивления ТСМr (ТСПr) (для воздуховодов) Кл4-1:

    X TCYr.HCX-Кл4-1-ZW/-50...+100°С-Dxl, где:
    X - количество чувствительных элементов: 1; 2 (2-х проводная схема и диаметр зонда 4 мм);
    Y - тип: М- медный; П - платиновый;
    НСХ     - 50М; 100М; Pt100; Pt1000; 50П, 100П (для диаметра зонда 4 мм);
    Z - класс допуска:
    B; С (50М, 100М).
    W - схема соединения: 2-х проводная; 3-х проводная;
    D - диаметр монтажной части, мм: 2; 4;
    l - длина монтажной части, мм: 100; 200.

    Особенности термопреобразователя сопротивления ТСМr (ТСПr) (для воздуховодов) Кл4-1:

    • удобство монтажа;
    • низкая тепловая инерционность.

  • Технические характеристики термопреобразователя сопротивления ТСМr (ТСПr) (для воздуховодов) Кл4-1:

    Параметр Значение
    НСХ 50М, 100М, 50П,100П, Pt100, Pt1000
     Класс допуска B; C (50М; 100М)
    Количество чувствительных элементов/диаметр монтажной части 1;2 (2-х проводной схемы и диаметра зонда 4 мм)
    Диапазон измеряемой температуры, °С -50…+100
     Время термической реакции, с 7
    Максимальный измерительный ток, мА для 50М, 100М, 50П, 100П 0,5
    для Pt100, Pt1000 0,2
    Схема соединений 2-х, 3-х проводная

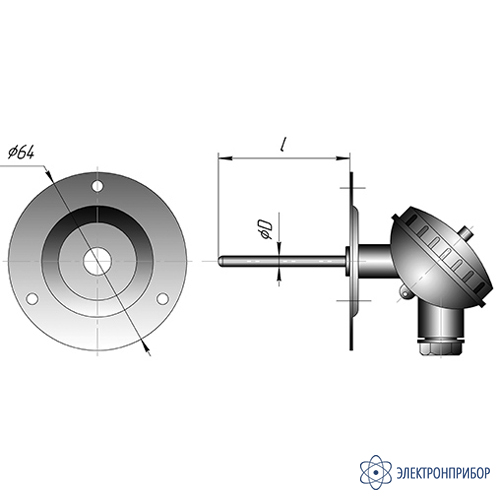

    Диаметр монтажной части, d, мм 2 4
    Длина монтажной части, l, мм 100 100; 200

  • Комплект поставки Кл4-1

    № Наименование Количество
    1 Термопреобразователь сопротивления ТСМr (ТСПr) (для воздуховодов) Кл4-1 1
    2 Уплотнительное кольцо 1
    3 Паспорт 1
