Термопреобразователи

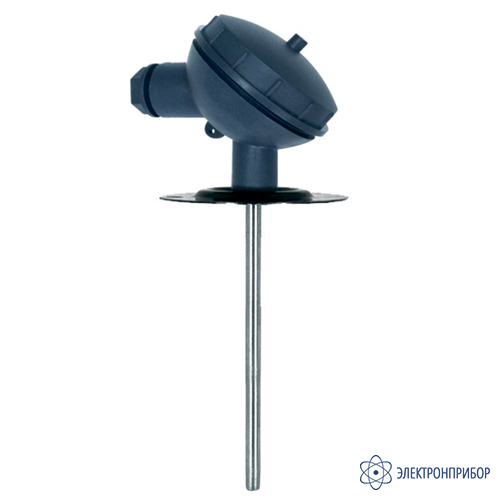

Кл4-1 — датчик температуры для систем вентиляции и кондиционирования

Код товара: 80276
  • Датчик температуры для систем вентиляции и кондиционирования Кл4-1 Датчик температуры для систем вентиляции и кондиционирования Кл4-1

    • Гарантия

      2 года

    • Производитель

      РЭЛСИБ

    Сертификаты

    Назначение датчика температуры для систем вентиляции и кондиционирования Кл4-1:

    Датчик температуры с унифицированным токовым выходом 4-20 мА Кл4-1 предназначен для контроля температуры в воздуховодах и других измеряемых рабочих средах, химически неагрессивных и не разрушающих материал защитного корпуса датчика. В том числе в системах отопления, вентиляции и кондиционирования (HVAC). Датчик температуры для воздуховодов Кл4-1 снабжен круговым фланцем с тремя крепежными отверстиями и резиновым уплотнительным кольцом. Для установки на воздуховоде достаточно проделать четыре отверстия: под зонд и винты и закрепить датчик при помощи трех самонарезных винтов.

    Схема подключения

    Условные обозначения датчика температуры для систем вентиляции и кондиционирования Кл4-1:

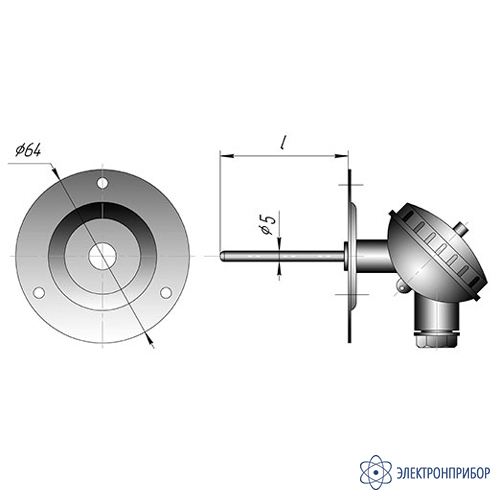

    Т.п/п-420-Кл4-1-D-L-T, где:
    D - диаметр монтажной части,мм: 5,0;
    L - длина монтажной части, мм: 100; 200;
    T, °C  - диапазон преобразования температуры.

    Особенности датчика температуры для систем вентиляции и кондиционирования Кл4-1:

    • удобство монтажа;
    • низкая тепловая инерционность.

  • Технические характеристики датчика температуры воздушного уличного Кл4-1:

    Параметр Значение
    Напряжение питания, В от 7,5 до 36 В
    Диапазоны преобразования температуры,°C 4 мА 20 мА
    -40 +80
    -40 +125
    Диаметр монтажной части, d, мм 5,0
    Длина монтажной части, l, мм 100; 200,0
    Предел допускаемой абсолютной погрешности не более ±0,5 % от диапазона преобразования
    Максимальное сопротивление нагрузки, кОм 1
    Степень защиты от воздействия воды и пыли IP30

  • Комплект поставки Кл4-1

    № Наименование Количество
    1 Датчик температуры для систем вентиляции и кондиционирования Кл4-1 1
    2 Паспорт 1

  • Файлы для Кл4-1

Файлы для Кл4-1
