Кл4D, Кл 4 D

Термопреобразователи

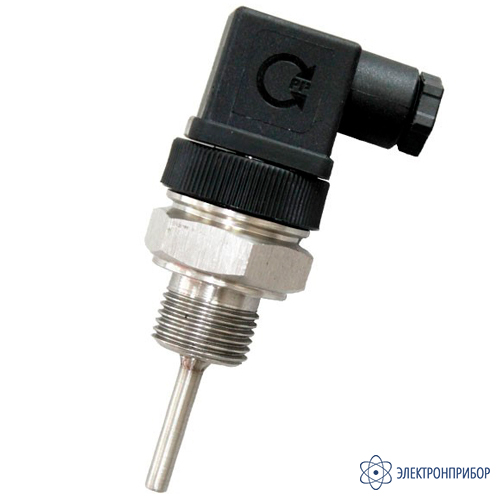

Кл4D — термопреобразователь сопротивления

Код товара: 80087
  • 90755-23
    Термопреобразователь сопротивления Кл4D Термопреобразователь сопротивления Кл4D Термопреобразователь сопротивления Кл4D

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90755-23 до 14.12.2028

    • Производитель

      РЭЛСИБ

    Сертификаты

    Назначение термопреобразователя сопротивления Кл4D:

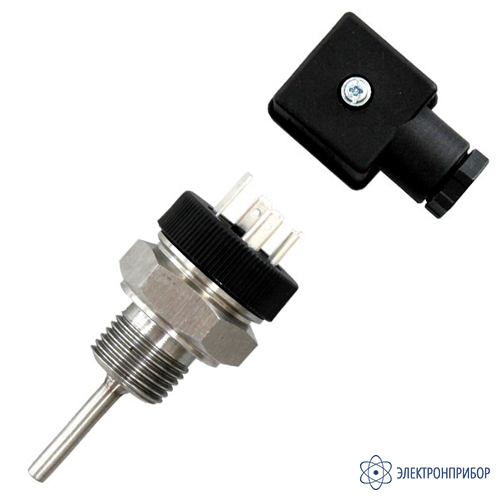

    Термопреобразователи сопротивления Кл4D c чувствительным элементом из платины ТСПr и меди ТСМr с разъемным подключением DIN43650 предназначены для контроля температуры жидких, паро–газообразных сред, сыпучих материалов и других сред, неагрессивных к материалу защитной арматуры. Используется для замены импортных датчиков.

    Условные обозначения параметров термопреобразователя сопротивления Кл4D:

    X TCYr.HCX-Кл4D-ZW/-50...+100°С-Dxl, где:
    X - количество чувствительных элементов: 1; 2 (2-х проводная схема);
    Y - тип: М- медный; П - платиновый;
    НСХ     - 50М; 100М; Pt100; Pt1000;
    Z - класс допуска:
    A, B (3-х, 4-х проводная схема Pt100, Pt1000);
    B (2-х проводная схема Pt100, Pt1000);
    B; С (50М, 100М);
    W - схема соединения: 2-х проводная; 3-х проводная; 4-х проводная;
    D - диаметр монтажной части/диаметр, мм: 4; 5; 8;
    l - длина монтажной части/диаметр монтажной части, мм: 40; 60; 80; 100; 120; 160; 200; 250.

    Особенности термопреобразователя сопротивления Кл4D:

    • контроль температуры жидких, паро–газообразных сред, сыпучих материалов;
    • диапазон измерения температуры: -50...+150 °С,

  • Технические характеристики термопреобразователя сопротивления Кл4D:

    Параметр Значение
    НСХ 50М, 100М, Pt100, Pt1000
     Класс допуска B; C (50М; 100М)
    Количество чувствительных элементов/диаметр монтажной части 1;2 (2-х проводной схемы и диаметра зонда 4 мм)
    Диапазон измеряемой температуры, °С -50…+100
     Время термической реакции, с 7
    Максимальный измерительный ток, мА для 50М, 100М, 50П, 100П 0,5
    для Pt100, Pt1000 0,2
    Схема соединений 2-х, 3-х, 4-х проводная
    Степень защиты IP54
    Материал защитной арматуры ст.12Х18Н10Т

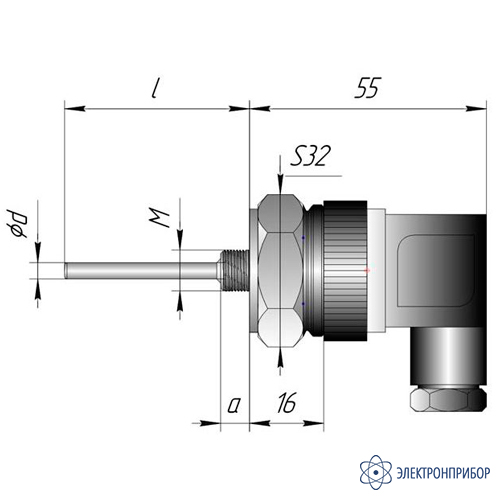

    Диаметр монтажной части, d, мм 4 5 8
    Длина монтажной части, l, мм 40 60,0; 80,0; 100,0 120,0; 160,0; 200,0; 250,0
    Резьба, M, мм 10х1 12х1,5 20х1,5

  • Комплект поставки Кл4D

    № Наименование Количество
    1 Термопреобразователь сопротивления Кл4D 1
    2 Паспорт 1

  • Файлы для Кл4D

Файлы для Кл4D
