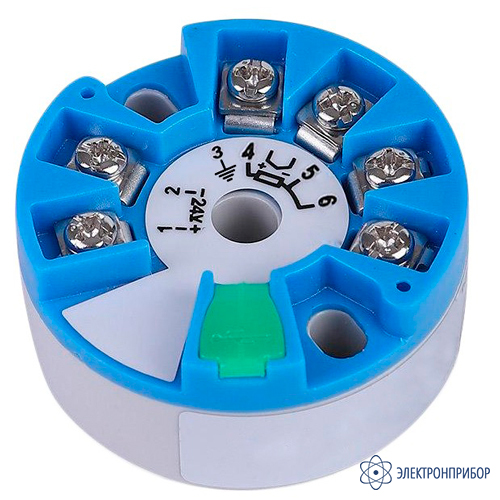

НПТ1-Кл-У-420 — нормирующий преобразователь температуры

Код товара: 80328

    • Гарантия

      2 года

    • Производитель

      РЭЛСИБ

    Назначение нормирующего преобразователя температуры НПТ1-Кл-У-420:

    Нормирующий преобразователь НПТ1-Кл-У-420 предназначен для преобразования сигнала с термосопротивления или термопары в унифицированный сигнал тока 4…20 мА. Преобразователь может устанавливаться в клеммные головки датчиков температуры или крепиться в шкафу автоматики. Применение преобразователя в датчиках температуры позволяет удлинить линию связи от датчика до измерителя (регулятора), уменьшить влияние на сигнал датчика электромагнитных помех, сэкономить на стоимости термокомпенсационного кабеля, использовать приборы с универсальным входом 4…20 мА. Снабжён гальванической развязкой 500 В.

    Перед установкой преобразователя его необходимо настроить при помощи программы-Конфигуратора НПТ-У-420. Для этого необходимо подсоединить к преобразователю датчик температуры, а преобразователь подключить к компьютеру при помощи специального кабеля (Кабель для настройки с ПК: USB(A) – miniUSB специальный, поставляется отдельно).

    При заказе нормирующего преобразователя температуры укажите тип датчика температуры и диапазон преобразования температуры в соответствии с таблицей технических параметров. Если вы хотите самостоятельно настроить преобразователь, то вам необходимо приобрести специальный кабель для настройки.

    Особенности нормирующего преобразователя температуры НПТ1-Кл-У-420:

    • универсальный вход (термосопротивления и термопары);
    • выход 4…20 мА;
    • высокая точность;
    • настройка типа сенсора и диапазона измерения;
    • пользовательская юстировка;
    • снабжён гальванической развязкой 500 В.

  • Технические характеристики нормирующего преобразователя температуры НПТ1-Кл-У-420:

    Параметр Значение
    Напряжение питания постоянным током (Uп), В от 12 до 35
    Выходной сигнал, мА от 4 до 20 от 4 до 20
    Основная погрешность измерения, % ТС - 0,2; ТП-0,3
    Дополнительная погрешность измерения, не более ±0,2 °С на каждые 10 °С
    изменения температуры окружающей среды
    Сопротивление нагрузки (Rсогл), не более, Ом Rсогл<(Uп-12/0,02)
    Габаритные размеры, мм 44 х 25
    Масса, не более, кг 0,1
    Средняя наработка на отказ, не менее, ч 10000
    Средний срок службы, не менее, лет 10

    Типы подключаемых датчиков и диапазоны измерения нормирующего преобразователя температуры НПТ1-Кл-У-420:

    Тип датчика Диапазон измерения*, в °C Минимальный диапазон преобразования, °C
    Термопреобразователи сопротивления Pt100 от -200 до +850 +10
    50М, 100М от -50 до +150 +10
    Термопары B от +400 до +1800 +500
    E от -100 до +1000 +50
    J от -100 до +1200 +50
    K от -180 до +1372 +50
    N от -180 до +1300 +50
    S от -50 до +1760 +500
    R от -50 до +1760 +500
    T от -50 до +1760 +500
    *Диапазон, в котором гарантируется заявленная основная приведённая погрешность

  • Комплект поставки НПТ1-Кл-У-420

    № Наименование Количество
    1 Нормирующий преобразователь температуры НПТ1-Кл-У-420 1
    2 Инструкция по применению и паспорт 1
