Т.п/п 420 DIN 43650.l, Т.п/п420DIN43650.l

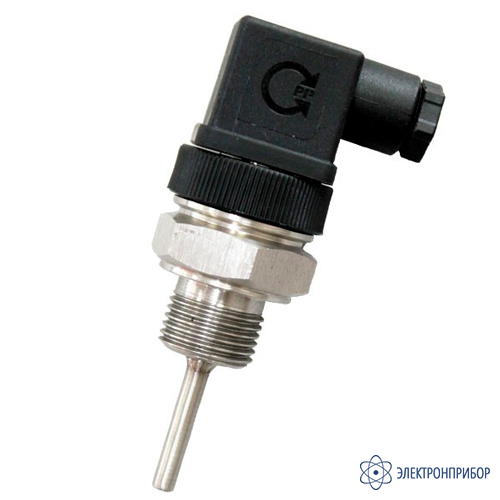

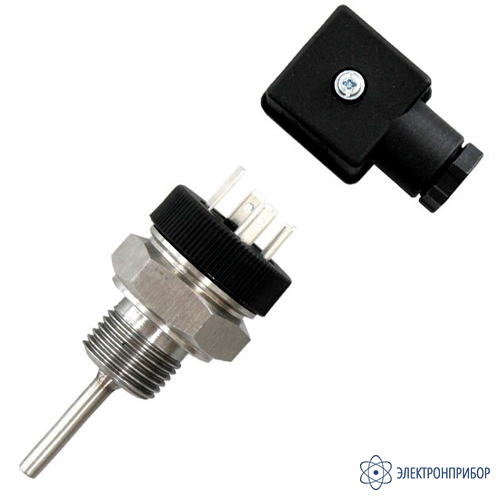

Т.п/п-420-DIN43650.l — датчик температуры для применения внутри оборудования
Код товара: 80278-
-
Гарантия
2 года
-
Производитель
Сертификаты
Назначение датчика температуры для применения внутри оборудования Т.п/п-420-DIN43650.l:
Датчики констуктивного исполнения 420-DIN с унифицированным токовым сигналом 4...20 мА предназначены для измерения температуры жидких, паро– газообразных сред, сыпучих материалов и других сред, неагрессивных к материалу защитной арматуры. Датчики с выходом 4...20мА используются тогда, когда расстояние от точки контроля температуры до прибора может достигать до 1000 м, а также совместно с приборами с унифицированным токовым входным сигналом 4 … 20 мА.
Датчики 420-DIN предназначены для замены импортных аналогов.
В датчиках температуры Т.п/п-420-DIN используется полупроводниковый элемент ТС 1047 фирмы «Microchip», в датчиках Т.ХА-420-DIN - преобразователь термоэлектрический с НСХ ХА (К) по ГОСТ Р 8.585–2001.
Схема подключения
Условные обозначения датчика температуры для применения внутри оборудования Т.п/п-420-DIN43650.l:
Т.п/п-420-X-D-L-T, где:
X - конструктивное исполнение: DIN$
D - диаметр монтажной части,мм: 5,0;
L - длина монтажной части, мм: 100; 200;
T, °C - диапазон преобразования температуры.Особенности датчика температуры для применения внутри оборудования Т.п/п-420-DIN43650.l:
- удобство монтажа;
- низкая тепловая инерционность.
-
-
Технические характеристики датчика температуры для применения внутри оборудования Т.п/п-420-DIN43650.l:
Параметр Т.ХА–420-DIN Т.п/п–420-DIN Тип чувствительного элемента НСХ ХА(К) по ГОСТ Р 8.585–2001 полупроводниковый датчик ТС1047 Напряжение питания, В от 7,5 до 36 В Диапазоны преобразования температуры,°C 4 мА 20 мА 4 мА 20 мА 0 300 -40 +125 0 500 -40 +100 0 800 0 +100 Предел допускаемой абсолютной погрешности не более ±0,5 % от диапазона преобразования Максимальное сопротивление нагрузки, кОм 1 Степень защиты от воздействия воды и пыли IP44 Перечень стандартных размеров датчика температуры для применения внутри оборудования Т.п/п-420-DIN43650.l:

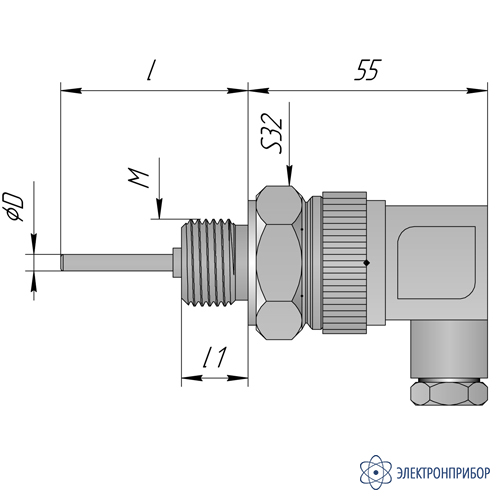

Обозначение при заказе Резьба, мм Длина l1, мм Диаметр монтажной части, мм Длина монтажной части, мм Din М10×1.l М10×1 10 4 (ХА) 60,0; 80,0; 120,0; 200,0 Din М12×1,5.l М12×1,5 12 4, 5 Din М16×1,5.l М16×1,5 14 4, 5, 6 Din М20×1,5.l М20×1,5 16 4, 5, 6 Din G3/8".l G3/8" 14 4, 5, 6 Din G1/2".l G1/2" 16 4, 5, 6 *возможен заказ нестандартных размеров -
Комплект поставки Т.п/п-420-DIN43650.l
№ Наименование Количество 1 Датчик температуры для применения внутри оборудования Т.п/п-420-DIN43650.l 1 2 Паспорт 1 -
Файлы для Т.п/п-420-DIN43650.l
Файлы для Т.п/п-420-DIN43650.l
