Измерители прочности металла
РМГ-МГ4

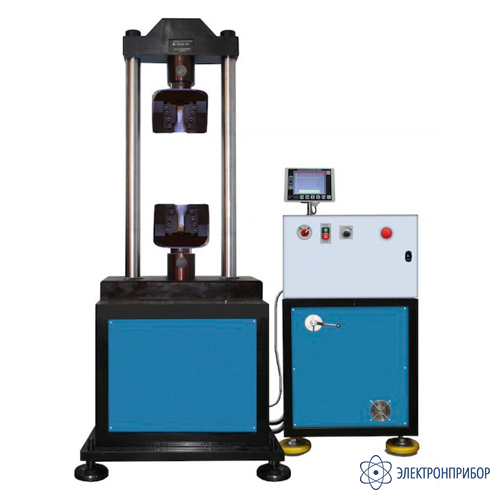

РМГ-500МГ4 — машина разрывная испытательная

Код товара: 80347
  • 52391-13
    Является модификацией РМГ-МГ4

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      52391-13 до 14.11.2027

    • Производитель

      СТРОЙПРИБОР

    Сертификаты

    Назначение машины разрывной испытательной РМГ-МГ4:

    Испытательные машины типа РМГ-МГ4 предназначены для статических испытаний образцов металлов из листового и круглого проката и сварных соединений на растяжение и сжатие (изгиб) по ГОСТ 1497, ГОСТ 12004, ГОСТ 10922, ГОСТ 6996, ГОСТ 14019 и др. при статических режимах нагружения.

    Область применения машин – испытательные лаборатории предприятий стройиндустрии, строительных организаций, научно-исследовательских институтов и учебных заведений.

    Ввод исходных данных (вид испытания, размеры образца, скорость нагружения и режим нагружения) осуществляется в диалоговом режиме с клавиатуры блока управления машиной.

    Микропроцессорное управление процессом нагружения обеспечивает автоматическое поддержание установленной пользователем скорости нагружения в МПа/с, кН/с и мм/мин, фиксацию разрушающей нагрузки, построение диаграммы «нагрузка – перемещение» и «нагрузка – деформация» (при подключении экстензометра), вычисление предела текучести и временного сопротивления разрыву.

    Клиновые захваты машин типов РМГ-200МГ4, РМГ-300МГ4 и РМГ-500МГ4 снабжены гидравлическим приводом механизма зажатия образца. Управление гидравлическим приводом захватов осуществляется с выносного пульта управления.

    Индикация процесса нагружения производится на цветном дисплее.

    Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем и передаются на ПК с возможностью последующего документирования.

    Машины имеют гидравлический привод 220 В/50 Гц.

  • Технические характеристики машины разрывной испытательной РМГ-500МГ4:

    Параметр Значение
    РМГ-50МГ4 РМГ-100МГ4 РМГ-200МГ4 РМГ-300МГ4 РМГ-500МГ4
    Пределы измерений, кН:
    - наибольший
    - наименьший
    50
    1
    100
    2
    200
    4
    300
    6
    500
    10
    Цена единицы наименьшего разряда, кН 0,005 0,01 0,02 0,03 0,05
    Пределы допускаемой относительной погрешности измерения силы, % ± 1
    Диапазон регулирования скорости нагружения:
    - кН/с
    - МПа/с
    0,05 - 2,5
    0,2 - 12
    0,1 - 4,0
    0,5 - 15
    0,5 - 5,0
    1 - 20
    Пределы допускаемой относительной погрешности поддержания скорости нагружения, % ± 5
    Размеры испытуемых образцов:
    - диаметры круглых образцов, мм
    - толщина плоских образцов, мм
    3...12
    (0,5...13) х 40
    5...18
    (0,5...13) х 40
    6...22
    (0,5...16) х 40
    6...24
    (0,5...16) х 40
    10...35
    (2...20) х 45
    Питание:
    - напряжение, В
    - частота, Гц
    220 ± 22
    50 ± 0,5
    Потребляемая мощность, кВт, не более 0,38 0,45 0,52 0,65 0,72
    Ход активного захвата, мм 140 190
    Высота рабочего пространства с установленными
    клиновыми захватами, мм, не менее    		 10...200 70...290 230...370
    Ширина рабочего пространства, мм, не менее 350 340 420
    Габаритные размеры (ДхШхВ), мм, не более
    - нагружающее устройство
    - насосная установка
    700x650x1750
    -
    800x750x2100
    -
    850x700x2300
    650x650x1300
    Масса, кг, не более 340 700 1050

  • Комплект поставки РМГ-500МГ4

    № Наименование Количество
    1 Нагружающее устройство 1
    2 Блок управления 1
    3 Клиновые захваты 1
    4 USB кабель связи с ПК 1
    5 Программное обеспечение 1
    6 Сетевой кабель 1
    7 Упаковочная тара 1
    8 Методика поверки 1
    9 Руководство по эксплуатации 1

    Дополнительная комплектация РМГ-МГ4

    (Поставляется за отдельную плату)

    № Наименование
    1 Вилочные захваты
    2 Пульт управления гидравлическими захватами для РМГ-200МГ4, РМГ-300МГ4 и РМГ-500МГ4
    3 Клин-вставка для РМГ-200МГ4, РМГ-300МГ4 и РМГ-500МГ4
    4 Динамометры ДМР-МГ4 на 50, 100, 200, 300 или 500 кН для калибровки (поверки) машин
    5 Реверсивная рамка
    6 Приспособления для испытаний пропорциональных образцов, образцов крестообразных и тавровых соединений, образцов на изгиб, смятие и сжатие
