ПМ МГ4, ПМ-МГ-4, ПМ МГ 4, ПМ-МГ 4

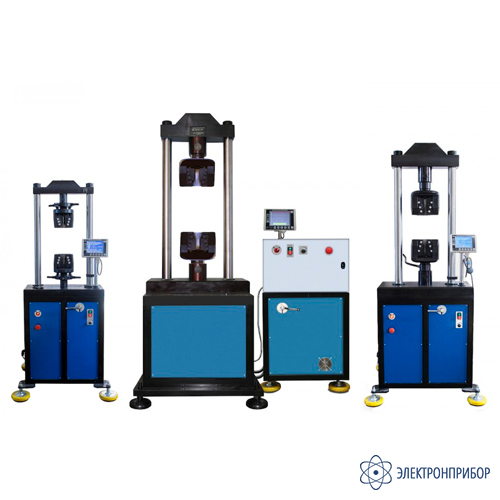

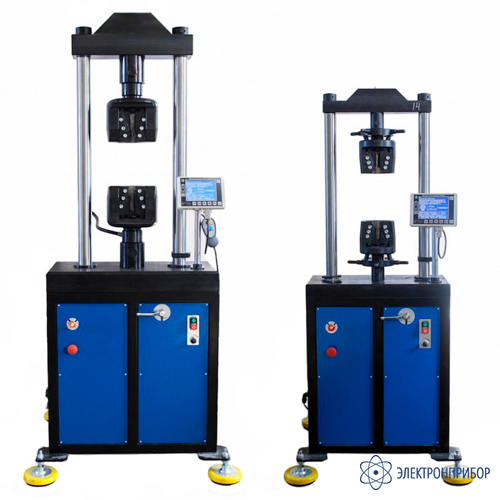

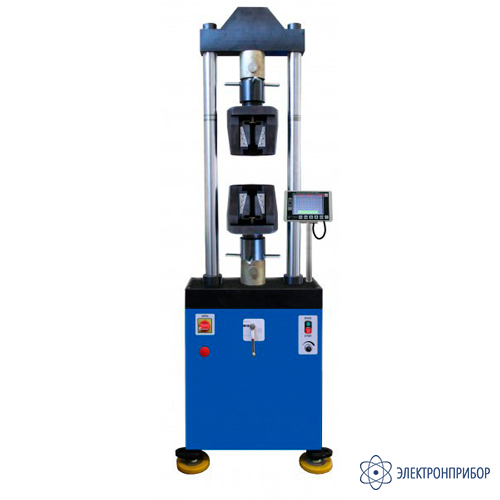

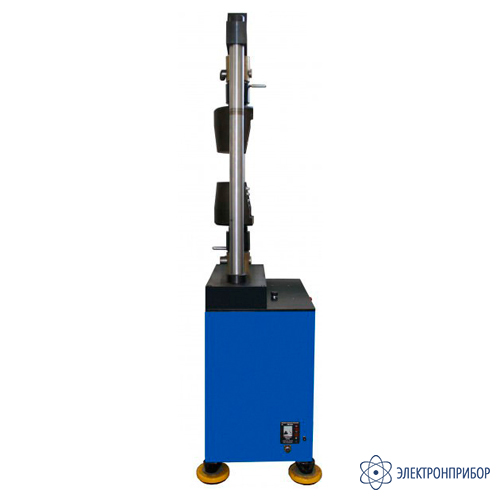

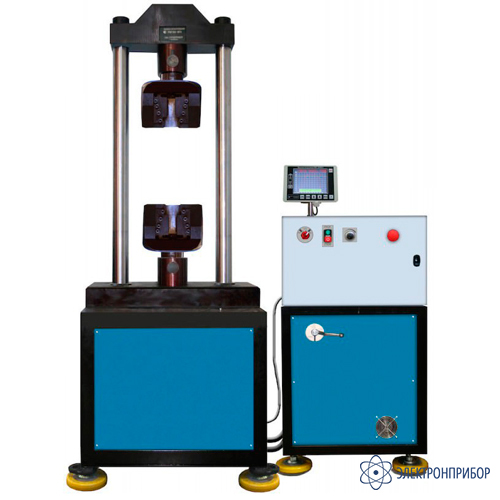

РМГ-МГ4 — машина разрывная испытательная
Код товара: 80340-
-
Гарантия
1.5 года
-
Межповерочный интервал
1 год
-

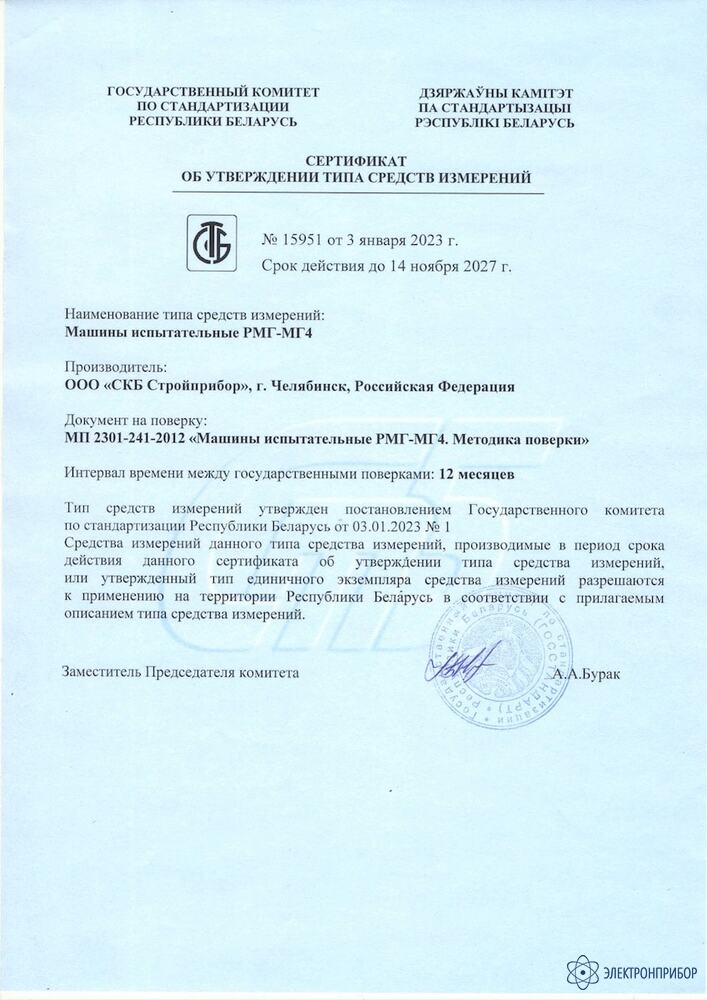

Госреестр СИ РФ
52391-13 до 14.11.2027
-
Производитель
Назначение машины разрывной испытательной РМГ-МГ4:
Испытательные машины типа РМГ-МГ4 предназначены для статических испытаний образцов металлов из листового и круглого проката и сварных соединений на растяжение и сжатие (изгиб) по ГОСТ 1497, ГОСТ 12004, ГОСТ 10922, ГОСТ 6996, ГОСТ 14019 и др. при статических режимах нагружения.
Область применения машин – испытательные лаборатории предприятий стройиндустрии, строительных организаций, научно-исследовательских институтов и учебных заведений.
Ввод исходных данных (вид испытания, размеры образца, скорость нагружения и режим нагружения) осуществляется в диалоговом режиме с клавиатуры блока управления машиной.
Микропроцессорное управление процессом нагружения обеспечивает автоматическое поддержание установленной пользователем скорости нагружения в МПа/с, кН/с и мм/мин, фиксацию разрушающей нагрузки, построение диаграммы «нагрузка – перемещение» и «нагрузка – деформация» (при подключении экстензометра), вычисление предела текучести и временного сопротивления разрыву.

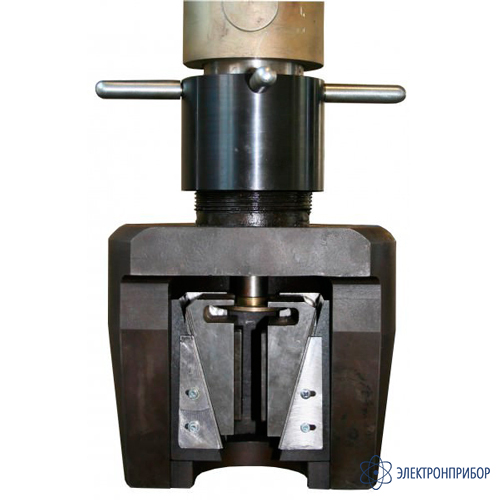

Клиновые захваты машин типов РМГ-200МГ4, РМГ-300МГ4 и РМГ-500МГ4 снабжены гидравлическим приводом механизма зажатия образца. Управление гидравлическим приводом захватов осуществляется с выносного пульта управления.

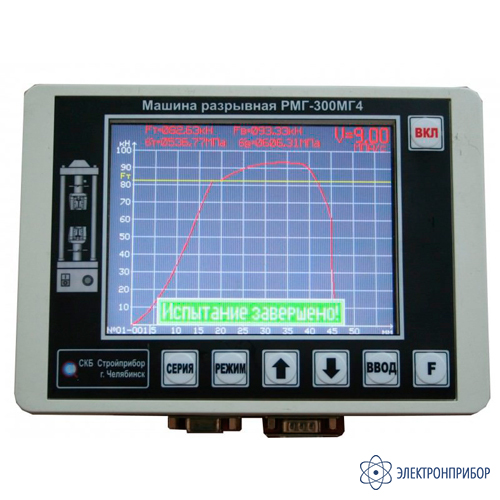

Индикация процесса нагружения производится на цветном дисплее.
Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем и передаются на ПК с возможностью последующего документирования.
Машины имеют гидравлический привод 220 В/50 Гц.
-
-
Технические характеристики машины разрывной испытательной РМГ-МГ4:
Параметр Значение РМГ-50МГ4 РМГ-100МГ4 РМГ-200МГ4 РМГ-300МГ4 РМГ-500МГ4 Пределы измерений, кН:
- наибольший
- наименьший
50
1
100
2
200
4
300
6
500
10Цена единицы наименьшего разряда, кН 0,005 0,01 0,02 0,03 0,05 Пределы допускаемой относительной погрешности измерения силы, % ± 1 Диапазон регулирования скорости нагружения:
- кН/с
- МПа/с
0,05 - 2,5
0,2 - 12
0,1 - 4,0
0,5 - 15
0,5 - 5,0
1 - 20Пределы допускаемой относительной погрешности поддержания скорости нагружения, % ± 5 Размеры испытуемых образцов:
- диаметры круглых образцов, мм
- толщина плоских образцов, мм
3...12
(0,5...13) х 40
5...18
(0,5...13) х 40
6...22
(0,5...16) х 40
6...24
(0,5...16) х 40
10...35
(2...20) х 45Питание:
- напряжение, В
- частота, Гц
220 ± 22
50 ± 0,5Потребляемая мощность, кВт, не более 0,38 0,45 0,52 0,65 0,72 Ход активного захвата, мм 140 190 Высота рабочего пространства с установленными
клиновыми захватами, мм, не менее10...200 70...290 230...370 Ширина рабочего пространства, мм, не менее 350 340 420 Габаритные размеры (ДхШхВ), мм, не более
- нагружающее устройство
- насосная установка
700x650x1750
-
800x750x2100
-
850x700x2300
650x650x1300Масса, кг, не более 340 700 1050 -
Комплект поставки РМГ-МГ4
№ Наименование Количество 1 Нагружающее устройство 1 2 Блок управления 1 3 Клиновые захваты 1 4 USB кабель связи с ПК 1 5 Программное обеспечение 1 6 Сетевой кабель 1 7 Упаковочная тара 1 8 Методика поверки 1 9 Руководство по эксплуатации 1 Дополнительная комплектация РМГ-МГ4
(Поставляется за отдельную плату)
№ Наименование 1 Вилочные захваты 2 Пульт управления гидравлическими захватами для РМГ-200МГ4, РМГ-300МГ4 и РМГ-500МГ4 3 Клин-вставка для РМГ-200МГ4, РМГ-300МГ4 и РМГ-500МГ4 4 Динамометры ДМР-МГ4 на 50, 100, 200, 300 или 500 кН для калибровки (поверки) машин 5 Реверсивная рамка 6 Приспособления для испытаний пропорциональных образцов, образцов крестообразных и тавровых соединений, образцов на изгиб, смятие и сжатие -
Дополнительная комплектация РМГ-МГ4
-
Модификации РМГ-МГ4
Подберите модификацию по параметрам
Диапазон измеренийДиаметр испытуемых круглых образцовТолщина испытуемых плоских образцов -
