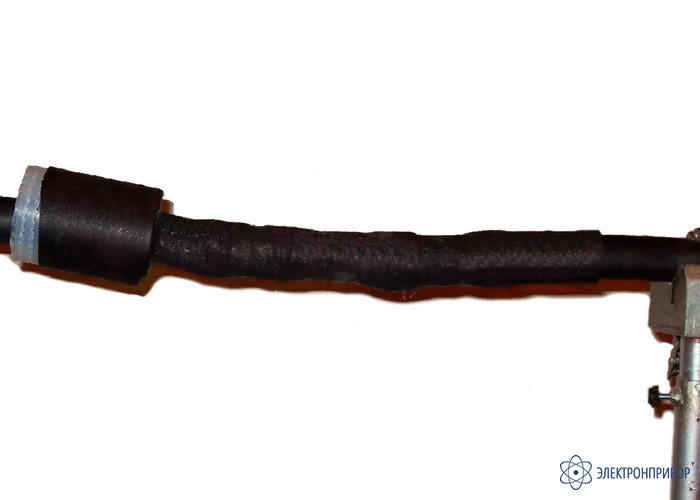

ИМАГ-Муфта-ГК-16/35-J — комплект соединительной муфты холодной усадки на 1,14 кВ для гибкого кабеля 3х16-35 мм2
Код товара: 80949-
-
Артикул
ИМАГ-Муфта-ГК-16/35-J
Назначение комплекта соединительной муфты холодной усадки на 1,14 кВ для гибкого кабеля 3х16-35 мм2 ИМАГ-Муфта-ГК-16/35-J:
Соединительная муфта холодной усадки ИМАГ-Муфта-ГК-16/35-J для трехжильного гибкого кабеля с резиновой изоляцией на 1,14 кВ сечением 16-35 мм2.
Особенности комплекта соединительной муфты холодной усадки на 1,14 кВ для гибкого кабеля 3х16-35 мм2 ИМАГ-Муфта-ГК-16/35-J:
- Тип кабеля: для гибких трехжильных кабелей с резиновой изоляцией с экраном типа КГЭШ и их аналогов.
- Устанавливается на гибкий кабель с резиновой изоляцией с экраном на 1,14 кВ.
- Применение: внутри и вне помещений, под землей, в условиях обводнения.
- Сфера применения: применяется для соединения кабеля в электроустановках подземной добычи открытых карьеров предназначенного для присоединения угольных комбайнов, передвижных машин и механизмов при подземных горных работах.
- Особенности монтажа: муфты холодной усадки монтируются без специального инструмента, путем удаления спиралевидного пластикового корда. Монтаж не требует огня или нагрева. Изоляция делается с помощью резиновых-самослипающихся лент.
- Комплект поставки: включает все материалы, необходимые для монтажа, кроме наконечников.
- Простой и быстрый монтаж муфты.
- Гибкая муфта — легко наматывается на барабан.
- Устойчивость к химикатам.
- Технология холодной усадки обеспечивает равномерную толщину изоляции по всей длине трубки независимо от квалификации монтажника.
- Муфта обеспечивает равномерное радиальное давление в течение всего срока службы. Если кабель расширяется и сжимается при изменении температуры, вместе с ним расширяется и сжимается изоляционная трубка, сохраняя герметичное уплотнение.
-
-
Технические характеристики комплекта соединительной муфты холодной усадки на 1,14 кВ для гибкого кабеля 3х16-35 мм2 ИМАГ-Муфта-ГК-16/35-J:
Параметр Значение Диаметр оболочки кабеля 32,0 – 50,0 мм Тип установки наружная / внутренняя Количество жил кабеля 3 Диапазон напряжений 1,14 кВ Диапазон сечений проводника 3х16-35 мм2 Длина муфты 550 мм Тип кабеля КГЭШ, КГЭТШ, КГЭЖШ, КГЭЖТШ (ТУ16.К73.012- 95), КГЭШм, КГЭШТм (ТУ16.К73.063-2002), КГЭПШ, КГЭПШТ (ТУ16.К73.050-98), КОГРЭШ, КОГРВЭШ (ТУ 16.К56.017-92), КГЭС (ТУ16.К09.043-90), КГЭУ, КГПЭУ (ТУ16.К73.046-96), КГН (7У16.К73.05-93) -
Комплект поставки ИМАГ-Муфта-ГК-16/35-J
№ Наименование Количество 1 Холодноусаживаемая трубка из EPDM-резины D 27,4-70 мм, L 508 мм (повышенный коэффициент усадки) 1 2 Самослипающаяся полупроводящая резиновая лента 25x0,6x3000 мм 2 3 Самоотвердевающая изоляционная лента из этиленпропиленовой резины (EPR) 25x0,6x5000 мм 2 4 Гидроизолирующая и изоляционная композитная лента 50х1,65х3000 мм 1 5 Адаптивная долговременная самоотвердевающая лента 50х0,8х5000 мм 2 5 Наждачная лента 1 5 Салфетки спиртовые кабельные в индивидуальной упаковке 5 5 Инструкция 1 -
