Концевые и соединительные кабельные муфты холодной усадки

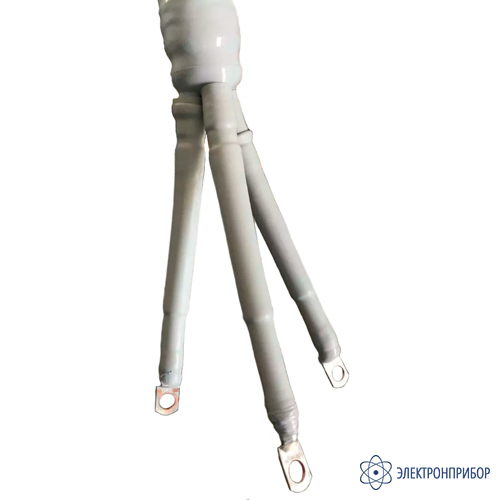

ИМАГ-Муфта-ГК-35/70 — комплект муфты холодной усадки на 6 кВ для гибкого кабеля 3х35-70 мм2
Код товара: 80951-
4-6 дней
-
Артикул
Имаг-Муфта-ГК-35/70
Назначение комплекта муфты холодной усадки на 6 кВ для гибкого кабеля 3х35-70 мм2 ИМАГ-Муфта-ГК-35/70:
ИМАГ-Муфта-ГК-35/70 - концевая муфта холодной усадки для гибкого трехжильного кабеля с резиновой изоляцией на 6 кВ сечением 35-70 мм2.
Особенности комплекта муфты холодной усадки на 6 кВ для гибкого кабеля 3х35-70 мм2 ИМАГ-Муфта-ГК-35/70:
- Тип кабеля: гибкий трехжильных кабелей с резиновой изоляцией с индивидуальным экраном и с одной или двумя вспомогательными жилами или без них.

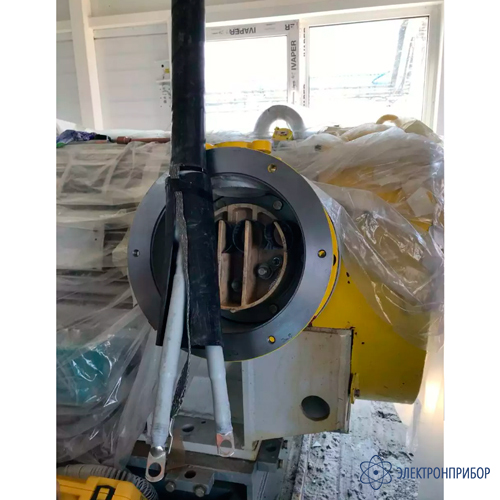

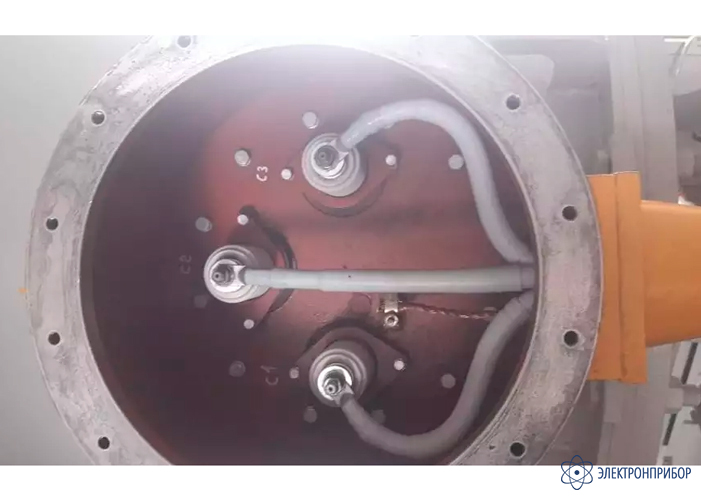

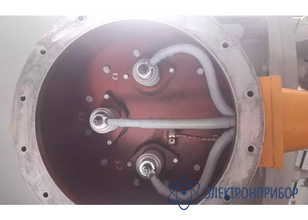

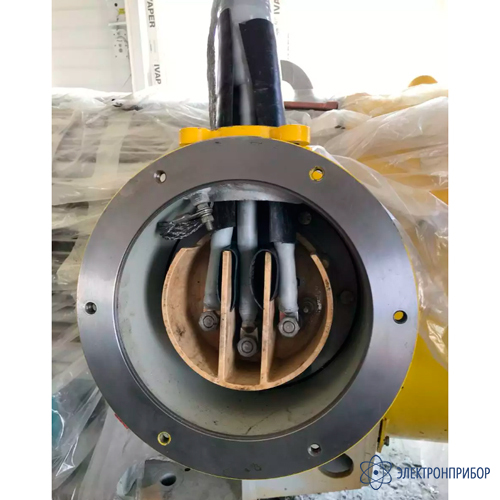

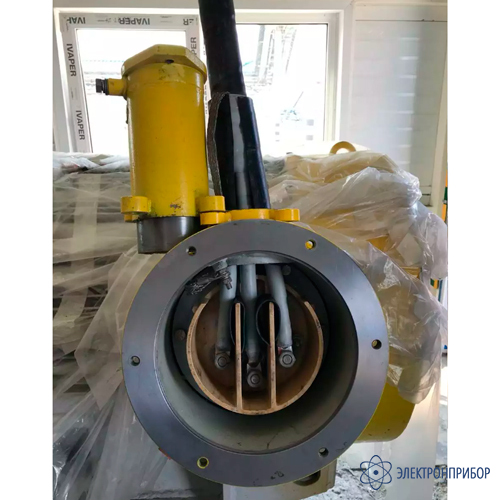

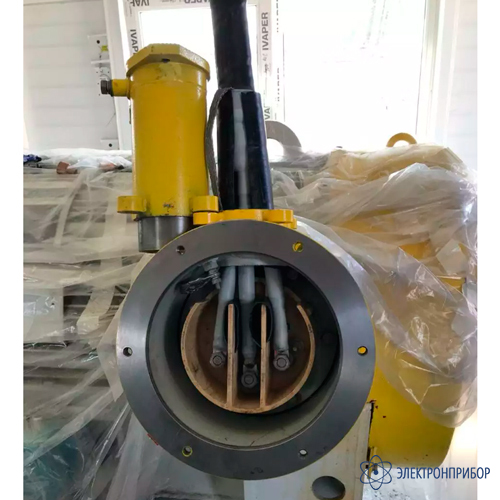

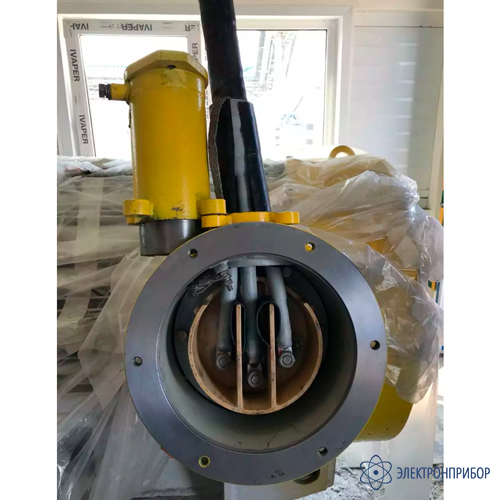

- Применение: внутри и вне помещений. Муфта применяется для подключения к подвижным электроприемникам: экскаваторам, вскрышным комплексам, силовому оборудованию земснарядов.

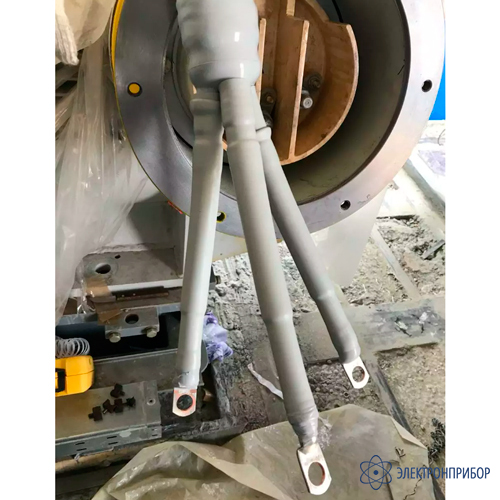

- Особенности монтажа: муфты холодной усадки монтируются без специального инструмента, путем удаления спиралевидного пластикового корда. Монтаж не требует огня или нагрева. В процессе монтажа корешок кабеля изолируется перчаткой холодной усадки. На срезы полупроводящего экрана накладывается лента-регулятор электрического поля. Жилы покрывают трубками из кремнийорганической резины.
- Комплект поставки: включает все материалы, необходимые для монтажа, кроме наконечников.
- В комплект муфты входит лента для регулирования напряженности электрического поля.
- Повышенная устойчивость к трекингу благодаря кремнийорганической резине.
- Высокая устойчивость к старению изоляции и воздействию химикатов.
- Простой и быстрый монтаж.
- Технология холодной усадки обеспечивает равномерную толщину изоляции по всей длине трубки независимо от квалификации монтажника.
- Муфта обеспечивает равномерное радиальное давление в течение всего срока службы. Если кабель расширяется и сжимается при изменении температуры, вместе с ним расширяется и сжимается изоляционная трубка, сохраняя герметичное уплотнение.
-
-
Комплект поставки ИМАГ-Муфта-ГК-35/70
№ Наименование Количество 1 Мастичная лента-регулятор электрического поля 30х1,5х350 мм 1 2 Электротехническая мастичная лента 90х1,8х600 мм 1 3 Трубка силиконовая WCST32 (32-14 мм), L-450 мм 3 4 Самослип. силиконовая резиновая изоляционная лента, Scotch 70, 25мм х 9м 1 5 Пружинное кольцо CFS P 65, 44 - 70мм 1 6 Кабельный хомут для использования вне помещений FS 100 AW-C, устойчивыйк УФ, черный, упаковка 1 штука, 100мм х 2,5мм 1 7 Изолента ПВХ Temflex 1300, 19мм x 20м 1 8 Перчатка WCSF D 80-37, d 32-15 1 9 Шлифовальная лента на тканевой основе оксид алюминия Р120 115мм х 0,5м 1 10 Салфетки безворсовые, спиртовые (индивидуальная упаковка по 1 штуке) 5 11 Инструкция 1 12 Упаковка картон 600х250х200 мм 1 -
