Концевые и соединительные кабельные муфты холодной усадки
ИМАГ-Муфта-ТУ-50-120 — комплект муфты холодной усадки на 6 кВ с термоусаживаемой перчаткой, 3х50-120 мм2
Код товара: 80959-
-
Артикул
Муфта-ИМАГ-ТУ-50-120
Назначение комплекта муфты холодной усадки на 6 кВ с термоусаживаемой перчаткой, 3х50-120 мм2 ИМАГ-Муфта-ТУ-50-120:

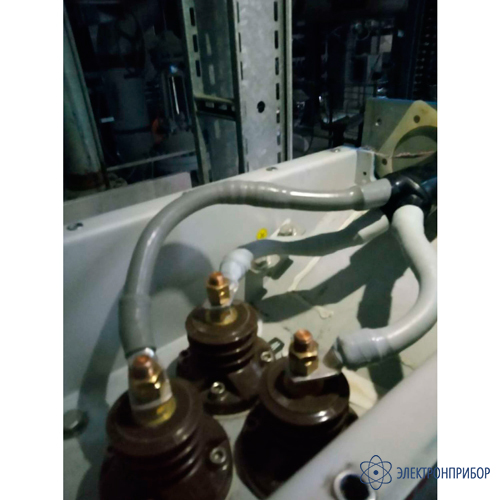

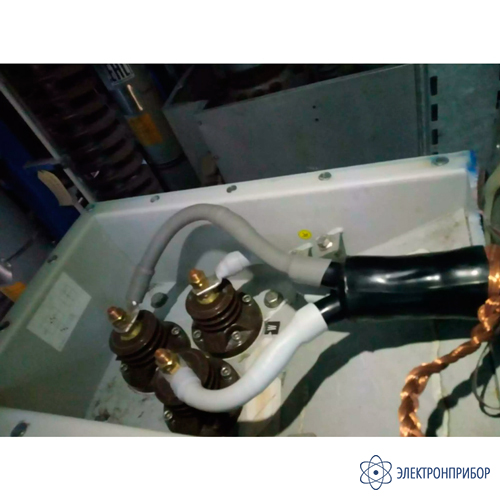

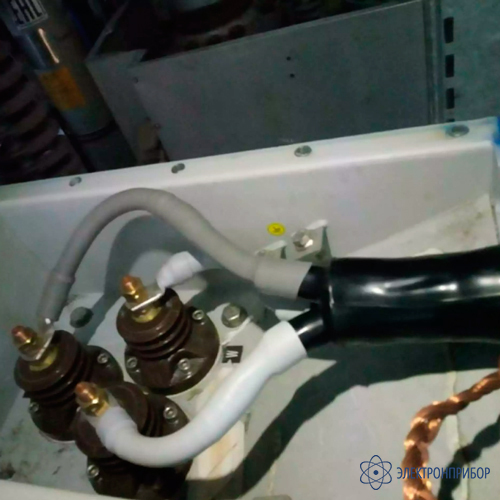

Муфта-ИМАГ-ТУ-50-120 — концевая муфта для гибкого трехжильного кабеля с резиновой изоляцией на 6 кВ сечением 50-120 мм2.
Особенности комплекта муфты холодной усадки на 6 кВ с термоусаживаемой перчаткой, 3х50-120 мм2 ИМАГ-Муфта-ТУ-50-120:
- Тип кабеля: гибкий трехжильных кабелей с резиновой изоляцией с индивидуальным экраном и с одной или двумя вспомогательными жилами или без них.
- Применение: внутри и вне помещений. Муфта применяется для подключения к подвижным электроприемникам: экскаваторам, вскрышным комплексам, силовому оборудованию земснарядов.
- Особенности монтажа: муфты холодной усадки монтируются без специального инструмента, путем удаления спиралевидного пластикового корда. Монтаж не требует огня или нагрева. В процессе монтажа корешок кабеля изолируется заливной перчаткой холодной усадки. На срезы полупроводящего экрана накладывается лента-регулятор электрического поля. Жилы покрывают трубками из кремнийорганической резины.
- Комплект поставки: включает все материалы, необходимые для монтажа, кроме наконечников.
- В комплект муфты входит лента для регулирования напряженности электрического поля.
- Повышенная устойчивость к трекингу благодаря кремнийорганической резине.
- Высокая устойчивость к старению изоляции и воздействию химикатов.
- Простой и быстрый монтаж.
- Технология холодной усадки обеспечивает равномерную толщину изоляции по всей длине трубки независимо от квалификации монтажника.
- Муфта обеспечивает равномерное радиальное давление в течение всего срока службы. Если кабель расширяется и сжимается при изменении температуры, вместе с ним расширяется и сжимается изоляционная трубка, сохраняя герметичное уплотнение.
-
-
Комплект поставки ИМАГ-Муфта-ТУ-50-120
№ Наименование Количество 1 Трубка холодной усадки жилы 3 2 Наконечник медный под опрессовку 95мм2-12-15 3 3 Наконечник медный под опрессовку 50мм2-12-11 1 4 Обжимная пружина на кабель 70-120мм2, min.d = 26мм/max.d = 60мм 1 5 Термоусаживаемая перчатка D:90/50мм,палец 40/16мм 1 6 Водонепроницаемая герметизирующая мастика 2/30/360мм 2 7 Изоляционная лента ПВХ 19*0,2 цвет черный 1 8 Шкурка для обработки жил 1 9 Лента регулятор поля 1 10 Лента силиконовая 1 11 Компаунд 1 12 Инструкция 1 -
