Концевые и соединительные кабельные муфты холодной усадки

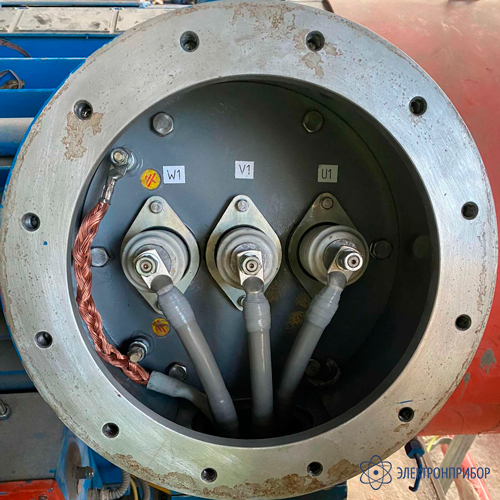

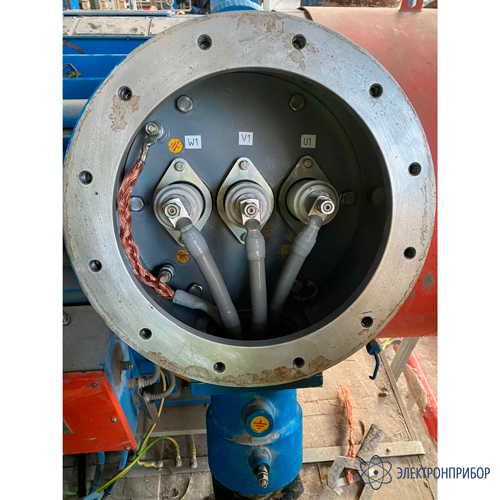

ИМАГ-Муфта-З-50-120 — комплект муфты холодной усадки на 6 кВ с заливной перчаткой, 3х50-120 мм2

Код товара: 80957

    • Артикул

      Муфта-ИМАГ-З-50-120

    Назначение комплекта муфты холодной усадки на 6 кВ с заливной перчаткой, 3х50-120 мм2 ИМАГ-Муфта-З-50-120:

    ИМАГ-Муфта-З-50-120 — концевая муфта холодной усадки с заливной перчаткой для гибкого трехжильного кабеля с резиновой изоляцией на 6 кВ сечением 50-120 мм2.

    Особенности комплекта муфты холодной усадки на 6 кВ с заливной перчаткой, 3х50-120 мм2 ИМАГ-Муфта-З-50-120:

    • Тип кабеля: гибкий трехжильных кабелей с резиновой изоляцией с индивидуальным экраном и с одной или двумя вспомогательными жилами или без них.
    • Применение: внутри и вне помещений. Муфта применяется для подключения к подвижным электроприемникам: экскаваторам, вскрышным комплексам, силовому оборудованию земснарядов.

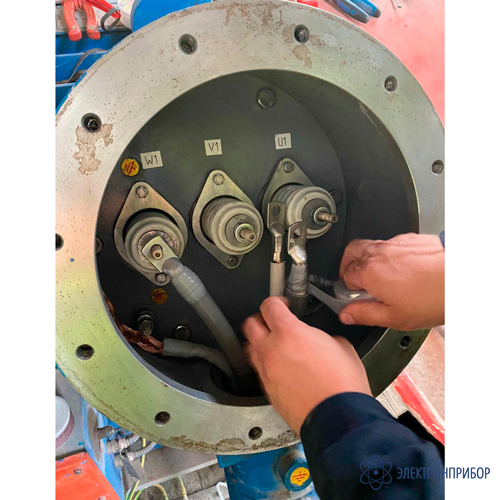

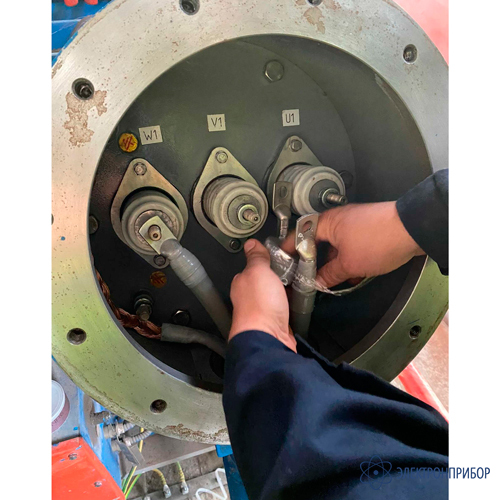

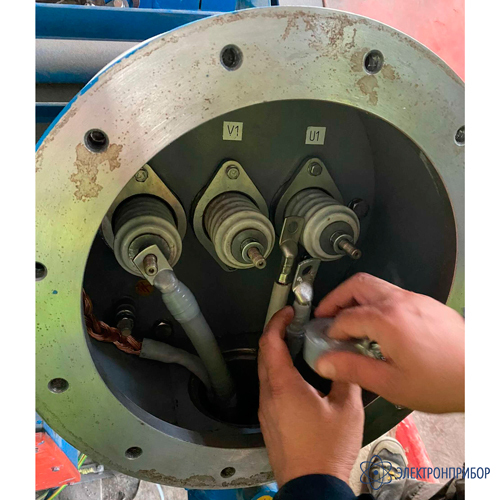

    • Особенности монтажа: муфты холодной усадки монтируются без специального инструмента, путем удаления спиралевидного пластикового корда. Монтаж не требует огня или нагрева. В процессе монтажа корешок кабеля изолируется заливной перчаткой холодной усадки. На срезы полупроводящего экрана накладывается лента-регулятор электрического поля. Жилы покрывают трубками из кремнийорганической резины.
    • Комплект поставки: включает все материалы, необходимые для монтажа, кроме наконечников.
    • В комплект муфты входит лента для регулирования напряженности электрического поля.
    • Повышенная устойчивость к трекингу благодаря кремнийорганической резине.
    • Высокая устойчивость к старению изоляции и воздействию химикатов.
    • Простой и быстрый монтаж.
    • Технология холодной усадки обеспечивает равномерную толщину изоляции по всей длине трубки независимо от квалификации монтажника.
    • Муфта обеспечивает равномерное радиальное давление в течение всего срока службы. Если кабель расширяется и сжимается при изменении температуры, вместе с ним расширяется и сжимается изоляционная трубка, сохраняя герметичное уплотнение.

  • Комплект поставки ИМАГ-Муфта-З-50-120

    № Наименование Количество
    1 Трубка холодной усадки жилы 3
    2 Наконечник медный под опрессовку 95мм2-12-15 3
    3 Наконечник медный под опрессовку 50мм2-12-11 1
    4 Изоляционная лента ПВХ 19*0,2 цвет черный 1
    5 Шкурка для обработки жил 1
    6 Лента регулятор поля 1
    7 Лента силиконовая 1
    8 Компаунд 1
    9 Инструкция 1
