AIRCHECK-G2-KIT — расширенный комплект анализатора Wi-Fi сетей AIRCHECK-G2

Описание расширенного комплекта анализатора Wi-Fi сетей AIRCHECK-G2-KIT AIRCHECK-G2-KIT:

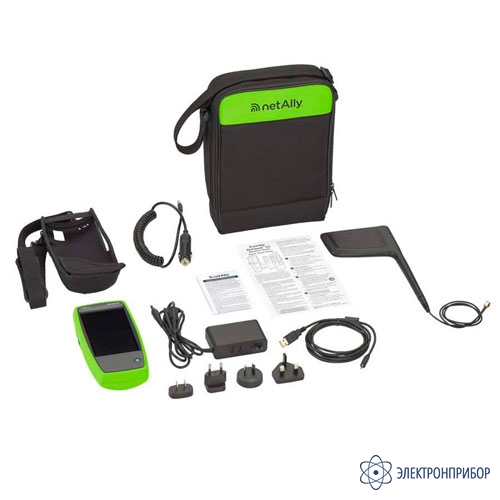

AIRCHECK-G2-KIT – это расширенный комплект анализатора Wi-Fi сетей AIRCHECK-G2 за счет добавления направленной антенны, адаптера питания от автомобильного прикуривателя и защитного чехла.

Анализатор AIRCHECK-G2 позволяет провести детальную диагностику беспроводных сетей в диапазонах 2,4 ГГц и 5 ГГц, выявить неправильно настроенные точки доступа, идентифицировать источники помех, несанкционированные точки доступа и другие угрозы безопасности сети. А входящая в состав комплекта AIRCHECK-G2-KIT направленная антенна позволяет существенно упростить локализацию физического местонахождения источников помех, несанкционированных точек доступа и клиентских устройств.

Благодаря модулю 802.11ac 3x3 анализатор AIRCHECK-G2 поддерживает стандарты 802.11a/b/g/n/ac/ax. А встроенная во все модели по умолчанию новая функция AirMapper, позволяет тестеру AIRCHECK-G2 также проводить обследования сетей и составлять тепловые карты. Также анализатор имеет встроенный инструмент тестирования Ethernet и PoE.

AIRCHECK-G2 – это обновленная и усовершенствованная модель ранее популярного тестера AirCheck от Fluke Networks. Новый тестер стал еще более компактным и удобным в использовании, он имеет большой 5” цветной сенсорный экран и всего одну кнопку для включения. Прибор адаптирован для работы одной рукой, по аналогии с современными сенсорными телефонами. Специальный облачный сервис Link-Live позволяет хранить все результаты тестирований в личном кабинете пользователя, для удобного дальнейшего анализа и печати отчетов.

Особенности расширенного комплекта анализатора Wi-Fi сетей AIRCHECK-G2-KIT AIRCHECK-G2-KIT:

• Поддержка всех распространенных стандартов Wi-Fi (включая 802.11ax);
• Проведение обследования Wi-Fi сети, отображение тепловых карт ключевых показателей производительности (приложение AirMapperTM Site Survey);
• Квалификация покрытия и производительности WiFi сети при помощи приложения AirMapper и сервиса link-Live;
• Функция автоматического тестирования по заданому сценарию с автоматической выгрузкой результатов в облачное хранилище link-Live;
• Определение перегруженности сетей или каналов;
• Тестирование производительности Wi-Fi сети (требуется iPerf v3.1 и выше);
• Возможность установки порогов для измеряемых величин и получение результата в виде "прошел / не прошел";
• Идентификация помех в каналах, на частотах 2,4 ГГц и 5 ГГц;
• Классификация не Wi-Fi устройств вносящих помехи;
• Получение информации о всех Wi-Fi сетях, точках доступа, клиентских устройствах, источниках помех;
• Функция поиска физического расположения выбранной точки доступа, клиентского устройства или источника помех;
• Тестирование роуминга в Wi-Fi сети;
• Поддержка авторизации через "Captive Portal";
• Анализ перекрывающихся каналов;
• Определение качественных параметров подключения к точке доступа;
• Контроль несанкционированных точек доступа с помощью ACL классификатора;
• Поиск несанкционированных точек доступа;
• Возможность тестирования медной Ethernet линии (PoE, DHCP, DNS, шлюз, VLAN, CDP/LLDP/EDP);
• Синхронизация с облачной службой Link-Live для хранения и совместной работы с результатами измерений;
• Автоматическая отправка отчетов в бесплатное облачное хранилище и на email пользователя;
• Возможность сохранения сессии в PCAP;
• Возможность создания разных пользовательских профилей (сценариев проведения измерений).

Основные функции анализатора Wi-Fi сети AIRCHECK-G2:

• Поддержка 802.11a/b/g/n/ac — универсальный портативный тестер для всех технологий Wi-Fi, включая реальную поддержку 802.11ac 3x3;
• Мгновенный переход в рабочий режим — прибор быстро включается и автоматически начинает поиск сетей, точек доступа (AP) и активных каналов;

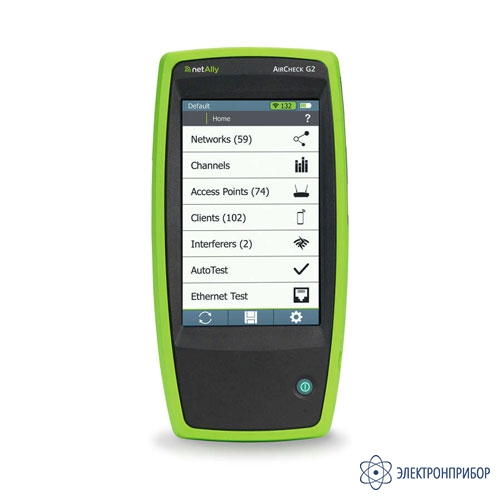

• Сенсорный экран — на 5-дюймовом сенсорном экране легко доступны все необходимые сведения и элементы управления, адаптирован под управление одной рукой, как на современных сенсорных телефонах;
• Link-Live Cloud Service — облачный сервис для управления результатами тестирований, генерации отчетов и управления пректами;
• Определение типов шифорвания точек доступа: Open, WEP, WPA, WPA2 и/или 802.1x;
• Тестирование роуминга в Wi-Fi сети - данный функционал позволяет оценить качество и время переключения клиента от одной точки доступа к другой (роуминг), в момент передвижения в пределах одной Wi-Fi сети. На экране прибора, в виде графика, будет отображаться была ли потеря связи при переключении или нет;
• Тестирование производительности Wi-Fi сети (iPerf) - быстрая проверка пропускной способностиWi-Fi сети, в конкретном месте или конкретной точки доступа, с помощью iPerf тестирования, которое можно запустить непосредственно с AirCheck G2, при этом в сети должен присутствовать iPerf сервер версии 3.1 или выше;
• Определение беспроводного трафика и помех — тестер показывает, какая часть полосы пропускания каждого из каналов расходуется на трафик 802.11, а какая занята помехами, а также отображает количество точек доступа работающих в каждом канале;
• Классификация не Wi-Fi устройств вносящих помехи - иногда проблема с работой Wi-Fi обусловлена наличием других радио-устройствами в конкретном месте, которые вносят сильные помехи. Прибор имеет функционал обнаружения источников помех, таких как микроволновые печи, беспроводные камеры и др.;
• Контроль несанкционированных точек доступа с помощью ACL классификатора - пользователи могут отмечать точки доступа как авторизированные, несанкционированные, соседние или помеченные флагом. Точки доступа могут быть отсортированы по классу авторизации. При запуске «AutoTest» прибор сообщит о любых точках доступа, которые были отмечены как «Несанкционированные» или «Флаг», работающие во время тестирования;
• Поиск несанкционированных AP и клиентов — помечает неавторизованные точки доступа и клиентские устройства. Прибор позволяет находить их с помощью функции LOCATE и ускоряет этот процесс с помощью дополнительной направленной антенны;
• Проверка соединения — подключается к сетям или определенным точкам доступа по протоколам WEP, WPA, WPA2 и/или 802.1x. Получает IP-адрес и путем отправки ping-запросов маршрутизатору, шлюзу и по заданным пользователями адресам проверяет наличие подключения и доступа к сети внутри и за пределами межсетевого экрана. Проверяет качество соединения;
• Возможность сохранения сессии в PCAP - прибор позволяет сохранить сессию в виде PCAP. При захвате трафика, пакеты нарезаются длинной по 512 байт (Packet Slicing). Файлы захвата пакетов могут быть экспортированы с прибора на USB носитель;

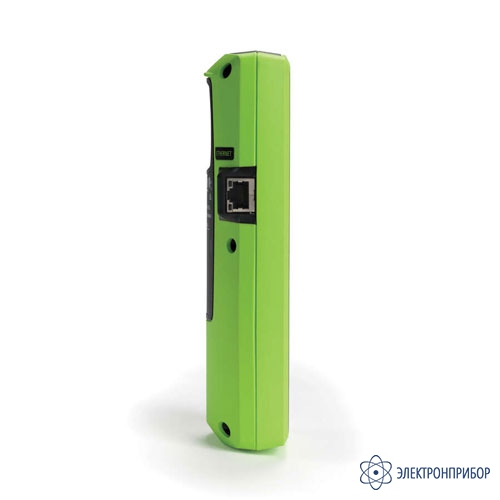

• Тестирование медных сетей Ethernet — быстрая проверка кабелей и транзита через точки доступа;
• Может работать в полевых условиях — время работы от аккумулятора составляет несколько часов. Предназначен для работы одной рукой. Имеет прочный прорезиненный корпус;

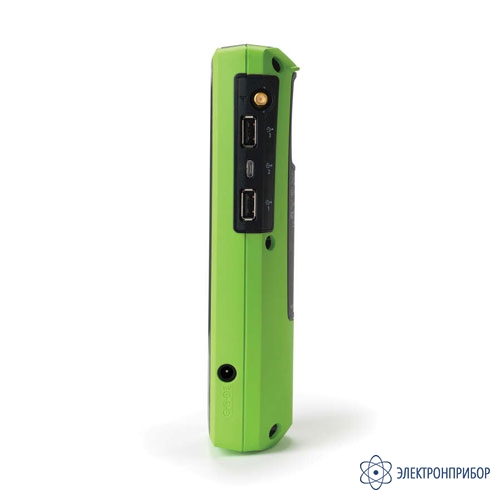

• Простое обновление — порт мини-USB позволяет обновлять программное обеспечение за считанные минуты с помощью портативного компьютера и ПО AirCheck G2 Manager;
• Поддержка авторизации через "Captive Portal" - Этот функционал сильно востребован для тестерования публичных Wi-Fi сетей. В разделе настройки сетей теперь есть возможность задания конфигурации для авторизации на Captive Portal. Когда будет проходить процесс авторизации, на экране прибора откроется браузер, через который пользователь сможет ввести свои учётные данные доступа к Wi-Fi сети.

Важные замечания:

Некоторые WEB страницы могут содержать мелке элементы (типа check boxes), с этим могут возникнуть некоторые сложности, так как экран прибора не большой! Всплывающие окна (например, открытие формы правовых условий), которые открываются не на главной странице Captive Portal. Прибор не поддерживает всплывающие окна!

Быстрый поиск неисправностей:

Нажатием кнопки AutoTest активируется проведение пяти основных тестов Wi-Fi, выявляются основные проблемы беспроводной сети и дается общая оценка "Прошел / Не прошел" на основании установленых порогов для каждого из параметров:

• использование 802.11 - определение степени использования WiFi и не WiFi сигналами каждого из каналов в диапазоне (2,4 ГГц и 5 ГГц);
• помехи в совмещенном канале - определение каналов с наибольшим количеством точек доступа, превышающих минимальный порог уровня сигнала; помехи по соседнему каналу - определение помех на канале, вызванных точками доступа работающих на соседних каналах;
• качество сети — проверяет зону покрытия сети, помехи, безопасность и возможности подключения к указанным сетям, а также доступность критически важных сетевых служб, таких как DHCP, и возможность подключения к указанным сетевым объектам;
• определение несанкционированных точек доступа — выявление точек доступа, не перечисленных в профиле;
• профили — пользователи могут настроить функцию AutoTest, основанную на нескольких профилях, которые можно хранить в AIRCHECK-G2 и выбирать для разных объектов или требований. Результаты также можно сохранить для экспорта в AIRCHECK-G2 Manager или сохранить в облаке с помощью Link-Live.

Обследования WiFi сетей (приложение AirMapper):

AirMapper позволяет быстро, легко и удобно провести обследование Wi-Fi сети, создать визуальные тепловые карты ключевых показателей производительности в LinkLive Cloud Service или AirMagnet® Survey PRO с точки зрения пользовательских мобильных устройств.

• анализ покрытия сигнала, соотношения сигнал/шум (SNR), покрытия точки доступа, помех в соседнем и совмещенном канале, скорости передачи и приема;
• диагностика характеристик Wi-Fi сети с точки зрения пользователя мобильного устройства;
• определение конфигурации и свойств точки доступа;
• возможность загрузки и визуализации результатов обследования в облачный сервис Link-Live или AirMagnet Survey PRO;

Для некоторых функций требуется поддержка AllyCare.

Обнаружение беспроводных сетей:

Обнаружение всех присутствующих в среде беспроводных сетей и критических параметров для каждой из них. Поиск проблем, связанных с смешанными типами безопасности, несанкционированными точками доступа, зонами покрытия сети или отсутствием покрытия вторичной точки доступа.

По каждой сети прибор предоставляет следующие данные:

• уровень мощности сигнала, шумов, соотношение сигнал / шум (SNR);
• тип безопасности / шифрования;
• количество точек доступа в сети; идентификатор SSID; тип сети.

Обнаружение точек доступа:

Обнаруживаются проблемы, связанные с конфигурацией и зоной покрытия сети, а также несанкционированные точки доступа. Предоставляется список всех физических точек доступа, обнаруженных AIRCHECK-G2, или клиентов, подключенных к конкретной АР, а также следующая информация:

• канал;
• уровень мощности сигнала, шума, соотношение сигнал/шум (SNR);
• имя или MAC-адрес точки доступа;
• идентификатор SSID (или число идентификаторов SSID для виртуальных AP);
• тип безопасности / шифрования;
• тип сети.

Возможность выполнения фильтрации по каждому из параметров, а также перехода без возврата в главное меню прибора к связанным пунктам меню.

Тестирование производительности Wi-Fi сети (iPerf):

Быстрая проверка пропускной способности Wi-Fi сети, в конкретном месте или конкретной точки доступа, с помощью iPerf тестирования, которое можно запустить непосредственно с AIRCHECK-G2, при этом в сети должен присутствовать iPerf сервер версии 3.1 или выше.

Прибор использует промышленный стандарт тестирования производительности на базе утилиты iPerf с поддержкой протоколов TCP или UDP. AIRCHECK-G2 может подключаться к любым видам iPerf серверов, как на MS Windows, Linux, так и к портативному, который поставляется с комплектом AIRCHECKG2-TA-KT или отдельно TEST-ACC. На портативных устройствах производства NETSCOUT используется iPerf сервер версии 3.1.2.

Результаты теста iPerf сохраняются в файл сессии и может быть выгружен через ПО AirCheck G2 Manager для дальнейшего анализа.

Настройка iPerf

В настройках прибора AIRCHECK-G2 есть раздел iPerf Settings в котором можно настроить прибор для подключения к любому iPerf серверу и выставить необходимые пороговые значения.

• Protocol - iPerf тест может проводиться как по протоколу TCP, так и UDP. Выбрав это значение прибор будет проводить тесты трафика согласно выбранным протоколам.
• Port - задаётся порт на котором работает iPerf сервер.
• Test Duration - задание времени проведения тестирования (в сек.). Задаваемое здесь время - общее для всего теста, то есть если по умолчанию установлено 20 сек. - это означает что 10 секунд будет тестироваться "uplink" и 10 секунд "downlink".
• Thresholds - дополнительный раздел настройки пороговых значений.
• Remote Battery Type - указывается какой тип батареи используется в удаленном, портативном iPerf сервере. Эта полезная опция актуальна только для тех iPerf серверов, которые поставляются с комплектом AIRCHECKG2-TA-KT или отдельно TEST-ACC, она отображает уровень разряда батарей не iPerf сервере в момент тестирования.

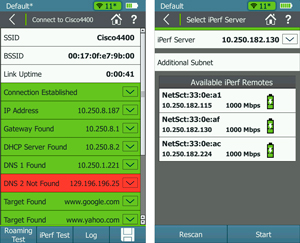

Запуск iPerf тестирования производительности Wi-Fi сети

iPerf тестирование проходит следующие этапы:

• Подключение к сети или точке доступа;
• Если подключение успешно, то будет доступна внизу экрана кнопка “iPerf Test”. При нажатии на эту кнопку появится окно с предложением выбрать iPerf сервер;
• Здесь можно выбрать необходимый iPerf сервер из предложенного списка, в котором отображены iPerf сервера найденные прибором автоматически. При необходимости, есть возможность ввести IP адрес другого iPerf сервера вручную. Более подробная информация в User Guide;
• При нажатии на кнопку “Start” запустится тестирование производительности, по окончании теста будет выдан результат pass/fail, который будет зависеть от выставленных пороговых значений пользователем в разделе Threshold.

Анализ перекрывающихся каналов:

В этом разделе пользователь может видеть как загружены каналы и каким образом они пересекаются, то есть влияют друг на друга. Эта информация очень полезна когда точки доступа настраиваются на использование каналов с шириной 40 МГц и выше, так как такая настройка как правило приводит к пересечению используемых каналов.

Использование каналов:

Позволяет быстро определить перегруженность каналов беспроводным трафиком (отображается синим цветом) или наличие помех (отображается серым цветом). Проверка шаблона использования каналов или наличия перекрытия их зон действия и отметка о незаконно используемых каналов.

С помощью AIRCHECK-G2 можно также обнаруживать помехи. Помехи могут быть вызваны такими устройствами, как микроволновые печи, беспроводные телефоны и гарнитуры, устройства Bluetooth и аналоговые видеокамеры.

Можно более детально посмотреть уровни сигнала беспроводного трафика и помех за последние 60 секунд в выбранном канале, а также точки доступа, использующие этот канал.

• Уровень сигнала;
• Безопасность / шифрование;
• Количество точек доступа в сети;
• Идентификатор SSID;
• Тип сети.

Обнаружение точек доступа и клиентов:

Позволяет осуществлять поиск точек доступа или клиентских устройств по уровню излучаемого ими сигнала в реальном времени, с возможностью включать или выключать звуковую индикацию.

Информация о клиенте:

В этом разделе можно увидеть всю информацию о клиентском беспроводном устройстве:

• MAC адрес (BSSID) с информацией о производителе радио модуля;
• Уровень сигнала;
• Тип шифрования SSID;
• точки доступа к которой он подключен;
• Состояние ACL;
• Номер канала, на котором работает беспроводной клиент.

Тестирование подключения к точке доступа:

Тестирование подключения можно осуществлять как к определенному SSID, так и к конкретной точке доступа. В этом режиме выполняется тестирование следующих параметров:

• Установка связи с AP;
• Получение IP-адреса от сервера DHCP;
• Отправка PING-запросов шлюзу, серверу DHCP и другим, заранее заданным ресурсам в сети;
• Доступность TCP-порта.

Результаты выполнения всех этапов процедуры тестирования можно просмотреть на дисплее и сохранить их в память прибора.

Тестирование кабельного подключения к сети Ethernet:

Возможность проверки кабелей инфраструктуры к которой подключены точки доступа Wi-Fi.

• Тестирование «Питание через Ethernet» PoE;
• Тестирование линка с сетевым оборудованием\коммутатором;
• Определение порта к которому подключен кабель;
• Определение DHCP сервера;
• Определение шлюза и возможности доступа в Интернет;
• Определение VLAN;
• Опрос коммутатора и информацию о нём через CDP/LLDP/EDP;
• Автоматическое сохранение отчетов в облачный сервис Link-Live;
• Отправка отчета на email пользователя.

Облачный сервис Link-Live:

После подключения AIRCHECK-G2 к облачному сервису Link-Live результаты базовых тестов сетевого подключения автоматически загружаются в информационную панель сервиса, для управления проектами и создания отчетов. Этот веб-сервис доступен когда угодно и где угодно на любом устройстве с браузером и доступом к сети Интернет. Link-Live сервис особенно полезен для менеджеров удаленных групп, которым требуется мгновенный доступ к результатам тестов для их дальнейшего анализа.

В добавок к этому, пользователи приборов таких как LinkSprinter и LinkRunner AT имеют возможность так же работать с отчетами в этом же веб-сервисе Link-Live использую один и тот же пользовательсктй аккаунт.

Квалификация покрытия и производительности WiFi сети

Интеллектуальный инструмент InSites, размещенный на бесплатном ресурсе NetAlly Link-Live, упрощает процесс проверки и устранения неполадок сети Wi-Fi за счет автоматического сравнения данных AirMapper Site Survey, собранных на объекте, с набором заранее определенных (настраиваемых пользователем) пороговых значений, обеспечивая визуальную индикацию "Прошел / Не Прошел" на тепловой карте. Инструмент AirMapper InSites способен не только сократить время анализа WiFi опытными специалистами, но даже позволит новичкам анализировать тепловые карты Wi-Fi и безошибочно выявлять проблемы с беспроводной сетью.

Программное обеспечение AirCheck G2 Manager:

Программное обеспечение AirCheck G2 Manager позволяет управлять профилями AIRCHECK-G2 и просматривать подробные сведения о сохраненных результатах тестирования в памяти прибора. AirCheck G2 Manager предоставляется бесплатно, его можно загрузить на любой компьютер из облачного сервиса Link-Live. Профили. С помощью профилей, удобно настраивать параметры безопасности, пределы AutoTest и целевые устройства для тестирования подключения. Профилям присваиваются названия и записываются в AirCheck G2 для тестирования на различных объектах, по мере необходимости.

• Профили защищены паролем, поэтому можно не беспокоиться о несанкционированном доступе к вашей сети, в случае потери или похищения тестера AIRCHECK-G2.
• Работа с отчётами. У пользователя есть возможность удобно работать с отчетами, сохраненными в памяти прибора, о проведенных тестированиях с помошью ПО AirCheck G2 Manager.
