Приборы для измерения параметров кабелей связи

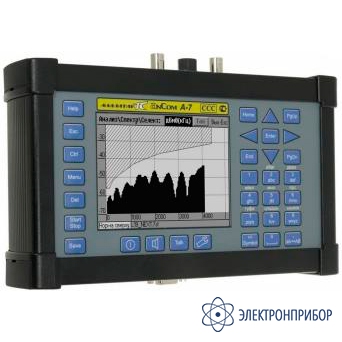

AnCom A-7/3331C0/301 — анализатор систем передачи и кабелей связи

Код товара: 63799
  • 69394-17

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      69394-17 до 23.11.2027

    • Производитель

      AnСom, Россия

    Сертификаты

    Назначение анализатора систем передачи и кабелей связи AnCom A-7/3331C0/301:

    Анализаторы систем передачи и кабелей связи AnCom A-7 предназначены для формирования одночастотных, двухчастотных, многочастотных, псевдослучайных, шумовых измерительных сигналов и измерений в диапазоне частот от 0,04 до 4096 кГц следующих параметров и характеристик: частота и уровень сигнала селективно, широкополосно, взвешенно, включая псофометрическое взвешивание, построение фазограмм и хронограмм уровня; затухание и защищенность сигнала от сопровождающих помех; паразитные составляющие и нелинейные искажения; анализ спектра и регистрация всплесков помех и перерывов; измерение частотных характеристик (ЧХ) затухания (АЧХ – рабочего, переходного, несогласованности, асимметрии, защищенности от помех), группового времени прохождения (ГВП), полного сопротивления (импеданса), включая модуль, фазу, активную и реактивную составляющие; сопротивление, емкость и тангенс угла диэлектрических потерь, индуктивность и добротность 2-полюсников; характеристики 4-полюсников и кабелей методом ХХ-КЗ; а также рефлектометрические измерения, включая измерение расстояния до места неоднородности и задержки распространения; измерение задержки между сигналами разной природы на входах.

    Описание анализатора систем передачи и кабелей связи AnCom A-7/3331C0/301:

    Анализаторы AnCom A-7 состоят из генератора нормированных электрических испытательных воздействий - измерительных сигналов и измерительного устройства. Функционирование анализаторов, а также обработка, накопление и представление результатов измерений обеспечивается встроенными вычислительными средствами (DSP, ARM) и внешним универсальным персональным компьютером (ПК; требования к ПК - процессор, совместимый с Intel x86, тактовая частота не менее 1 ГГц; жесткий диск не менее 3 ГБ; оперативная память не менее 256 МБ, операционная система: Windows ХР, Windows Vista, Windows 7, Windows 8; компьютерная мышь; USB-порт). Анализаторы изготавливаются в вариантах исполнения и поставки, отличающихся функциональными возможностями, составом, интерфейсами и обозначаемых следующим образом: A-7/3331x0/301 (далее – A-7/301), A-7/5332x0/307 (далее – A-7/307) и A-7/1331x0/311 (далее – A-7/311), где x – код локализации с допустимыми значениями 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, a, b, c, d, e, f.

    Анализаторы формируют и воспринимают измерительные сигналы на коаксиальных (75 Ом – Tx 75, RTx 75) и симметричных (100, 120, 135, 150, 600 Ом – Tx, RTx) соединителях и обеспечивают измерения параметров и характеристик

    Анализаторы обеспечивают измерения в аналоговых и цифровых системах передачи (АСП и ЦСП), каналах тональной частоты (ТЧ), на кабелях (связи, силовых, охранных, монтажных и пр.), применяемых для создания цифровых линий связи (в т. ч. xDSL), в системах высокочастотной (ВЧ) связи, системах передачи сигналов команд релейной защиты и противоаварийной автоматики (РЗ и ПА) и сигналов релейной защиты по воздушным линиям электропередач (ВЛЭП), системах связи по распределительным кабельным сетям PLC, пассивного и активного оборудования, в т. ч. - источниках и приемниках сигналов, устройствах преобразования сигналов, модемов и т. п., усилителях, фильтрах, трансформаторах, преобразователях, сплиттерах, коммутационном оборудовании, оборудовании присоединения (ВЧ-заградителях - ВЧЗ, фильтрах присоединения - ФП и разделительных - РФ, емкостных и индуктивных устройствах присоединения и т.д.) и др.

    Результаты измерений в табличной и графической форме (осциллограммы, спектрограммы, рефлектограммы, частотные характеристики, хронограммы, фазограммы) представляются на экране, снабжены измерительными курсорами для оперативных измерений, сопоставляются с нормами, протоколируются в долговременной памяти, усредняются на интервале до 59 минут 59 секунд или до 10000 выборок и выводятся на бумажный и компьютерные носители.

    Уровень формируемых и воспринимаемых сигналов выражается в единицах измерений: вольт (В), децибел относительно уровня напряжения 1 В (дБВ), децибел относительно уровня напряжения 0,7746 В (дБн), децибел относительно уровня мощности 1 мВт (дБм), децибел относительно заданной точки относительного нулевого уровня (дБм0).

  • Технические характеристики анализатора систем передачи и кабелей связи AnCom A-7/3331C0/301:

    Параметр A-7/301 A-7/311 A-7/307
    Импеданс выхода Zгн, Ом коаксиальные соединители 75, ≤3
    симметричные соединители 100, 120, 135, 150, 600, ≤3
    Импеданс входа Zин, Ом коаксиальные соединители 75, ≥10000
    симметричные соединители 100, 120, 135, 150, 600, ≥20000
    Импеданс входа SYNC (до 128 / 1024 кГц), Ом ≥100000 / 30000
    Пределы отклонения импеданса от номинального значения, % в диапазоне частот до 2048 кГц ±3
    в диапазоне частот до 4098 кГц ±6
    Параметры выходных сигналов
    Максимальная частота гармонических сигналов (Fmax), кГц коаксиальные соединители 128, 256, 512, 1024, 2048, 4096
    симметричные соединители 4;8;16;32;64;128;256;512;1024;2048;4096
    Минимальная частота гармонических сигналов (Fmin), кГц коаксиальные соединители 30 от 1 до 10
    симметричные соединители от 0,04 до10
    Пределы допускаемой абсолютной погрешности выходного
    сигнала по частоте и измерения частоты входного гармонического
    сигнала F, кГц    		 ±2×10-6×F
    Диапазон уровней выходных гармонических сигналов, дБм при нагрузке 75 Ом от -40 до +7 от -40 до +22
    при нагрузке 100, 120, 135, 150 Ом от -40 до +10 от -40 до +24
    при нагрузке 600 Ом от -40 до +4 от -40 до +19
    Пределы допускаемой абсолютной погрешности установки уровня
    выходных гармонических сигналов, дБ    		 для коаксиального выхода (Zгн=75 Ом) в диапазоне частот от 30 до 4096 кГц в диапазоне уровней от -40 до +7 дБм ±0,2 -
    в диапазоне частот от 1 до 2048 кГц в диапазоне уровней от -40 до +0 дБм включительно - ±0,2
    в диапазоне частот от 1 до 2048 кГц в диапазоне уровней св. 0 до +22 дБм - ±0,5
    в диапазоне частот от 1 до 4096 кГц в диапазоне уровней от 0 до +14 дБм
    - ±0,5
    для симметричного выхода (Zгн = 100, 120, 135, 150 Ом) в диапазоне частот от 0,04 до 2048 кГц в диапазоне уровней от -40 до +10 дБм ±0,2 -
    в диапазоне частот от 0,04 до 4096 кГц в диапазоне уровней от -40 до +10 дБм
    ±0,5 -
    в диапазоне частот от 0,04 до 2048 кГц в диапазоне уровней от -40 до +24 дБм
    - ±0,2
    в диапазоне частот от 0,04 до 4096 кГц в диапазоне уровней от -40 до +19 дБм
    - ±0,5
    для симметричного выхода (Zгн = 600 Ом) в диапазоне частот от 0,04 до 256 кГц в диапазоне уровней от -40 до +4 дБм
    ±0,2 -
    в диапазоне частот от 0,04 до 512 кГц в диапазоне уровней от -40 до +19 дБм
    - ±0,2
    в диапазоне частот от 0,04 до 1024 кГц в диапазоне уровней от -40 до +19 дБм
    - ±0,5
    Защищенность гармонических сигналов от сопровождающих
    помех для сигнала с уровнем 0 дБм не менее, дБ    		 56
    Диапазон уровней выходного шумового сигнала, дБм 75 Ом от -50 до 0 от -50 до +14
    100, 120, 135, 150 Ом от -70 до +3 от -70 до +16
    600 Ом от -70 до -2 -70 до +11
    Пределы допускаемой абсолютной погрешности установки уровня
    выходного шумового сигнала, дБ    		 для коаксиального выхода (Zгн=75 Ом) в диапазоне частот от 0,04 до 1024 кГц в диапазоне уровней от -50 до +0 дБм ±0,2 -
    в диапазоне частот от 0,04 до 1024 кГц в диапазоне уровней от -50 до +14 дБм - ±0,2
    для симметричного выхода (Zгн = 100, 120, 135, 150 Ом) в диапазоне частот от 0,04 до 1024 кГц в диапазоне уровней от -70 до +3 дБм ±0,5 -
    в диапазоне частот от 0,04 до 1024 кГц в диапазоне уровней от -70 до +16 дБм - ±0,5
    для симметричного выхода (Zгн = 600 Ом) в диапазоне частот от 0,04 до 1024 кГц в диапазоне уровней от -70 до -2 дБм ±0,5 -
    в диапазоне частот от 0,04 до 1024 кГц в диапазоне уровней от -70 до +11 дБм - ±0,5
    в диапазоне частот от 0,04 до 1024 кГц в диапазоне уровней от -70 до +11 дБм - ±1,0
    Измерение уровня сигнала в селективном режиме
    Ширина полосы пропускания на уровне 60 дБ, Гц при Fmax= 4, 8, 16, 32, 64 кГц Fmax/711 (от 6 до 90)
    при Fmax = 128, 256, 512, 1024, 2048, 4096 кГц Fmax/1422 (от 90 до 2880)
    при Fmax = 1024 кГц (СуперСел) Fmax/341333 (3)
    Диапазоны измерения уровня сигнала, дБм при нагрузке 75 Ом от -65 до +7 от -65 до +45
    при нагрузке 100, 120, 135, 150 Ом от -70 до +10 от -110 до +35
    при нагрузке 600 Ом от -90 до +4 от -110 до +29
    Пределы допускаемой абсолютной погрешности измерения
    уровня сигнала, дБ    		 для коаксиального входа (Zин=75 Ом) в диапазоне частот от 30 до 2048 кГц в диапазоне уровней от -40 до +7 дБм ±0,2 -
    в диапазоне частот от 30 до 4096 кГц в диапазоне уровней от -40 до +7 дБм ±0,5 -
    в диапазоне частот от 30 до 4096 кГц в диапазоне уровней от -65 до -40 дБм ±0,5 -
    в диапазоне частот от 1 до 2048 кГц в диапазоне уровней от -40 до +45 дБм - ±0,2
    в диапазоне частот от 1 до 4096 кГц в диапазоне уровней от -40 до +45 дБм - ±0,5
    в диапазоне частот от 1 до 4096 кГц в диапазоне уровней от -65 до +40 дБм - ±0,5
    для симметричного входа (Zин = 100, 120, 135, 150 Ом) в диапазоне частот от 0,04 до 2048 кГц в диапазоне уровней св. -40 до +10 дБм ±0,2 -
    в диапазоне частот от 0,04 до 2048 кГц в диапазоне уровней от -40 до +35 дБм - ±0,2
    в диапазоне частот от 0,04 до 4096 кГц в диапазоне уровней от -70 до +10 дБм ±0,5 -
    в диапазоне частот от 0,04 до 4096 кГц в диапазоне уровней св. -70 до +35 дБм - ±0,5
    в диапазоне частот от 0,04 до 4096 кГц в диапазоне уровней от -110 до -70 дБм включительно - ±1,0
    для симметричного входа (Zин = 600 Ом) в диапазоне частот от 0,04 до 256 кГц в диапазоне уровней св. -40 до +4 дБм ±0,2 -
    в диапазоне частот от 0,04 до 256 кГц в диапазоне уровней от -70 до -40 дБм включительно ±0,5 -
    в диапазоне частот от 0,04 до 256 кГц в диапазоне уровней от -90 до -70 дБм включ ±1,0 -
    в диапазоне частот от 0,04 до 512 кГц в диапазоне уровней от -40 до +29 дБм - ±0,2
    в диапазоне частот от 0,04 до 1024 кГц в диапазоне уровней св. -70 до +29 дБм - ±0,5
    в диапазоне частот от 0,04 до 1024 кГц в диапазоне уровней от -110 до +70 дБм включительно - ±1,0
    Пределы допускаемой абсолютной погрешности измерения
    разности уровней сигналов, дБ    		 в диапазоне разности уровней (динамический диапазон) от 0 до 50 дБ включительно ±0,5
    в диапазоне разности уровней (динамический диапазон) от 50 до 70 дБ включительно ±1,0
    в диапазоне разности уровней (динамический диапазон) от 70 до 80 дБ ±3,0
    Измерение уровня сигнала в широкополосном режиме
    Диапазоны измерения уровня сигнала, дБм при нагрузке 75 Ом от -86 до 0 от -86 до +30
    при нагрузке 100, 120, 135, 150 Ом от -97 до 0 от -97 до +27
    при нагрузке 600 Ом от -103 до -2 от -103 до +22
    Пределы допускаемой абсолютной погрешности измерения
    уровней сигналов, дБ    		 на коаксиальном входе (Zин=75 Ом) в диапазоне уровней св. 0 до +30 дБм - ±0,5
    в диапазоне уровней св. -50 до +0 дБм включительно ±0,2 ±0,2
    в диапазоне уровней от -86 до -50 дБм включительно ±1,0 ±1,0
    на симметричном входе (Zин = 100, 120, 135, 150 Ом) в диапазоне уровней св. 0 до +27 дБм ±0,5
    в диапазоне уровней св. -70 до +0 дБм включительно ±0,5 ±0,5
    в диапазоне уровней от -97 до -70 дБм включительно ±1,0 ±1,0
    на симметричном входе (Zин = 600 Ом) в диапазоне уровней св. -2 до +22 дБм - ±1,0
    в диапазоне уровней св. -70 до -2 дБм включительно ±0,5 ±0,5
    в диапазоне уровней от -103 до -70 дБм включительно ±1,0 ±1,0
    Измерение параметров хронограмм и фазограмм в селективном и широкополосном режимах
    Пределы допускаемой абсолютной погрешности воспроизведения
    времени в диапазоне от 5 до 1800 с на хронограммах, с    		 ±1,0
    Пределы допускаемой абсолютной погрешности измерения нулевого значения начальной фазы опорного сигнала на фазограммах, град при частоте опорного сигнала: от 0,041 до 0,060 кГц включительно ±0,5
    при частоте опорного сигнала:
    от 0,060 до 0,500 кГц    		 ±1,0
    Измерение затухания и защищенности сигнала от паразитных составляющих
    Диапазоны измерения затухания и ЧХ затухания (АЧХ), дБ при Fmax=128 кГц от -30 до 50 от -30 до 118
    при Fmax=1024 кГц от -30 до 50 от -30 до 100
    при Fmax=2048 кГц от -30 до 50 от -30 до 90
    при Fmax=2048 кГц от -30 до 50 от -30 до 80
    Пределы допускаемой абсолютной погрешности измерения затухания (при измерительном сигнале МастерЧастоты), дБ при Fmax=128 кГц при Fmax=128 кГц в диапазоне затухания от -30 до 50 дБм включительно ±0,3 ±0,3
    в диапазоне затухания св. 50 до 70 дБм включительно - ±1,5
    в диапазоне затухания св. 70 до 118 дБм - ±2,0
    при Fmax=1024 кГц в диапазоне затухания от -30 до 50 дБм включительно ±0,3 ±0,3
    в диапазоне затухания св. 50 до 70 дБм включительно - ±1,5
    в диапазоне затухания св. 70 до 100 дБм - ±2,0
    при Fmax=2048 кГц в диапазоне затухания от -30 до 50 дБм включительно ±0,3 ±0,3
    в диапазоне затухания св. 50 до 70 дБм включительно - ±1,5
    в диапазоне затухания св. 70 до 90 дБм - ±2,0
    при Fmax=4096 кГц в диапазоне затухания от -30 до 50 дБм включительно ±1,5 ±1,5
    в диапазоне затухания св. 50 до 70 дБм включительно - ±1,5
    в диапазоне затухания св. 70 до 80 дБм - ±2,0
    Диапазон измерения защищенности сигнала от нелинейных
    искажений 3-го порядка, дБ    		 от 15 до 60
    Пределы допускаемой абсолютной погрешности измерения
    защищенности сигнала от нелинейных искажений 3-го порядка, дБ    		 ±1
    Диапазон измерения защищенности сигнала от помех, дБ от 0 до 50
    Пределы допускаемой абсолютной погрешности измерения защищенности сигнала от помех, дБ в диапазоне от 0 до 10 дБ включительно ±1,0
    в диапазоне от 10 до 50 дБ ±1,5
    Пределы допускаемой абсолютной погрешности установки порога
    в диапазоне от -50 до 0 дБм при регистрации импульсных помех и
    перерывов связи на интервале анализа от 60 до 3600 с, дБ    		 ±2,0
    Измерение частотных характеристик группового времени прохождения
    Верхнее значение диапазона измерения Dmax (в зависимости от
    диапазона частот), мкс    		 128/Fmax (от 32000 до 31,25)
    Пределы допускаемой абсолютной погрешности измерения группового времени прохождения, мкс коаксиальные соединители ±Dmax/100
    симметричные соединители ±Dmax/500
    Измерение частотных характеристик импеданса
    Диапазоны измерения модуля, активной и реактивной составляющих полного сопротивления (импеданса) от Zmin до Zmax, Ом (в зависимости от диапазона частот) при Fmax =1024 кГц от 30 до 3000 от 0,3 до 30000
    при Fmax =4096 кГц от 30 до 600 от 1 до 10000
    Пределы допускаемой относительной погрешности измерения
    модуля, активной и реактивной составляющих импеданса, %    		 при Fmax до 1024 кГц в диапазоне измерений от 0,3 до 3 Ом включительно - ±3
    в диапазоне измерений св. 3 до 30 Ом включительно - ±1
    в диапазоне измерений св. 30 до 1000 Ом включительно ±3 ±1
    в диапазоне измерений св. 1000 до 3000 Ом включительно ±6 ±1
    в диапазоне измерений св. 3000 до 30000 Ом - ±3
    при Fmax до 4096 кГц в диапазоне измерений от 1 до 30 Ом включ - ±5
    в диапазоне измерений св. 30 до 150 Ом включ ±6 ±2
    в диапазоне измерений св. 150 до 600 Ом включ ±10 ±2
    в диапазоне измерений св. 600 до 10000 Ом - ±5
    Диапазоны измерения фазового угла импеданса, град От -90 до +90
    Пределы допускаемой абсолютной погрешности измерения фазового угла импеданса, град (в зависимости от диапазона частот) при Fmax до 1024 кГц - ±2
    при Fmax до 4096 кГц - ±5
    Диапазоны измерения затухания несогласованности, дБ (в зависимости от диапазона частот) при Fmax до 1024 кГц - От 1 до 40
    при Fmax до 4096 кГц - От 8 до 30
    Пределы допускаемой абсолютной погрешности измерения затухания несогласованности, дБ при Fmax до 1024 кГц в диапазоне измерений от 1 до 20 дБ включительно - ±1
    в диапазоне измерений от 1 до 20 дБ - ±2
    при Fmax до 4096 кГц в диапазоне измерений от 8 до 20 дБ включительно - ±2
    в диапазоне измерений св. 20 до 30 дБ - ±4
    Диапазон измерения затухания асимметрии, дБ от 4 до 50
    Пределы допускаемой абсолютной погрешности измерения затухания асимметрии, дБ в диапазоне от 4 до 30 дБ включительно ±1,0
    св. 30 до 50 дБ ±2,0
    Диапазон измерения защищенности от помех, дБ от 3 до 50
    Пределы допускаемой абсолютной погрешности измерения защищенности от помех, дБ в диапазоне от 3 до 10 дБ включительно ±2,5
    св. 10 до 50 дБ ±1,5
    Измерение параметров 2-полюсников
    Диапазон измерения электрического сопротивления, Ом
    от Rmin до Rmax    		 От 30 до 3000 От 0,3 до 30000
    Пределы допускаемой относительной погрешности измерения электрического сопротивления, % в диапазоне измерений от 0,3 до 3 Ом включительно - ±3
    в диапазоне измерений св. 3 до 30 Ом включительно - ±1
    в диапазоне измерений св. 30 до 300 Ом включительно ±2 ±1
    в диапазоне измерений св. 300 до 1000 Ом включительно ±4 ±1
    в диапазоне измерений св. 1000 до 3000 Ом включительно ±10 ±1
    в диапазоне измерений св. 3000 до 30000 Ом - ±3
    Диапазон измерения емкости, нФ От 3 до 3000 От 3 до 3000
    Пределы допускаемой относительной погрешности измерения емкости, %, при тангенсе угла диэлектрических потерь не более 100 % в диапазоне измерений от 0,1 до 1 нФ включительно - ±3
    в диапазоне измерений св. 1 до 3 нФ включ - ±1
    в диапазоне измерений св. 3 до 3000 нФ включ ±10 ±1
    в диапазоне измерений св. 3000 до 10000 нФ включ - ±3
    Диапазон измерения индуктивности от Lmin до Lmax, мкГн от 100 до 3000 от 10 до 1000000
    Пределы допускаемой относительной погрешности измерения индуктивности, %, при добротности не менее 0,01 в диапазоне измерений от 10 до 100 мкГн включительно - ±3
    в диапазоне измерений св. 100 до 3000 мкГн включительно ±10 ±1
    в диапазоне измерений св. 3000 до 1000000 мкГн - ±1
    Диапазон измерения тангенса угла диэлектрических потерь tgd, % - от 0,1 до 100,0
    Пределы допускаемой абсолютной погрешности измерения
    тангенса угла диэлектрических потерь, %    		 - ±0,1×tgd
    Диапазон измерения добротности Q, ед. - от 0,01 до 1000,0
    Пределы допускаемой абсолютной погрешности измерения добротности, ед. - ±0,1×Q
    Рефлектометрические измерения
    Диапазоны измерения расстояния при коэффициенте укорочения,
    равном 1,5 (в зависимости от диапазона частот Fmax), м    		 От 204800/Fmax до 38912000/Fmax
    (от 50 до 9500 при Fmax=4096 кГц)
    Пределы допускаемой абсолютной погрешности измерения
    расстояния при коэффициенте укорочения, равном 1,5 (в
    зависимости от диапазона частот Fmax), м    		 ±20480/Fmax (±5 при Fmax=4096 кГц)
    Диапазоны измерения задержки в динамическом диапазоне 70 дБ
    (в зависимости от диапазона частот Fmax), мкс    		 от 38912/Fmax до 389120/Fmax (от 9,5 до 95 при Fmax=4096 кГц)
    Пределы допускаемой абсолютной погрешности измерения
    задержки в динамическом диапазоне 70 дБ (в зависимости от
    диапазона частот Fmax), мкс    		 ±204,8/Fmax (±0,05 при Fmax=4096 кГц)
    Измерение задержки между сигналами на входах RTx (RTx 75) и SYNC
    Диапазон измерения задержки, мкc - от -100000 до 100000
    Пределы допускаемой абсолютной погрешности измерения
    задержки, мкс    		 - ±30
    Параметры измерения затухания 4-полюсников методом ХХ-КЗ
    Диапазоны измерения затухания 4-полюсников, дБ при Fmax =1024 кГц (5 поддиапазонов) от 0 до 30 от 0 до 40
    при Fmax =4096 кГц (2 поддиапазона) от 0 до 30 от 0 до 30
    Пределы допускаемой относительной погрешности измерения
    затухания 4-полюсников, дБ    		 при Fmax =1024 кГц в диапазоне измерений от 0 до 10 дБ включительно ±0,3 ±0,05
    в диапазоне измерений св. 10 до 20 дБ включительно ±0,3 ±0,10
    в диапазоне измерений св. 20 до 30 дБ включительно ±0,5 ±0,15
    в диапазоне измерений св. 30 до 35 дБ включительно - ±0,3
    в диапазоне измерений св. 35 до 40 дБ - ±1,0
    при Fmax =4096 кГц в диапазоне измерений от 0 до 20 дБ включительно ±0,5 ±0,2
    в диапазоне измерений св. 20 до 30 дБ ±2,0 ±1,0
    Измерение параметров кабелей длиной Lкаб в километрах методом ХХ-КЗ
    Диапазоны измерения коэффициента затухания, дБ/км при Fmax =1024 кГц (5 поддиапазонов) от 0 до 35/Lкаб от 0 до 40/Lкаб
    при Fmax 4096 кГц (2 поддиапазона) от 0 до 30/Lкаб от 0 до 30/Lкаб
    Пределы допускаемой абсолютной погрешности измерения коэффициента затухания, дБ/км при Fmax =1024 кГц в диапазоне измерений от 0 до 10/Lкаб дБ/км включительно ±0,3/Lкаб ±0,05/Lкаб
    в диапазоне измерений св. 10/Lкаб до 20/Lкаб дБ/км включительно ±0,3/Lкаб ±0,10/Lкаб
    в диапазоне измерений св. 20/Lкаб до 30/Lкаб дБ/км включительно ±0,5/Lкаб ±0,15/Lкаб
    в диапазоне измерений св. 30/Lкаб до 35/Lкаб дБ/км включительно - ±0,3/Lкаб
    в диапазоне измерений св. 35/Lкаб до 40/Lкаб дБ/км - ±1,0/Lкаб
    при Fmax =4096 кГц в диапазоне измерений от 0 до 20/Lкаб дБ/км включительно ±0,5/Lкаб ±0,2/Lкаб
    в диапазоне измерений св. 20/Lкаб до 30/Lкаб дБ/км ±2,0/Lкаб ±1,0/Lкаб
    Диапазоны измерения модуля собственного импеданса, Ом при Fmax =1024 кГц от 30 до 3000 от 3 до 3000
    при Fmax =4096 кГц от 30 до 600 от 30 до 600
    Пределы допускаемой относительной погрешности измерения модуля собственного импеданса, % при Fmax до 1024 кГц в диапазоне измерений от 3 до 30 Ом включительно - ±1
    в диапазоне измерений св. 30 до 1000 Ом включительно ±3 ±1
    в диапазоне измерений св. 1000 до 3000 Ом ±6 ±1
    при Fmax до 4096 кГц в диапазоне измерений от 30 до 150 Ом включительно ±6 ±2
    в диапазоне измерений св. 150 до 600 Ом ±10 ±2
    Диапазоны измерения фазы собственного импеданса, Ом - от -90 до +90
    Пределы допускаемой абсолютной погрешности измерения фазы собственного импеданса, град при Fmax =1024 кГц - ±2
    при Fmax =4096 кГц - ±5
    Диапазоны измерения погонного сопротивления, Ом/км от 30/Lкаб до 3000/Lкаб от 0,3/Lкаб до 30000/Lкаб
    Пределы допускаемой относительной погрешности измерения погонного сопротивления, % в диапазоне измерений от 0,3/Lкаб до 3/Lкаб Ом/км включительно - ±3/Lкаб
    в диапазоне измерений св. 3/Lкаб до 30/Lкаб Ом/км включительно - ±1/Lкаб
    в диапазоне измерений св. 30/Lкаб до 300/Lкаб Ом/км включительно ±2/Lкаб ±1/Lкаб
    в диапазоне измерений св. 300/Lкаб до 1000/Lкаб Ом/км включительно ±4/Lкаб ±1/Lкаб
    в диапазоне измерений св. 1000/Lкаб до 3000/Lкаб Ом/км включительно ±10/Lкаб ±1/Lкаб
    в диапазоне измерений св. 3000/Lкаб до 30000/Lкаб Ом/км - ±3/Lкаб
    Диапазоны измерения погонной емкости, нФ/км от 3/Lкаб до 3000/Lкаб от 0,1/Lкаб до 10000/Lкаб
    Пределы допускаемой относительной погрешности измерения
    погонной емкости, %    		 в диапазоне измерений от 0,1/Lкаб до 1/Lкаб нФ/км включительно - ±3/Lкаб
    в диапазоне измерений св. 1/Lкаб до 3/Lкаб нФ/км включительно - ±1/Lкаб
    в диапазоне измерений св. 3/Lкаб до 3000/Lкаб нФ/км включительно ±10/Lкаб ±1/Lкаб
    в диапазоне измерений св. 3000/Lкаб до 10000/Lкаб нФ/км включительно - ±3/Lкаб
    Диапазоны измерения погонной индуктивности, мкГн/км от 100/Lкаб до 3000/Lкаб от 10/Lкаб до 1000000/Lкаб
    Пределы допускаемой относительной погрешности измерения погонной индуктивности, % в диапазоне изм. от 10/Lкаб до 100/Lкаб мкГн/км включительно - ±3/Lкаб
    в диапазоне изм. св. 100/Lкаб до 3000/Lкаб мкГн/км включительно ±10/Lкаб ±1/Lкаб
    в диапазоне изм. св. 3000/Lкаб до 1000000/Lкаб мкГн/км - ±1/Lкаб
    Общие характеристики
    Электропитание От сети переменного тока Напряжение, В 220+22
    Частота, Гц 50-33
    Встроенный аккумулятор, заряжаемый от сети переменного тока Длительность работы 5 8 5
    Габаритные размеры в транспортной коробке, мм,
    не более    		 480 х 400 х 190 480 х 400 х 250 360 х 290 х 345
    Масса, кг, не более 8 10 10
    Диапазон температур при транспортировании и хранении, °С от -25 до +55
    Условия эксплуатации Температура окружающей среды, °С от +5 до +40
    Относительная влажность воздуха при +25 °С, %, не более 90

  • Комплект поставки AnCom A-7/3331C0/301

    № Наименование Количество
    1 Блок анализатора А7 1
    2 Сетевой адаптер 1
    3 Кабель питания 1
    4 Кабель измерительный КИ11 2
    5 Кабель измерительный коаксиальный КИ9К 2
    6 Конденсатор для развязки цепей К990 1
    7 Аттенюатор АТ40-150 1
    8 Комплект кабелей и адаптеров (согласно варианту поставки) для подключения к ПК 1
    9 Комплект принадлежностей (нагрузки, делитель) для периодической поверки 1
    10 Комплект принадлежностей (адаптеры, переходники, зажимы согласно варианту поставки) для проведения измерений 1
    11 Комплект принадлежностей (эквиваленты импедансов ЛЭП и конденсаторов связи) для измерений характеристик ФП 1
    12 Комплект принадлежностей (эквиваленты реакторов) для измерений элемента настройки ВЧЗ 1
    13 Компакт-диск (CD) с программным обеспечением и документацией 1
    14 Руководство по эксплуатации 1
    15 Методика поверки 1
    16 Формуляр 1

  • Дополнительная комплектация AnCom A-7/3331C0/301

    Вид: кратко подробно
    Сортировать по: популярности наименованию цене

  • Файлы для AnCom A-7/3331C0/301

Файлы для AnCom A-7/3331C0/301

Все товары группы
Сохранить в PDF Распечатать

Рекомендуем посмотреть также
