CableMaster650
CableMaster 650 — комплект кабельного тестера, щупа и аксессуаров
Код товара: 51490-
-
Гарантия
1 год
-
Производитель
-
Артикул
PS-PD_CM650
Описание комплектa кабельного тестера, щупа и аксессуаров CableMaster 650:
CableMaster 650 - профессиональный тестер витой пары, телефонного и коаксиального кабеля с возможностью измерения длины линии, расстояния до короткого замыкания и определения наличия Ethernet соединения и параметров PoE. Тестер отображает цветную схему распиновки модульных разъемов RJ45/RJ12, измеряет длину кабеля и пар, определяет расстояние до обрыва и короткого замыкания по технологии отражённого импульса (TDR). Результат проверки обжима коннектора выводится на цветной экран и легко воспринимается. Все проводники отображаются реальными цветами. Прибор имеет встроенный тональный генератор для идентификации и трассировки кабеля (отслеживание сигнала осуществляется опциональным щупом PS-CT15). Кроме того, прибор сообщит вам о наличии сетевой активности Ethernet до 1Гб/с и протестирует питание PoE, имитируя реальную нагрузку. Также, есть возможность подавать сигнал для зажигания светодиода порта коммутатора для ускорения его поиска. Результаты можно сохранять в память прибора и передавать на компьютер в виде простого графического отчёта. У пользователя есть возможность самостоятельно обновлять прошивку тестера в случае выхода улучшений от производителя. CableMaster 650 - заслужено является одним из самых продвинутых, современных и качественных в своём классе. Пользователи высоко ценят этот прибор за простоту и функционал.
Особенности комплектa кабельного тестера, щупа и аксессуаров CableMaster 650:
- Тестирование витой пары, телефонных и коаксиальных кабелей;
- Интерфейсы: RJ45, Coax, mini USB;
- Определение длины кабеля (метод TDR);
- Измерение расстояния до обрыва кабеля;
- Измерение расстояния до короткого замыкания проводов в паре и между парами;
- Отображение цветной схемы распиновки проводов в графическом формате;
- Определение перепутанных и расщепленных (Split) пар;
- Определение перекрещенных пар без удаленного идентификатора;
- Зажигание светодиода порта коммутатора (с настраиваемой частотой мигания);
- Тональный генератор для трассировки и идентификации кабеля;
- Тестирование PoE и PoE+ с нагрузкой до 25.5 Вт (IEEE 802.3 af/at);
- Идентификация наличия и типа активного Ethernet соединения до 1 Гб/с;
- Поддержка удаленных идентификаторов схемы распиновки проводов RJ45 № 1-8;
- Поддержка удаленных идентификаторов с номером RJ45 и Coax № 1-20;
- Защита порта тестера от входного напряжения до 66 В (DC) и 55 В (AC);
- Сохранение 250 результатов тестирования. Связь с ПК, генерация отчетов (CSV, PDF);
- Время работы от батарей 20 ч. В режиме ожидания 1,5 года;
- Возможность обновления прошивки тестера;
- Соответствие CE.
-
-
Технические характеристики комплектa кабельного тестера, щупа и аксессуаров CableMaster 650:
Параметр Значение CableMaster 200 CableMaster 500 CableMaster 600 CableMaster 800 Разъемы RJ45 RJ45, 11, Coax RJ45, Coax RJ45, Coax Экран ч.б. ч.б. цветной цветной Схема распиновки проводов T568A/B, crossover да да да да Определение повреждений кабеля да да да да Тональный генератор да да да да Защита от входного напряжения да да да да Индикатор низкого заряда батарей да да да да Автоматическое отключение питания да да да да Прочный корпус да да да да Измерение длины кабеля нет да да да Измерение расстояния до обрыва кабеля нет да да да Зажигание светодиода порта коммутатора нет да да да Измерение расстояния до короткого замыкания нет нет да да Идентификация активного Ethernet на линии нет нет да да Тестирование PoE с нагрузкой нет нет да да Поддержка идентификаторов схемы RJ45 №1-8 нет нет да да Сохранение результатов, генерация отчетов нет нет да да Соответствие CE нет нет да да Ping - запрос на один или список адресов нет нет нет да IPv4 и IPv6 - поддержка протоколов нет нет нет да DHCP/DNS - тестирование серверов нет нет нет да TCP/UDP - тестирование подключения нет нет нет да CDP/LLDP/NDP и VLAN - идентификация нет нет нет да Отображение конфигурации сети нет нет нет да Питание LR44 - 4 шт “Крона” АА - 6 шт АА - 6 шт Время работы от батарей 80 часов 425 часов 20 часов 20 часов Параметр Значение Технология измерений Рефлектометрия (TDR) Интерфейсы RJ45, Coax, USB Измерения параметров кабеля Измерение длины кабеля до 457 м ± (5%+0,3 м) Тестирование кабеля с удаленным идентификатором до 305 м Обнаружение расщепленных пар от 1 до 305 м Поддержка удаленных идентификаторов с определением схемы разводки и номера 8 (RJ 45) Поддержка удаленных идентификаторов с определения номера 20 (RJ 45 или Coax) Power over Ethernet Тестирование PoE по стандарту IEEE 802.3af и IEEE 802.3at (PoE Plus, (более 24 Вт) Тесты для классов и нагрузок кабельных линий до 25,5 Вт (в классе 4 Определяет режим A или B) Active Ethernet Индикация сетевой активности 10/100/1000 Base-T (half/full duplex) Защита по напряжению RJ45 порт - 66В DC или 55В AC, F-connector - 50В DC/AC Общие характеристики Сохранение результатов 250 отчетов тестирования (формат PDF, CSV) Тональный генератор Частота тона: 730 Гц или 1440 Гц Питание 6 x AA, 9VDC, 2 200 мАч Время работы от батарей 20 часов (в режиме ожидания - 1.5 года) Высота работы до 3048 м над уровнем моря Температура работы от 0 до 50 °C Температура хранения от -20 до +60 °C Влажность от 10% до 90%, без конденсации Ударопрочность Высокопрочный PC/ABS пластик выдерживает падение с высоты 1,2 м Экран Цветной LCD с диагональю 7,1 см Безопасность CE Языки English, French, German, Spanish Габариты 47 x 915 x 173 мм Вес 510 г (с батареями) -

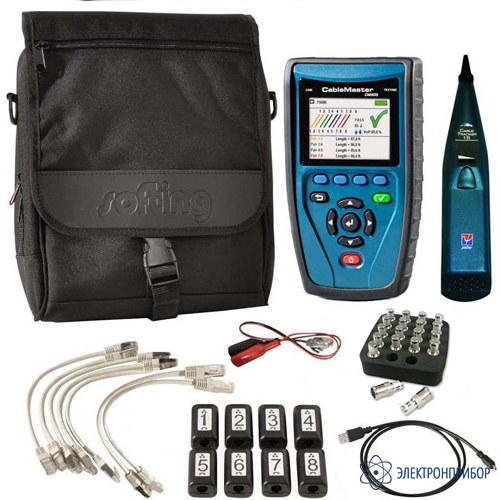

Комплект поставки CableMaster 650

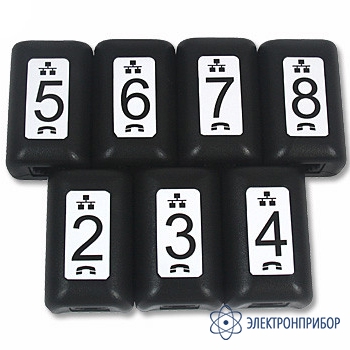

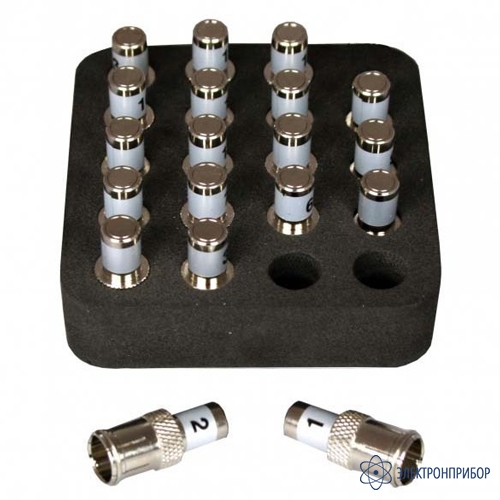

№ Наименование Количество 1 Тестер CableMaster 600 1 2 Индуктивный щуп CT15 для идентификации кабеля 1 3 Удаленный идентификатор схемы проводов RJ-45 8 4 Удаленный идентификатор Coax 19 5 Коммутационный шнур RJ-45 на RJ-45 9 6 Переходник RJ-45 на провода с разъемами типа “крокодил” 1 7 Micro USB кабель 1 8 Батареи АА 6 9 Сумка для тестера и аксессуаров 1 -
Файлы для CableMaster 650
