Fluke DSX-ADD — набор из двух модулей DSX для сертификации СКС (медь), для платформы Versiv
Код товара: 41912-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
72897-18 до 26.10.2024
-
Производитель
-
Артикул
4330144
Сертификаты
Описание набора из двух модулей DSX для сертификации СКС (медь) СКС Fluke DSX-ADD:
Комплект Fluke DSX-ADD для тестирования и сертификации медных линий СКС. Состоит из двух DSX Copper модулей и набора адаптеров. Предназначен для расширения функционала любой модели прибора, на платформе Versiv, имеющей удаленный модуль. Например, кабельного тестера для сертификации СКС, на платформе Versiv DSX-5000 INTL.
-
-
Сравнительные характеристики кабельного тестера DSX-8000 и DSX-5000:
Параметр Значение DSX-8000 DSX-5000 Время тестирования кабелей категории 6A/класса EA 8 сек. 10 сек. Время тестирования кабелей категории 8/класса I/II 15 сек. 1 Время тестирования при диагностике HDTDX/HDTDR ≈ 3 сек. ≈ 3 сек. Внутренняя память ≈ 5 000 кат. 8 с графиками
≈ 12 000 Cat 6A с графиками≈ 12 000 Cat 6A с графиками Точность уровня V (1 ГГц)
Точность уровня VI/2G (2 ГГц) - Измерение асимметрии сопротивления Проверка целостности экранирования Измерение TCL Измерение ELTCTL Измерение CDNEXT Измерение CMRL Встроенный модуль Alien XTalk Адаптер каналов Диапазон 2 ГГц Диапазон 1 ГГц Адаптер постоянных соединений Диапазон 2 ГГц Диапазон 1 ГГц Технические характеристики кабельного тестера для сертификации СКС Fluke DSX-5000:
Параметр Значение Типы кабелей Кабели LAN с экранированной и неэкранированной витой парой Категории TIA 3, 4, 5, 5e, 6, 6A, 8: 100 Ом
Классы ISO/МЭК C, D, E, EA, F, FA и I/II: 100 Ω и 120 ΩАдаптеры со стандартным интерфейсом соединения Адаптеры для тестирования постоянной линии Тип штекера: экранированный RJ45
Дополнительный тип штекера: TeraАдаптеры для каналов Тип гнезда: экранированный RJ45
Дополнительный тип гнезда: TeraСтандарты теста TIA Категории 3, 4, 5, 5e, 6, 6A в соответствии с TIA 568-C.2 ISO/IEC Сертификация кабелей классов C и D, E, EA, F, FA и I/II в соответствии со стандартом ISO/IEC Максимальная частота 1000 МГц Характеристики производительности Режимы тестирования каналов категории 6А/класса EA (или категории более низких каналов) Превышает требования уровня IIIe TIA 1152 и уровня IV МЭК 61935-1 Режимы тестирования класса FA Превышает требования уровня V как и в проекте 4-го издания МЭК61935-1 Длина витой кабельной пары Без дистанционного управления С дистанционным управлением Диапазон 800 м 150 м Разрешение 0,1 м 0,1 м Точность ± (0,3 м + 2 %); 0 м до 150 м
± (0,3 м + 4 %); 150 м до 800 м± (0,3 м + 2 %) Задержка распространения Без дистанционного управления С дистанционным управлением Диапазон 4000 нс 750 нс Разрешение 1 нс 1 нс Точность ± (2 нс + 2 %); 0 нс до 750 нс
± (2 нс + 4 %); 750 нс до 4000 нс± (2 нс + 2 %) Разница задержек Диапазон От 0 нс до 100 нс Разрешение 1 нс Точность ± 10 нс Тестирование сопротивления контурного тока Диапазон 0 Ом до 540 Ом Разрешение 0,1 Ом Точность ± (1 Ом + 1%) Время восстановления после перегрузки Менее 10 минут для номинальной погрешности после перегрузки. Напоминание при повторяющемся или длительном перенапряжении Параметры окружающей среды Рабочая температура От 0°C до 45 °C Температура хранения От -10° C до +60 °C Рабочая относительная влажность От 0 % до 90 %, от 0 °C до 35 °C
От 0 % до 70 %, от 35 °C до 45 °CВибрация Случайная, 2 г, 5–500 Гц Ударная нагрузка Испытание на падение с высоты 1 м с модулем и адаптером и без Безопасность CSA 22,2 №61010, МЭК 61010-1-ое 3-тье издание Рабочая высота над уровнем моря 4 000 м
3 200 м с адаптером переменного токаЭлектромагнитная совместимость EN 61326-1 Общие технические характеристики Скорость автотеста Полный двусторонний автотест соединений категории 5e или 6/класса D или E: 9 секунд;
Полный автотест соединений категории 6A класса EA (обе стороны): 10 секундПоддерживаемые параметры тестирования (Выбранный стандарт тестирования определяет параметры и частотный диапазон тестов) Схема соединений, длина, задержка на прохождение, неравномерность задержки, сопротивление контура DC, вносимые потери (затуханий), потери на отражение (RL), NEXT, отношение перекрестных наводок и затухания (ACR-N), ACR-F (ELFEXT), суммарные ACR-F (ELFEXT), суммарные NEXT, суммарные ACR-N, суммарные наводки на ближнем конце (PS ANEXT), суммарные наводки на дальнем конце (PS AACR-F) Защита на входе Защита от непрерывного напряжения, подаваемого телекоммуникационными компаниями, и сверхтока 100 мА.
Случайные перенапряжения в сети ISDN не вызовут поврежденийДисплей 5,7 в LCD-дисплее с проекционно-емкостным сенсорным экраном Корпус Высокопрочный пластик с ударостойким покрытием Основной и удаленный модули Блок литиево-ионных батарей, 7,2 В Типичный срок эксплуатации аккумулятора 8 ч< Время зарядки При выключенном тестере: 4 часов зарядки от 10 % заряда до 90 % заряда Поддерживаемые языки Английский, французский, немецкий, итальянский, японский, португальский, испанский, китайский, корейский, русский, традиционный китайский, чешский, польский, шведский, венгерский Встроенный адаптер Wi-Fi Соответствует стандартам IEEE 802.11 a/b/g/n; два диапазона (2,4 ГГц и 5 ГГц) Размеры Главный блок Versiv с установленным модулем DSX и элементом питания: 6,67 x 13,33 x 27,94 см Масса Главный блок Versiv с установленным модулем DSX и элементом питания: 1,28 кг -

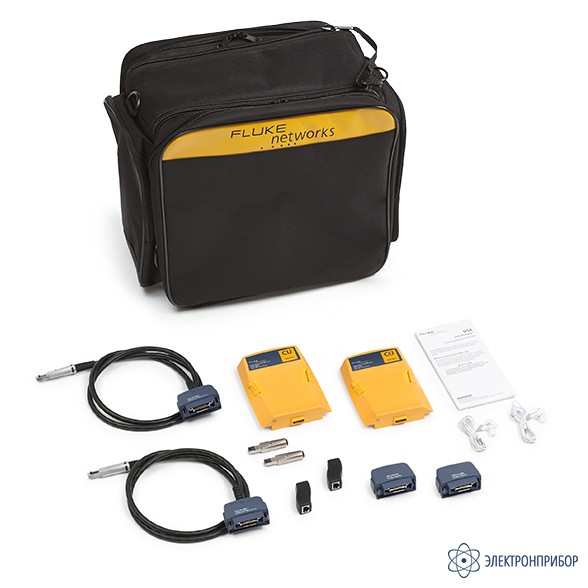

Комплект поставки Fluke DSX-ADD
№ Наименование Количество 1 Модуль Fluke DSX-5000 CableAnalyzer 2 2 Комплект адаптеров постоянного соединения категории 6A/класса EA 1 3 Комплект адаптеров каналов категории 6A/класса EA 1 4 Переговорное устройство 2 5 Ручной ремешок 2 6 Плечевой ремень 2 7 Кейс для переноски 1 8 Компакт-диск с программным обеспечением Versiv с открытым исходным кодом 1 9 Зарядное устройство переменного тока 2 10 Универсальный соединитель 2 11 Терминатор AxTalk 2 12 Заявление о калибровке 1 13 Руководство по началу работы 1 -
Дополнительная комплектация Fluke DSX-ADD
-
