Fluke OFPQI-MFP — комплект для устранения неисправностей многомодовых и одномодовых кабелей в центре обработки данных

Код товара: 42538
  • Комплект для устранения неисправностей многомодовых и одномодовых кабелей в центре обработки данных Fluke OFPQI-MFP Комплект для устранения неисправностей многомодовых и одномодовых кабелей в центре обработки данных Fluke OFPQI-MFP Комплект для устранения неисправностей многомодовых и одномодовых кабелей в центре обработки данных Fluke OFPQI-MFP
    Является модификацией Fluke OptiFiber Pro OTDR

    • Гарантия

      1 год

    • Производитель

      Fluke Networks

    • Артикул

      4273719

    Описание тестера оптоволокна Fluke OptiFiber Pro OTDR:

    Fluke OptiFiber Pro OTDR – это первый в отрасли OTDR, специально предназначенный для выполнения задач волоконно-оптических структур предприятий. Этот инструмент сертифицирования и диагностики неисправностей совмещает в себе упрощенное питание, непревзойденную эффективность и точные функции, необходимые для диагностики неисправностей оптоволокна в университетском городке, центре обработки данных и хранилище.

    Модели Fluke OptiFiber Pro OTDR доступны в 2 версиях: беспроводной и проводной. Беспроводная версия включает встроенный Wi-Fi-адаптер для передачи результатов в службу LinkWare Live. В проводных версиях для клиентов, которым не требуется передача данных по Wi-Fi, встроенный Wi-Fi-адаптер отключен.

    Fluke OptiFiber Pro OTDR улучшает тестирование волоконно-оптических кабелей благодаря единственному в отрасли интерфейсу для смартфона, который позволяет техническому специалисту стать экспертом по тестированию волоконно-оптических сетей. Конфигурация OTDR DataCenter устраняет погрешности и ошибки, возникающие при тестировании оптоволокна в центре обработки данных. Сверхмалые мертвые зоны позволяют тестировать оптоволоконные коммутационные шнуры в виртуализированных центрах обработки данных. Все эти возможности, а также кратчайшее в отрасли время трассировки делают Fluke OptiFiber Pro OTDR предметом первой необходимости.

    Технология SmartLoop OTDR позволяет выполнять автоматическое тестирование и анализ двух волокон с помощью одного теста. Данный режим позволяет автоматически разделить два волокна для индивидуального анализа по принципу «прошёл/не прошёл», их отображения на экране прибора и в отчетах. Это не только сокращает время тестирования как минимум на половину, но и обеспечивает двунаправленное тестирование без перемещения Fluke OptiFiber Pro OTDR на дальний конец линии.

    Пользовательский интерфейс для смартфона:

    Большинство OTDR предназначены для множества областей применения, что усложняет навигацию в пользовательском интерфейсе и его интерпретацию. Fluke OptiFiber Pro OTDR совмещает новейшую интерфейсную технологию, основанную на жестах, с емкостным сенсорным экраном для обеспечения инновационного и удобного в использовании Fluke OptiFiber Pro OTDR.

    Преимущества:

    • Управление с помощью касаний и скольжения для выбора и прокрутки пунктов меню;
    • Изменение масштаба с помощью технологии мультитач позволяет легко управлять графической трассировкой волокна;
    • Дизайн, основанный на задачах, для сокращения числа переключений между экранами;
    • Емкостный сенсорный экран исключает необходимость повторной калибровки, которая требуется для устаревших сенсорных экранов;
    • Экранная справка на основании контекста предоставляет пользователям дополнительную информацию или рекомендации по решению проблем.

    Оптимизировано для центра обработки данных:

    С учетом виртуализации серверов и мультигигабитных соединений между серверами, сетями и хранилищами архитектура центра обработки данных подразумевает использование большего числа коммутационных шнуров и соединителей сверхплотной топологии, что делает OTDR операторского класса с большими мертвыми зонами неэффективными. Fluke OptiFiber Pro OTDR не только делает возможным использование оптоволокна в центрах обработки данных, но и обеспечивает высочайший уровень точности для быстрого устранения проблем. Простым нажатием пользователь может выбрать режим центра обработки данных для OTDR – без дополнительного времени на точную настройку, которое требуется для существующих OTDR. OTDR в режиме центра обработки данных автоматически определяет параметры OTDR – алгоритмы определения конца, продолжительность импульсов и т. п. – без путаницы в отношении коротких соединений или числа соединителей.

    Преимущества:

    • Сверхмалые мертвые зоны событий и затуханий позволяют точно найти события и неисправности оптоволоконных соединений;
    • Режим центра обработки данных OTDR™ автоматически настраивает конфигурацию для быстрого тестирования оптоволокна в центре обработки данных;
    • Функция карты событий EventMap представляет события для оптоволокна таким образом, что экспертный анализ трассировки не требуется.

    SmartLoop OTDR:

    Технология Smartloop OTDR позволяет выполнять автоматическое тестирование и анализ двух волокон в одном тесте в соответствии с требованиями стандарта. Данный режим позволяет автоматически разделить два волокна для индивидуального анализа по принципу «прошёл/не прошёл», их отображения на экране прибора и в отчетах. Это не только сокращает время тестирования как минимум в два раза, но и обеспечивает двунаправленное тестирование без перемещения OTDR на дальний конец линии. Помимо более быстрого выполнения работы, Smartloop OTDR повышает удобство и скорость тестирования в условиях, когда добраться до дальнего конца трудно или даже опасно, так как рефлектометр никогда не надо перемещать на дальний конец тестируемой линии. SmartLoop не только ускоряет выполнение тестирования, но и соответствует требованиям стандартов, при этом во время двунаправленных тестов кабели ввода и вывода остаются в исходном положении. Точные и быстрые тесты с помощью SmartLoop — включены бесплатно во всех модулях Fluke OptiFiber Pro OTDR.

    Уникальная сертификация, гибкость и эффективность:

    Важным аспектом в максимальном повышении значимости OTDR является правильное планирование его ежедневного использования. Благодаря встроенной функции управления проектами Fluke OptiFiber Pro OTDR позволяет координатору проектов задать роль, настройки и соответствующие задачи для каждого пользователя, преобразуя OTDR в единый инструмент для тестирования волокна с возможностями планирования, проверки, сертификации и составления отчетов.

    Fluke OptiFiber Pro OTDR повышает эффективность работы, позволяя планировщику рабочего процесса управлять профилями операторов и работ для каждого проекта – определенные задачи и идентификаторы кабелей можно присваивать отдельным операторам. Также можно легко контролировать ход и статус каждого проекта.

    Преимущества:

    • Полная функциональность OTDR, которая сертифицирует производительность оптоволокна на основании присвоения задач каждому оператору;
    • Мощные возможности управления проектами обеспечивают совместное использование OTDR каждым оператором с четким присвоением задач;
    • Простой контроль хода работы с результатами «пройдено/не пройдено»;
    • Генерирование отчетов на экране и загрузка в приложение LinkWare™.

    Осмотр и сертификация торцов разъемов:

    Система видео инспекции FiberInspector Pro, встроенная в Fluke OptiFiber Pro OTDR, позволяет быстро проверять состояние торцевых поверхностей оптоволоконных кабелей внутри портов и коннекторов коммутационных кабелей. Благодаря автоматической сертификации состояния коннектора, выполняемой за 1 секунду, по принципу «ПРОШЕЛ/НЕ ПРОШЕЛ» в соответствии со стандартом IEC 61300-3-35 устраняется человеческий фактор, при этом любой может стать экспертом по осмотру оптоволокна. Результаты могут быть сохранены в отчете о сертификации вместе с результатами OTDR.

    Другие ключевые возможности:

    Чрезвычайно малые мертвые зоны событий и затуханий Fluke OptiFiber Pro OTDR максимально эффективно использует самые сложные оптические технологии для обеспечения минимальных мертвых зон событий (стандарт 0,5 м для MM) и затухания (стандарт 2,2 м для MM и 3,6 м для SM) для любого OTDR. Такой технологический прогресс позволяет Fluke OptiFiber Pro OTDR регистрировать и измерять расположенные рядом неисправности в современных центрах обработки и хранения данных с множеством соединителей, чего не могут другие OTDR.

    Управляющее программное обеспечение LinkWare™ Эффективно используя программное обеспечение LinkWare Cable Test Management, пользователи Fluke OptiFiber Pro OTDR могут легко применять возможности управления проектами, генерирования отчетов и обновления программного обеспечения для управления рабочим процессом и объединения результатов тестирования.

    2-секундная трассировка на длину волны Очередным преимуществом Fluke OptiFiber Pro OTDR является скорость сбора данных. В режиме быстрого тестирования полный набор данных собирается за две секунды на длину волны. Затем Fluke OptiFiber Pro OTDR анализирует данные и отображает их в качестве карты событий EventMap, таблицы или трассировки. В результате на тестирование тратится меньше времени. Больше времени можно уделить для выполнения других задач.

    Справка на экране – корректировочная мера Экранная справка предоставляет варианты корректированных мер для решения проблем с оптоволокном на каждом этапе тестирования. Предлагаемые варианты «помощи» зависят от контекста, что позволяет легко определить возможные решения. Разборчивый серый значок в левом нижнем углу отображает рекомендованные корректировочные меры.

    LinkWare™ Live – служба управления результатами испытаний:

    LinkWare Live — это облачная служба, позволяющая управлять сертификационными работами в любое время, в любом месте, с кем угодно и на каком угодно устройстве. С LinkWare Live вы сможете:

    • Отслеживайте все испытания на каждой работе. Получайте обзор каждого проекта с любого смарт-устройства. Получайте подробные детали каждого отдельного теста. Мгновенно получайте уведомления о неправильном параметре тестирования или идентификаторах кабелей;
    • Сделайте это правильно с первого раза. определять идентификаторы кабелей и параметры тестирования на компьютере или планшете;
    • Автоматически обновлять тестеры. Стандарты могут изменяться без предварительного уведомления, а из-за устаревшего отчета о тестировании вы сможете потерять много времени на повторные проверки. LinkWare Live автоматически обеспечивает, что ваши тестеры работают в соответствии с последними стандартами тестирований;
    • Хватит тратить время и бензин, перевозя тестеры обратно в офис. Загружайте результаты тестирования прямо с объекта в службу LinkWare Live по сети Wi-Fi. Затем загружайте их автоматически для нужного задания и формирования отчетов с помощью LinkWare PC;
    • Избегайте задержек в осуществлении проектов. Отслеживайте местоположение и контролируйте статус всех тестеров — калибровку и версию встроенного программного обеспечения;
    • Поддержка всех моделей Versiv: DSX-5000, CertiFiber Pro, OptiFiber Pro и FI-7000.

  • Технические характеристики тестера оптоволокна Fluke OptiFiber Pro OTDR:

    Параметр Значение
    Многомодовый модуль Одномодовый модуль Модуль Quad
    Длины волн 850 нм +/- 10 нм
    1300 нм +35/-15 нм    		 1310 нм +/- 25 нм
    1550 нм +/- 30 нм    		 850 нм +/- 10 нм
    1300 нм +35/-15 нм
    1310 нм +/- 25 нм
    1550 нм +/- 30 нм
    Совместимые типы оптоволокна 50/125 мкм
    62,5/125 мкм    		 Одномодовый 50/125 мкм
    62,5/125 мкм
    Одномодовый
    Мертвая зона событий 1 850 нм: 0,5 м стандарт
    1300 нм: 0,7 м стандарт    		 1310 нм: 0,6 м стандарт
    1550 нм: 0,6 м стандарт    		 850 нм: 0,5 м стандарт
    1300 нм: 0,7 м стандарт
    1310 нм: 0,6 м стандарт
    1550 нм: 0,6 м стандарт
    Мертвая зона затухания 2 850 нм: 2,5 м стандарт
    1300 нм: 4,5 м стандарт    		 1310 нм: 3,6 м стандарт
    1550 нм: 3,7 м стандарт    		 850 нм: 2,5 м стандарт
    1300 нм: 4,5 м стандарт
    1310 нм: 3,6 м стандарт
    1550 нм: 3,7 м стандарт
    Динамический диапазон 3, 5, 6 850 нм: 28 дБ, стандартно
    1300 нм: 30 дБ, стандартно    		 1310 нм: 32 дБ, стандартно
    1550 нм: 30 дБ, стандартно    		 850 нм: 28 дБ, стандартно
    1300 нм: 30 дБ, стандартно
    1310 нм: 32 дБ, стандартно
    1550 нм: 30 дБ, стандартно
    Установка максимальной длины 40 км 130 км MM: 40 км
    SM: 130 км
    Диапазон измерения
    расстояния 4, 5, 7, 8, 9, 10    		 850 нм: 9 км
    1300 нм: 35 км    		 1310 нм: 80 км
    1550 нм: 130 км    		 850 нм: 9 км
    1300 нм: 35 км
    1310 нм: 80 км
    1550 нм: 130 км
    Диапазон отражающей способности 4, 5 850 нм: -14 дБ – -57 дБ (стандартно)
    1300 нм: -14 дБ – -62 дБ (стандартно)    		 1310 нм: -14 дБ – -65 дБ (стандартно)
    1550 нм: -14 дБ – -65 дБ (стандартно)    		 850 нм: -14 дБ – -57 дБ (стандартно)
    1300 нм: -14 дБ – -62 дБ (стандартно)
    1310 нм: -14 дБ – -65 дБ (стандартно)
    1550 нм: -14 дБ – -65 дБ (стандартно)
    Разрешающая способность пробы 3 см - 400 см 3 см - 400 см 3 см - 400 см
    Продолжительность импульса (номинальная) 850 нм: 3, 5, 20, 40, 200 нс
    1300 нм: 3, 5, 20, 40, 200, 1000 нс    		 1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс 850 нм: 3, 5, 20, 40, 200 нс
    1300 нм: 3, 5, 20, 40, 200, 1000 нс
    1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс
    Время тестирования (на длину волны) Автоматическая настройка: 5 с (стандартно) Автоматическая настройка: 10 с (стандартно) Автоматическая настройка:
    MM – 5 с (стандартно)
    SM – 10 с (стандартно)
    Настройка быстрого тестирования:
    2 с (стандартно)    		 Настройка быстрого тестирования:
    5 с (стандартно)    		 Настройка быстрого тестирования:
    MM – 2 с (стандартно)
    SM – 5 с (стандартно)
    Настройка наивысшей точности:
    2 – 180 с    		 Настройка наивысшей точности:
    5 – 180 с    		 Настройка наивысшей точности:
    MM – 2 – 180 с M
    SM – 5 – 180 с
    Настройка FaultMap:
    2 с (стандартно), 180 с (макс.)    		 Настройка FaultMap:
    10 с (стандартно), 180 с (макс.)    		 Настройка FaultMap:
    MM – 2 с (стандартно), MM – 180 с (макс.)
    SM – 10 с (стандартно), SM – 180 с (макс.)
    Настройка OTDR для центра обработки данных:
    1 с (стандартно при 850 нм), 7 с (макс.)    		 Настройка OTDR для центра обработки данных:
    20 с (стандартно), 40 с (макс.)    		 Настройка OTDR для центра обработки данных:
    MM – 1 с (стандартно при 850 нм) MM – 7 с (макс.)
    SM – 20 с (стандартно) SM – 40 с (макс.)
    Ручная настройка:
    3, 5, 10, 20, 40, 60, 90, 120, 180 с    		 Ручная настройка:
    3, 5, 10, 20, 40, 60, 90, 120, 180 с    		 Ручная настройка:
    -3, 5, 10, 20, 40, 60, 90, 120, 180 с SM - 3, 5, 10, 20, 40, 60, 90, 120, 180 с
    Примечание:
    1 Измерение выполняется при 1,5 дБ ниже ненасыщенного пика отражения и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима.
    2 Измерение выполняется при отклонении +/- 0,5 дБ от обратного рассеяния и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < - 50 дБ для одномодового режима.
    3 Для стандартного коэффициента обратного рассеяния для оптоволокна OM1: 850: -65 дБ, 1300: -72 дБ.
    4 Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OM2-OM4: 850 нм: -68 дБ; 2,3 дБ/км: 1300 нм: -76 дБ; 0,6 дБ/км.
    5 Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OS1-OS2: 1310 нм: -79 дБ; 0,32 дБ/км; 1550 нм: -82 дБ; 0,19 дБ/км.
    6 SNR=1 метод, 3 минут в среднем, самая долгая продолжительность импульса.
    7 850 = 9 км стандартно для поиска конца или 7 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
    8 1300 = 35 км стандартно для поиска конца или 30 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
    9 1310 = 80 км стандартно для поиска конца или 60 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 20 дБ перед событием).
    10 1550 = 130 км стандартно для поиска конца или 90 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
    11 Не включает погрешность показателя преломления и погрешность автоматического определения местоположения события.
    12 дБ колебания на шаг 1 дБ.
    13 Относится к обратному рассеянию трассировки в пределах диапазона расстояния, на котором OTDR может найти событие 0,1 дБ.
    ДОПОЛНИТЕЛЬНЫЕ КЛЮЧЕВЫЕ СПЕЦИФИКАЦИИ
    Спецификация датчика FiberInspector
    Увеличение ~ 200-кратное увеличение с дисплеем OptiFiber Pro
    Источник света Синий светодиод
    Источник питания Базовый блок Versiv
    Поле обзора (FOV) Горизонтально: 425 мкм
    Вертикально: 320 мкм
    Минимальный регистрируемый размер частиц 0,5 мкм
    Размеры Приблизительно 6,75 x 1,5 дюйма (1175 x 35 мм) без наконечника адаптера
    Масса 200 г
    Диапазон температур Рабочая: 0 – +50 °C
    Хранение: от -20°C до +70°C
    Сертификация CE (при использовании с базовым блоком)
    Спецификации VFL
    Управление включением/выключением Механический выключатель и кнопка на сенсорном экране
    Выходная мощность 316 мкВт (-5 дБм) = пиковая мощность = 1,0 мВт (0 дБм)
    Рабочая длина волны Номинал 650 нм
    Ширина спектра (среднеквадратичное значение) ±3 нм
    Режимы вывода Непрерывные волны и импульсный режим (2 - 3 Гц частоты мигания)
    Соединительный адаптер 2,5 мм, универсальный
    Безопасность лазера (классификация) Класс II CDRH, соответствие стандарту EN 60825-2
    Общие характеристики
    Масса Основной блок с модулем и аккумулятором: 1,28 кг
    Размеры Основной блок с модулем и аккумулятором: 6,67 x 13,33 x 27,94 см
    Питание Блок литиево-ионных батарей, 7,2 В
    Время работы от батарей Восьмичасовая работа OTDR в автоматическом двухволновом режиме, без подсоединенного видеодатчика, 150 м оптоволокна
    Встроенный адаптер Wi-Fi Соответствует стандартам IEEE 802.11 a/b/g/n; два диапазона (2,4 ГГц и 5 ГГц)
    Время зарядки При выключенном тестере: 4 часа зарядки, чтобы зарядить от 10% до 90%
    При включенном тестере: 6 часов зарядки, чтобы зарядить от 10% до 90% с включенным тестером
    Требования к окружающей среде
    Рабочая температура* -10...+45 ºC
    Диапазон нерабочих температур -30...+60 ºC
    Рабочая высота над уровнем моря 4 000 м
    3200 м с адаптером переменного тока
    Высота над уровнем моря при хранении 12 000 м
    Электромагнитная совместимость EN 61326-1

    * При использовании питания от батареи. При питании от источника переменного тока: 0 – 45 ºC. Функция трассировки в реальном времени используется не более 5 минут в 15-минутный период. Для продолжительного использования функции трассировки в реальном времени максимальная температура окружающей среды должна составлять 35 ºC.
    * Для сохранения емкости батареи не рекомендуется содержать ее при температуре ниже -20 °C (-4 °F) или выше 50 °C (122 °F) дольше одной недели.

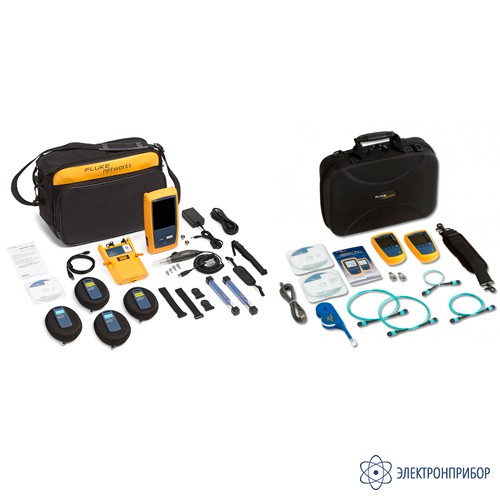

  • Комплект поставки Fluke OFPQI-MFP

    № Наименование Количество

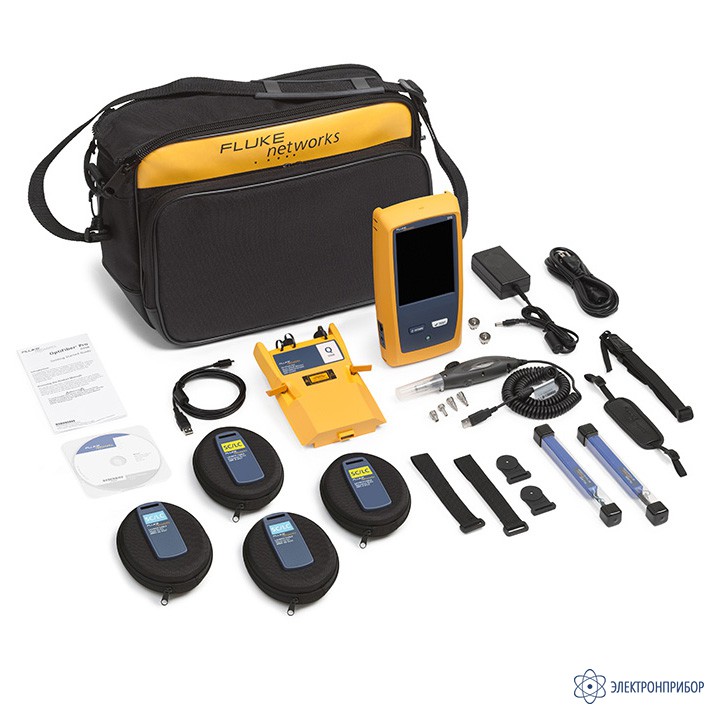

    1 Комплект OptiFiber Pro Quad OTDR с набором для обследования OFP-100-QI 1

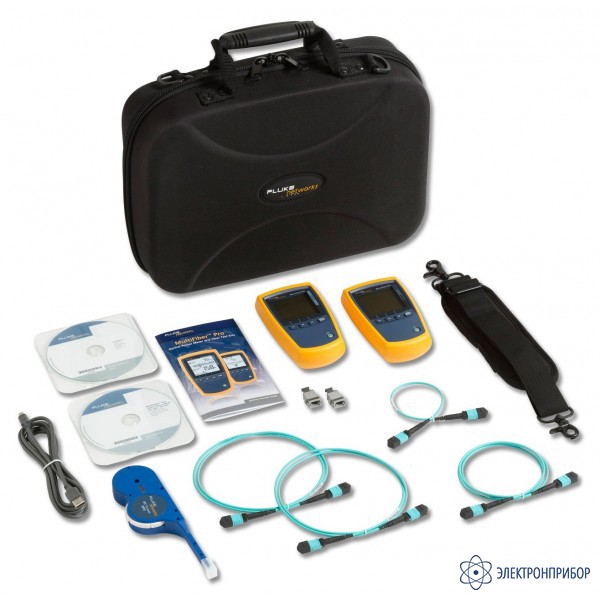

    2 Измеритель оптической мощности MultiFiber Pro MFTK1200 1
    3 Наконечник датчика MPO и рукоятка передатчика для коммутационных шнуров и соединителей FI1000-MPO-UTIP 1
