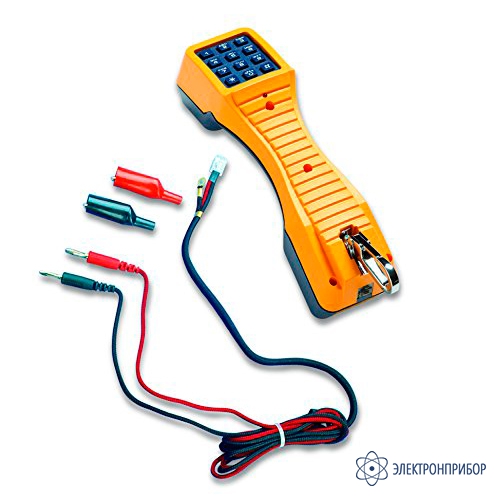

Fluke 19800003 — комплект для тестирования телефонных линий с переходом со штекера на зажим типа «крокодил»

Код товара: 48652
  • Является модификацией Fluke TS19

    • Гарантия

      1 год

    • Производитель

      Fluke Networks

    • Артикул

      2326557

    Назначение комплекта для тестирования телефонных линий Fluke TS19:

    Набор для тестирования Fluke TS19 сочетает в себе все существенные черты тестовых наборов по доступной цене. Этот тестовый набор был специально разработан для штатных техничестких специалистов телекоммуникаций. Его монитор с высоким сопротивлением предотвращает случайные нарушения сервиса при подключении к каналу данных в режиме мониторинга, обеспечивая тем самым целостность критических каналов данных. Такие функции, как тоновый (DTMF) или импульсный режим, возможности разговора/мониторинга, кнопка проверки полярности и повторный набор последнего номера делают этот тестовый набор идеальным сочетанием возможностей и цены.

    Комплект для тестирования телефонных линий Fluke TS19 поддерживает технологию DataSaf, импульсный и тоновый набор, режимы разговора/мониторинга, а также функции набора последнего номера.

    Особенности комплекта для тестирования телефонных линий Fluke TS19:

    • DataSafe высокого импенданса, работа в режиме монитора;
    • Тоновый (DTMF) и импульсный набор;
    • Повторный набор последнего номера;
    • Индикация полярности в режиме «Talk».

  • Технические характеристики комплекта для тестирования телефонных линий Fluke TS19:

    Параметр Значение
    Электрическая часть
    Предел линии Максимум 2,4 кОм на 48 В постоянного тока (номинально 15 мА тока в контуре минимум)
    Сопротивление постоянному току (в режиме разговора) 150 Ом типичн. при 80 мА тока
    Сопротивление переменного тока (Режим мониторинга) Низкий импеданс (кольцевая позиция) 600 Ом при 1 кГц типичн.;
    Высокий импеданс (позиция HI Z) минимум 100 кОм при 1 кГц
    Выходной сигнал при импульсном наборе 10 пакетов в секунду 0,5 пакетов в секунду
    Частота импульсов 60 % ± 2 %
    Разрыв в процентах 800 мс типичн.
    Межсерийный интервал утечки во время перерыва > 50 кОм
    Выходной DTMF-сигнал максимум ±1 %
    Уровень погрешности тоновой частоты на пару тонов дБм максимум, - дБм минимум
    Расхождение между высоким и низким тоном 4 дБ максимум
    Физические характеристики
    Габариты, ДхШхВ 22,2 х 6,03 х 8,57 см
    Масса 0,307 кг
    Внешние условия
    Температура Рабочая: -5 °С — °C
    Хранение: -40 °С — °C
    Падение Испытание падением с высоты 1 метра, 4 раза
    Высота над уровнем моря До 3 000 метров максимум
    Относительная влажность 10 % — 80 % (без конденсата)
    Использованные регулирующие стандарты 47 CFR Раздел 15, Подраздел B
    ICES-003 Издание 3
    AS/NZS 3548
    Директива EMC 89/336/EEC, EN 55022:98, EN 61326:97, A1:98 приложения С, ЕN 61000-4-2, EN 61000-4-3
    Директива LV 73/23/EEC, EN 610010,1 (1993)
    Сертификаты и соответствия CAN/CSA-C22.2 № 60950-1-03
    CAN/CSA-C22.2 № 1010,1-92 CSA-C22.2 № 1010.1B-97, UL/ANSI 3111-1

  • Комплект поставки Fluke 19800003

    № Наименование Количество
    1 Тестовая трубка монтера TS19 1
    2 Комплект шнуров с разъемами "банан" и съемными зажимами типа "крокодил" 1
