Fluke CFP2-100-M INT — комплект для тестирования оптических потерь

Код товара: 48479
  • 55871-13
    Комплект для тестирования оптических потерь Fluke CFP2-100-M INT Комплект для тестирования оптических потерь Fluke CFP2-100-M INT
    Является модификацией Fluke CertiFiber Pro

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      55871-13 до 25.09.2024

    • Производитель

      Fluke Networks

    • Артикул

      4955708

    Назначение комплекта для тестирования оптических потерь Fluke CertiFiber Pro:

    Комплект для тестирования оптических потерь Fluke CertiFiber Pro улучшает сертификацию оптоволоконных кабельных соединений. Пользовательский интерфейс Taptiv упрощает настройку, устраняет ошибки испытания и ускоряет поиск и устранение неисправностей. Мастер установки эталонного значения позволяет установить правильное эталонное значение и предотвращает ошибку отрицательного значения потери. Основанный на соответствующей требованиям завтрашнего дня платформе Versiv модуль CertiFiber Pro OLTS обеспечивает объединенное тестирование уровня 1 (базового)/уровня 2 (расширенного) и составление отчетов при совместном использовании модуля OptiFiber Pro. Удобный модуль Quad поддерживает как одномодовые, так и многомодовые соединения и отвечает требованиям многомодовых модулей Encircled Flux. Также доступны модули сертификации медных соединений, анализа сети Wi-FI и поиска и устранения неисправностей сети Ethernet. Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare.

    Возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов, предоставляемая Fluke CertiFiber Pro, позволяет обследовать и сертифицировать торцевую поверхность волоконно-оптических коннекторов быстрее одной секунды, чтобы выполнить работу с первого раза. Эта возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов предоставляет автоматическую сертификацию «ПРОШЕЛ/НЕ ПРОШЕЛ» и устраняет неизвестность из обследования волокна, поэтому любой может стать экспертом.

    Модели Fluke CertiFiber Pro доступны в 2 версиях: беспроводной и проводной. Беспроводная версия включает встроенный Wi-Fi-адаптер для передачи результатов в службу LinkWare Live. В проводной версии для клиентов, которым не требуется передача данных по Wi-Fi, встроенный Wi-Fi-адаптер отключен.

    Особенности комплекта для тестирования оптических потерь Fluke CertiFiber Pro:

    • Сокращенное время сертификации – два оптоволокна на двух длинах волны за три секунды;
    • Полное соответствие требованиям Encircled Flux, необходимое для ANSI/TIA и ISO/IEC;
    • Объединенное тестирование Уровня 1 (базового)/Уровня 2 (расширенного) и составление отчетов при совместном использовании с OptiFiber® Pro;
    • Мастер установки эталона проверяет эталонные шнуры (TRC) по ISO/IEC 14763-3 и устраняет ошибки отрицательных потерь;
    • Сертификация торцевой поверхности волоконно-оптического кабеля с обоих концов в соответствии с IEC 61300-3-35;
    • Система управления ProjX™ позволяет убедиться в том, что все работы выполняются правильно и эффективно;
    • Обеспечивает автоматический анализ «пройдено/сбой» в соответствии с отраслевыми стандартами или индивидуальными пределами;
    • Сертификация «ПРОШЕЛ/НЕ ПРОШЕЛ» торцевой поверхности волоконно-оптического коннектора с обоих концов;
    • Графическая индикация проблемных зон на торцевой поверхности волоконно-оптического кабеля, возникающих из-за загрязнений и повреждений поверхности коннектора;
    • Модульный дизайн Versiv™ используется для сертификации медных соединений, определения уровня потерь оптоволоконных сетей, рефлектометрии и инспектирования торцевой поверхности волокна;
    • Пользовательский интерфейс Taptive™ предоставляет простые анимированные инструкции для устранения неверной эталонной настройки и ошибок с «отрицательными потерями»;
    • Удобный модуль Quad поддерживает как многомодовое, так и одномодовое тестирование потерь;
    • Увеличенная длина одномодовых соединений – до 130 км;
    • Встроенный визуальный локализатор неисправностей;
    • Анализируйте результаты тестов и создавайте профессиональные отчеты о тестировании, используя программное обеспечение управления LinkWare™;
    • Совместим с Linkware™ Live, что позволяет легко отслеживать работу, получать доступ в реальном времени к результатам тестирования, чтобы быстро устранять проблемы в полевых условиях и легко передавать и объединять результаты тестов с тестера в ПО LinkWare™ PC Cable Test Management Software.

    Стандарты комплекта для тестирования оптических потерь Fluke CertiFiber Pro:

    • Позволяет объединенную сертификацию OLTS Tier 1 (базовую), OTDR Tier 2 (расширенную), инспекцию поверхности торцов и отчеты, находясь в паре с OptiFiber™ Pro OTDR;
    • Мастер установки эталона проверяет эталонные шнуры (TRC) по ISO/IEC 14763-3 и устраняет ошибки отрицательных потерь;
    • Совместимость условий оптического запуска с Encircled Flux в соответствии с требованиями стандартов ANSI/TIA и ISO/IEC;
    • Сертификация торцевой поверхности волоконно-оптического кабеля с обоих концов в соответствии с IEC 61300-3-35.

    Производительность комплекта для тестирования оптических потерь Fluke CertiFiber Pro:

    • Трехсекундный автотест – (в четыре раза быстрее тестеров прошлого) включает измерение оптических потерь в двух оптоволокнах на двух длинах волны с измерением расстояния и расчет допустимого бюджета потерь;
    • Обеспечивает автоматический анализ «пройдено/сбой» в соответствии с отраслевыми стандартами или индивидуальными пределами;
    • Определяет неверные процедуры тестирования, ставшие причиной отрицательных результатов потери;
    • Сертификация «ПРОШЕЛ/НЕ ПРОШЕЛ» торцевой поверхности волоконно-оптического коннектора с обоих концов;
    • Графическая индикация проблемных зон на торцевой поверхности волоконно-оптического кабеля, возникающих из-за загрязнений и повреждений поверхности коннектора;
    • Взаимозаменяемые адаптеры измерителя мощности доступны для всех типов разъемов (SC, ST, LC и FC), чтобы обеспечить наиболее точный метод одной перемычки;
    • Встроенный локатор Visual Fault Locator (VFL) для базовой диагностики неисправностей и определения полярности;
    • Возможность двойного измерения длин волн на одном оптоволокне позволяет тестеру использоваться в условиях, которые требуют только одно волоконно-оптическое соединение;
    • Соответствует требованиям TIA-526-14-B и IEC 61280-4-1 Encircled Flux без дополнительного оборудования или процедур.

    Сертификация торцевой поверхности волоконно-оптического кабеля с обоих концов:

    Грязь на торцевой поверхности волоконно-оптического коннектора является основной причиной неисправности оптоволокна. Грязь приводит к увеличению вносимых потерь и обратного отражения, а также наносит ущерб оптическим соединениям. Измерение величины вносимых потерь поможет выявить эту проблему, но в большинстве случаях загрязненные соединения являются причиной увеличения времени тестирования и вносят большие погрешности в результаты измерений. Поскольку грязь может быть проблемой до, во время или после тестирования, а также может переноситься с одного коннектора на другой при соединении, обе стороны соединения всегда необходимо очищать и проверять.

    CertiFiber Pro обеспечивает возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов через использование 2 основных единиц Versiv. Одна единица действует как нормальный основной блок CertiFiber Pro и 2-я единица функционирует как удаленный блок. Использование основного блока как удаленного обеспечивает интерфейс с сенсорным экраном на удаленном блоке, давая вам возможность визуально проверить торцевую поверхность волоконно-оптического кабеля!

    Возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов, предоставляемая CertiFiber Pro, позволяет обследовать и сертифицировать торцевую поверхность волоконно-оптических коннекторов быстрее одной секунды, чтобы выполнить работу с первого раза. Эта возможность осмотра торцевой поверхности волоконно-оптического кабеля с обоих концов предоставляет автоматическую сертификацию «ПРОШЕЛ/НЕ ПРОШЕЛ» и устраняет неизвестность из обследования волокна, поэтому любой может стать экспертом.

    Система управления ProjX™:

    Система ProjX™ от Versiv управляет задачами, начиная с настройки до приемочных испытаний, обеспечивая правильное выполнение всех испытаний. Введенная один раз подробная информация о проекте будет сохранена программой ProjX в файле проекта с наименованием, которое будет понятно всей команде. Изменение модулей и проектов возможно без повторного ввода подробной информации. Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты.

    Пользовательский интерфейс Taptive™:

    Versiv управляется Taptive, наиболее передовым пользовательским интерфейсом для полевых тестеров. Благодаря основанному на жестах интерфейсу, технические специалисты и менеджеры по проектам могут избежать дорогостоящих ошибок вне зависимости от профиля, а также выполнять больше действий меньшим количеством нажатых клавиш, настройкой мастеров, используя различные жесты пальцами, а также имеют доступ к большему количеству данных.

    LinkWare™ PC Cable Test Management Software:

    Управление результатами тестирования и создание профессиональных отчетов об испытаниях является традицией программного обеспечения LinkWare, предоставляя менеджерам по проектам беспрекословную возможность наблюдения за рабочим процессом и обобщения результатов.

    LinkWare PC объединяет данные в единый отчет, упрощая использование для клиентов и демонстрируя качество и мастерство программирования. Функция LinkWare Stats в LinkWare PC предоставляет автоматические статистические отчеты, которые преобразуют результаты испытаний в графики для наглядной демонстрации производительности. Отчет даже обобщает данные о кабельных соединениях и волоконно-оптической инфраструктуре в одном компактном, графическом формате, благодаря чему проверка предельных значений и выявление аномалий становятся значительно проще.

    LinkWare™ Live – служба управления результатами испытаний:

    LinkWare Live — это облачная служба, позволяющая управлять сертификационными работами в любое время, в любом месте, с кем угодно и на каком угодно устройстве. С LinkWare Live вы сможете:

    • Отслеживайте все испытания на каждой работе. Получайте обзор каждого проекта с любого смарт-устройства. Получайте подробные детали каждого отдельного теста. Мгновенно получайте уведомления о неправильном параметре тестирования или идентификаторах кабелей.
    • Сделайте это правильно с первого раза. определять идентификаторы кабелей и параметры тестирования на компьютере или планшете; отправлять их в тестеры на рабочем объекте для безошибочного тестирования;
    • автоматически обновлять тестеры. Стандарты могут изменяться без предварительного уведомления, а из-за устаревшего отчета о тестировании вы сможете потерять много времени на повторные проверки. LinkWare Live автоматически обеспечивает, что ваши тестеры работают в соответствии с последними стандартами тестирований.
    • Хватит тратить время и бензин, перевозя тестеры обратно в офис. Загружайте результаты тестирования прямо с объекта в службу LinkWare Live по сети Wi-Fi. Затем загружайте их автоматически для нужного задания и формирования отчетов с помощью LinkWare PC.
    • Избегайте задержек в осуществлении проектов. Отслеживайте местоположение и контролируйте статус всех тестеров — калибровку и версию встроенного программного обеспечения
    • Поддержка всех моделей Versiv: DSX-5000, CertiFiber Pro, OptiFiber Pro и FI-7000.

  • Технические характеристики комплекта для тестирования оптических потерь Fluke CertiFiber Pro:

    Параметр Значение
    Технические характеристки измерителя мощности
    Входной разъем Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC)
    Тип детектора InGaAs
    Длины волн 850 нм, 1300 нм, 1310 нм, 1550 нм
    Диапазон измерения мощности от 0 дБм до -65 дБм (850 нм) от 0 дБм до -70 дБм (любая другая длина волны)
    Колебания измерения мощности1,2 < +/- 5% +/- 32 пВт
    Линейность измерений3 < ± 0,1 дБ
    Встроенный адаптер Wi-Fi Соответствует стандартам IEEE 802.11 a/b/g/n; два диапазона (2,4 ГГц и 5 ГГц)
    Технические характеристки потерь/длины
    Технические характеристики Многомодовые модули CertiFiber Pro Одномодовые модули CertiFiber Pro
    Скорость тестирования (не включает время привязки) Режим Smart Remote: < 3 с (2 длина волн, одно направление, автоопределение длины волн)
    Режим с источником на дальнем конце: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн)
    Режим петлевой проверки: ≤ 2 с (2 длина волн, одно направление, автоопределение длины волн)
    Входные/выходные разъемы Взаимозаменяемый адаптер разъема (стандарт LC, дополнительно SC, ST и FC)
    Условия подключения4,5 Совместим с Encircled Flux в соответствии с TIA-526-14-B, ISO/IEC 14763-3 и IEC 61280-4-1
    Типы протестированного волокна 50/125 мкм или 62,5/125 мкм одномодовый
    Тип и длина волны источника Источник LED 850 нм ± 30 нм 1300 нм ± 20 нм Лазерный диод Фабри-Перо 1310 нм ± 20 нм 1550 нм ± 30 нм
    Максимальное измерение длины 12 км 130 км
    Точность измерения длины ± 1,5  плюс ± 1% длины ± 1,5  плюс ± 1% длины
    Выходная мощность (номинальная) ≥ -24 дБм с EF-TRC ≥ -4 дБм
    Стабильность выходной мощности6 ± 0,05 дБ в течение 8 часов ± 0,03 дБ в течение 15 минут ± 0,1 дБ в течение 8 часов ± 0,08 дБ в течение 15 минут
    Технические характеристки функции Visual Fault Locator (VFL)
    Выходная мощность >-5 дБм
    <0 dBm
    Одномодовое волокно SMF-28
    Непрерывная волна
    Разъем SC/UPC
    Рабочая длина волны Номинал 650 нм
    Режимы вывода Непрерывная волна
    Импульсный режим (2 - 3 Гц частоты мигания)
    Адаптер разъема 2,5 мм, универсальный
    Безопасность лазера Класс II CDRH
    Диапазон нерабочих температур
    Требования к окружающей среде
    Рабочая температура от -10 °C до +45 °C
    Температура хранения от -10 °C до +60 °C
    Рабочая относительная влажность % относительной влажности без конденсации от 0 % до 90 %, от от 0 °C до 35 °C
    от 0 % до 70 %, от от 35 °C до 45 °C
    Вибрация Случайная, 2 г, 5–500 Гц
    Ударная нагрузка Испытание на падение с высоты 1 м с модулем и адаптером и без
    Безопасность CSA C22.2 № 1010,1: 1992
    EN 61010-1 1st Edition + Amendments 1, 2
    Степень загрязнения 2
    Высота над уровнем моря Рабочая: 4 000 м; хранение: 12 000 м
    Электромагнитная совместимость EN 61326–1

    Примечание:

    1 +/- 100 пВт при 850 нм.
    2 При следующих условиях: Уровень мощности 100 мкВт (-10 дБм), незатухающая волна (CW) для абсолютной мощности 850 нм и 1310 нм. Расходящийся пучок, NA = 0,20 для 50/125 мкм и NA = 0,14 для 9/125 мкм. Окружающая температура 23 ° ± 1 °C. Разъем SC/UPC с керамической муфтой. После 5-минутного разогрева. Соответствует NIST.
    3 от -3 дБм до -55 дБм при 850 нм и 1310 нм. Окружающая температура 23 ° ± 1 °C. После 5-минутного разогрева.
    4 На выходе EF-TRC.
    5 Могут возникать различия между измерительным оборудованием EF, но соответствие EF можно ожидать с показателем достоверности 95%.
    6 Относительно уровня мощности после 15-минутного разогрева – при постоянной температуре.

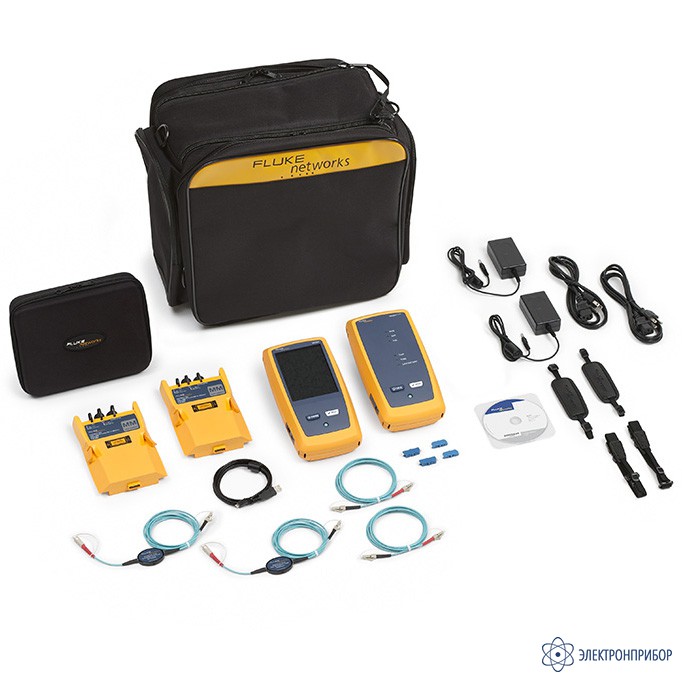

  • Комплект поставки Fluke CFP2-100-M INT

    № Наименование Количество
    1 Базовый блок Versiv 1
    2 Удаленный блок Versiv 1
    3 Многомодовый модуль CertiFiber Pro OLTS 2
    4 Комплект Encircled Flux-совместимых многомодовых тестовых эталонных шнуров SC/LC 50 мкм 1
    5 Кейс для переноски тестовых эталонных шнуров 1
    6 Адаптер LC/LC 2
    7 Ручной ремешок 2
    8 Плечевой ремень 2
    9 Кейс для переноски 1
    10 USB-кабель 1
    11 Компакт-диск с программным обеспечением Versiv с открытым исходным кодом 1
    12 Зарядное устройство переменного тока 2
    13 Встроенный Wi-Fi-адаптер 1
    14 Заявление о калибровке 1
    15 Руководство по началу работы 1
