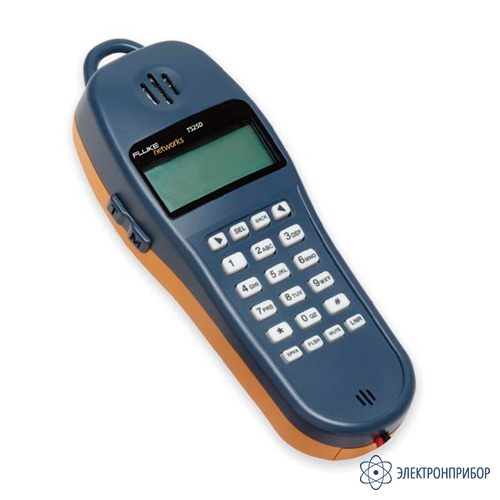

Fluke TS25D — тестер телефонных линий

Код товара: 48655
  • 3 варианта исполнения

    Назначение тестера телефонных линий Fluke TS25D:

    Этот многофункциональный испытательный набор необходим при различных видах прокладки кабелей. Fluke TS25D снабжен функциями блокировки данных и отмены блокировки, что позволяет обеспечивать полную безопасность в режимах разговора и мониторинга. Технология фильтрования линий DSL/POTS позволяет Вам извлечь тональный сигнал, не прерывая работу линий DSL.

    Встроенный аналоговый тональный генератор упрощает прозвонку цепи с детектором. Устройство громкой связи с усилителем позволяет производить контроль без помощи рук, таким образом, Вы можете продолжать свою работу. Функция встроенного источника обеспечивает напряжение для передачи голосовых переговоров по незапитанным парам.

    Все это в компактном модуле с негабаритным крепким жидкокристаллическим дисплеем (LCD), который делает интуитивно понятные меню легкими для чтения и использования.

    Особенности тестера телефонных линий Fluke TS25D:

    • Идентификатор вызывающего абонента (Caller-ID) и идентификатор вызывающего абонента при ожидании вызова;
    • Устройство громкой связи с усилителем для контроля без помощи рук;
    • Блокировка данных и переопределение блокировки данных;
    • Тональный генератор для прозвонки цепи;
    • Встроенный источник напряжения для голосовых переговоров по сухим (незапитанным) линиям;
    • Легкий для чтения негабаритный жидкокристаллический дисплей.

    Функции тестера телефонных линий Fluke TS25D:

    • Определение вызывающего абонента, в том числе при ожидающем вызове (в североамериканских телефонных системах);
    • Блокировка данных и переопределение блокировки данных;
    • Технология фильтрации DSL/POTS позволяет безопасно извлекать тон набора из пары, по которой передаются голос и ADSL, без прекращения работы службы ADSL;
    • Встроенный генератор аналогового тонального сигнала для трассировки и идентификации проводов с помощью детектора;
    • Функция DTMF Digit Grabbing;
    • Батарея для разговора, предназначенная поставлять питание непитаемым (сухим) парам для передачи голосового разговора;
    • Тоны строк/столбцов для однотонового набора;
    • Блокировка из-за высокого напряжения / блокировка из-за низкого напряжения;
    • Непрерывное обнаружение данных в режиме монитора;
    • Защита от перенапряжения и превышения силы тока;
    • Усиленный спикер для мониторинга без помощи рук;
    • Программируемая телефонная книга, хранящаяся в энергонезависимой памяти;
    • Скоростной набор (10 ячеек памяти, по 23 цифры в каждой);
    • Возможность выбора продолжительности краткого сигнала и паузы;
    • Индикатор уровня заряда батареи;
    • Батарея включена в набор.

  • Технические характеристики тестера телефонных линий Fluke TS25D:

    Параметр Значение
    Электрическая часть
    Возвратные потери >14 децибел (см. 600 Ω)
    Сопротивление постоянному току
    При подключении к линии 150 Ом (ном. значение)
    При отключении от линии >1 МОм
    Импеданс по переменному току
    При подключении к линии 600 Ом номинал; 300 Гц - 3400 Гц
    При отключении от линии >120 кОм; 300 Гц - 3400 Гц
    Выходной сигнал при импульсном наборе
    Частота импульсов 10 импульсов в секунду ±1 импульс в секунду
    Соотношение длительности сигналов отбоя / ответа абонента 60/40
    Межсерийный интервал >300 мс
    Сопротивление в течение разъединения >100 кОм
    Выходной DTMF-сигнал
    Погрешность тональной частоты ±1,5 % максимум
    Уровень тонального сигнала –1 дБм (комб.) (типичное значение)
    Расхождение между высоким и низким тоном 2 дБ ± 2 дБ
    Набор номера из памяти
    Объем памяти 10 ячеек для номеров ускоренного набора и 1 ячейка для последнего номера
    Емкость в разрядах 23 разряда на одну ячейку
    Продолжительность паузы Программируется пользователем; по умолчанию: 4 секунды
    Продолжительность сигнала отбоя Программируется пользователем; по умолчанию: 600 мс
    Задержка автоматического отключения динамика Программируется пользователем; по умолчанию TS25D: 5 минут по умолчанию для TS25D CO: 2 минуты
    Питание 9 В щелочная или литиевая батарея
    Физические характеристики
    Размеры 20 x 6,8 x 4 см
    Масса 284 г
    Внешние условия
    Диапазон экплуатационной температуры от 0 °C до 50 °C
    Хранение от -40°C до 65°C
    Высота над уровнем моря 3 000 метров
    Относительная влажность От 5 % до 95 %

    Примечания: Характеристики могут быть изменены без предварительного уведомления. Этот продукт имеет сертификат безопасности только для использования в помещении.

  • Комплект поставки Fluke TS25D

    № Модель Комплектация Фото

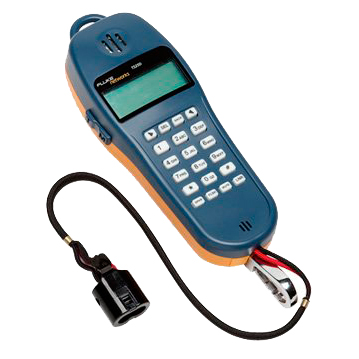

    1 Fluke 25501004 Тестер телефонных линий TS25D с разъемом 346A.

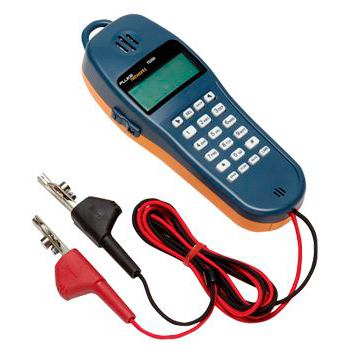

    2 Fluke 25501009 Тестер телефонных линий TS25D с разъемом ABN.

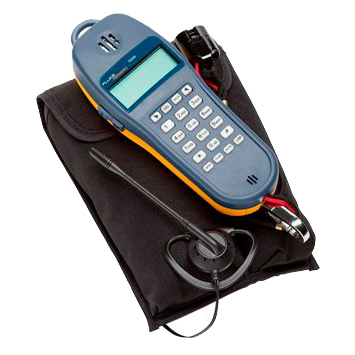

    3 Fluke 25501109 Тестер телефонных линий TS25D с набором ABN (включает чехол и наушники).

  • Модификации Fluke TS25D
