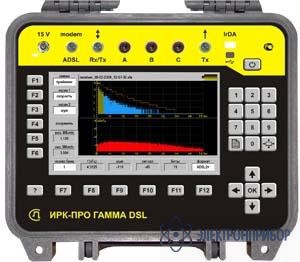

Гамма VDSL — кабельный прибор ИРК-ПРО Гамма DSL с VDSL модемом
Код товара: 48513-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
57942-14 до 17.06.2029
-
Производитель
Сертификаты
Функциональные возможности кабельного прибора ИРК-ПРО Гамма DSL с VDSL модемом Гамма VDSL:
Выделенные линии VDSL2 ADSL / ADSL2 / ADSL 2+ / VDSL / VDSL2. Встроенный ADSL модем (Гамма DSL) или VDSL 2 модем (Гамма VDSL):
- Скоростной потенциал линии с нужным запасом помехозащищенности (в том числе Интернет+ТВ);
- Проверка скорости соединения выделенной линии и поиск неисправности (без удаленного генератора);
- Подготовка и контроль взаимного влияния линий ADSL и цифрового уплотнения (без удаленного генератора);
- Встроенный модем: работа с DSLAM, определение стандарта, получение данных о скорости, SNR, шуме; длительный мониторинг (без удаленного генератора);
- Полный комплекс частотных и мостовых измерений для паспортизации линии;
- Измерения скоростного потенциала линии, помех и уровня помехозащищенности; NEXT, FEXT, баланс пары, возвратные потери.
Зоновые магистрали SHDSL, HDSL, E1: физические измерения с генератором (стандарт ALT 2000):
- Спектр шума / сигнала (NOISE);
- Возвратне потери (RETURN LOSS);
- Затухание сигнала (INSERTION LOSS);
- Асимметрия (LONGITUDINAL BALANCE);
- Переходное влияние (NEXT/FEXT).
Специальные функции:
- Анализ скоростного потенциала линии;
- Мониторинг прерыанияй скорости;
- Суточный мониторинг импульсных помех;
- Маски ETSI/ANSI;
- Редактирование и создание масок;
- Запись и чтение в графическом формате;
- Передача протокола на компьютер.
Новая платформа c IPTV:
- Мгновенный старт;
- Сенсорная панель TouchScreen;
- Ethernet-функция (Ping, IPTV);
- USB host: подключение флэш памяти;
- USB мышь.
Встроенный ADSL модем Annex A+B (Гамма DSL):
Работа с DSLAM - полностью автономная работа прибора. Получение данных о скорости соединения, сигнале и шуме.
Выполняемая процедура:
- Определение Annex A / B;
- Запуск процесса измерения;
- Определение стандарта;

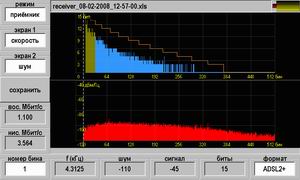

- Получение данных о скорости: цифровое и графическое (побиновое) представление;
- Получение данных о SNR;
- Получение данных о затухании сигнала;
- Получение данных о шуме (спектральная плотность).
Процесс происходит автоматически и не требует от измерителя никаких действий. Полученные данные выводятся на экран и записываются в протокол измерений. По полученным данным измеритель может судить об исправности канала ADSL и обоснованности жалобы пользователя выделенной линии на скорость. В случае проблем со скоростью по данным определяется причина снижения скорости. Мост и рефлектометр локализуют повреждение.
В приложении "Мониторинг": длительный мониторинг качества канала связи с записью протокола измерений.
Встроенный VDSL модем (Гамма VDSL):
VDSL 2 встроенный модем: использует микросхемы Broadcom для работы с VDSL2 и ADSL2+ с технологией Broadcom PhyR™ и защитой от импульсных помех (INP).
VDSL-стандарты:
- ITU.T G.993.1 (VDSL1);
- ITU.T G.993.2 (VDSL2);
- Поддержка профилей: 8a, 8b, 8c, 8d, 12a, 12b, 17a;
- Поддержка полос частот: Annex A, Annex B, 997, 998;
- Поддержка скоростей влоть до: 100Mb/s downstream, 45Mb/s upstream;
- Поддержка технологии PhyR (PHY level retransmission technology);
- Поддержка технологии защиты от импульсных помех INP (value up to 16);
- Rate adaption;
- SRA(Seamless Rate Adaption);
- UPBO(Upstream Power Back-Off);
- Trellis coding;
- VDSL OAM communication channels.
ADSL-стандарты:
- ITU-T G.992.1 (ADSL);
- ITU-T G.992.2 (G.lite);
- ITU-T G.992.3 (ADSL2);
- ITU-T G.992.5 (ADSL2+);
- ITU-T G.994.1 (G.hs);
- Поддержка полос частот: Annex A, Annex B, Annex L, Annex M.
Получение данных о скорости соединения, сигнале и шуме. Процесс происходит автоматически и не требует от измерителя никаких действий. Все данные выводятся на экран и записываются в протокол измерений.
Физические измерения xDSL:
Выделенные линии ADSL, ADSL2, ADSL2+:
- АЧХ, спектр шума/сигнала, отношение сигнал/шум, уровень помехозащищенности;
- Возвратные потери (RETURN LOSS);
- Баланс пары (LONGITUDINAL BALANCE);
- Переходное влияние (NEXT/FEXT);
- Скоростной потенциал линии с нужным запасом помехозащищенности (в т.ч. Интернет+ТВ);
- Побиновая скорость восходящего и нисходящего потоков.
В диапазоне каналов (бинов): ADSL, ADSL2 0 - 255 с измерением в каждом бине; ADSL2+ 0 - 511 с измерением в каждом бине
Зоновые магистрали SHDSL, HDSL, E1:
- Спектр шума / сигнала (NOISE);
- Возвратне потери (RETURN LOSS);
- Затухание сигнала (INSERTION LOSS);
- Баланс пары (LONGITUDINAL BALANCE);
- Переходное влияние (NEXT/FEXT);
В диапазоне частот: SHDSL, HDSL 1,0 512 кГц с шагом 1 кГц; Е1 2,0 1024 кГц с шагом 2 кГц.
Специальные фукции:
- использование и редактирование масок ETSI/ANSI из памяти прибора;
- мгновенное создание собственных масок по измеренным частотным характеристикам (для контроля изменения параметров магистральных линий).
Диапазон измеряемых уровней от -100 до +1 дБо (0 дБо = 8 дБн).
Погрешность измерения в диапазоне:
–50 … 0 дБ_____не более ± 1 дБ;
–80 …–50 дБ____не более ± 2 дБ;
–100 …–80 дБ___не более ± 3 дБ .Паспорт ADSL:

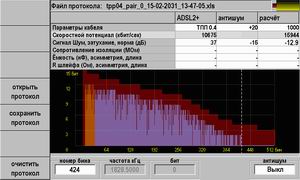

В этом приложении снимаются частотные и мостовые характеристики, необходимые для паспортизации выделенной линии. Измерения проводятся в виде заполнения протокола, который сохраняется в памяти с данными измерений и может быть передан на компьютер в отчетной форме.
Частотные измерения: АЧХ, спектр шума, скоростной потенциал линии. Скоростной потенциал сравнивается с расчетной скоростью для данной длины и типа кабеля. В случае занижения скорости прибор проводит анализ причин: из-за высокого уровня помех или из-за аномально высокого затухания в линии.
Мостовые измерения: сопротивление изоляции, шлейфа, емкость, омическая и емкостная асимметрия. Прибор проводит анализ на соответствие параметров нормам для выделенной линии.
Методика устранения причин неисправности прилагается.
Мониторинг прерываний скорости и помех:
Суточный мониторинг скорости: прибор автоматически или измеритель сам задает порог скорости, ниже которого прибор фиксирует прерывания и выводит скорость в виде суточного графика. Прерывания сопровождаются измерением АЧХ и шумов в линии (хранящихся в памяти прибора) для определения причины прерывания скорости. Скорость, АЧХ и шум выводятся на экран из любого места графика прерываний.

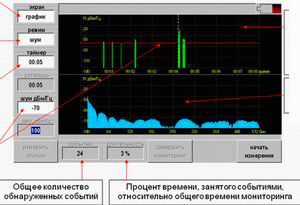

Импульсные помехи: прибор автоматически или измеритель сам задает порог спектральной плотности шума, выше которого прибор фиксирует спектр помех и выводит его на экран из любого места графика суточного мониторинга помех.
-
-
Технические характеристики кабельного прибора ИРК-ПРО Гамма DSL с VDSL модемом Гамма VDSL:
Параметр Значение Рефлектометр высокого разрешения Диапазоны измеряемых рефлектометром расстояний 25; 50; 100; 200; 400; 800; 1600; 3200; 6400; 12800; 25600; 51200 м Максимальное разрешение 0,2 м Перекрываемое затухание Не менее 80 дБ Регулируемая амплитуда зондирующего импульса 6 – 18 В с шагом 1 В Длительность зондирующего импульса 16-50000 нс Количество усреднений 2, 4, 8, 16, 32, 64, 128, 256, 512 Диапазон установки коэффициента укорочения 1-7 с шагом 0,001 DSP-рефлектометр Специальные функции Есть Вейвлет-функция, уникальный метод Локализация разбаланса пары (поиск DSL-повреждений);
локализация асимметрии жил (заменяет двухканальный рефлектометр): в методе рефлектограммы двух жил вычитаются, тем самым локализуется место поврежденияХарактеристики моста Диапазон измерения сопротивления изоляции 1 кОм – 50000 МОм Диапазон электрической емкости 0,1 – 2000 нФ Диапазон измерения сопротивления шлейфа 0 – 10 кОм Диапазон измерения напряжения 0 – 300 В Испытательное напряжение 400 В, 180 В Диапазон Rп в месте повреждения изоляции 0 – 20 МОм Максимальная погрешность локализации дефекта 0,1%+1м (для Rп = 0 – 3 МОм) Максимальная погрешность измерения Rшл ± 0,1%+0,1 Ом Максимальная погрешность измерения Ra ± 0,1%+0,1 Ом Максимальная погрешность измерения Rиз, Cx ± 2% Общие характеристики Дисплей Цветной 800х480 Связь с компьютером USB-порт Описание работы с ПК платформы Гамма Установка новых функций с диска Есть Карта памяти Есть Вейвлет/стандартный рефлектометр Есть Измерительный мост Есть Питание От встроенного аккумулятора, aккумуляторная батарея Li-Ion 7,2 В / 4,4 Ач Потребляемая мощность 7 Вт Габариты 270х240х120 Вес 2,5 кг -
Комплект поставки Гамма VDSL
№ Наименование Количество 1 Кабельный прибор ИРК-ПРО Гамма DSL с VDSL модемом Гамма VDSL 1
