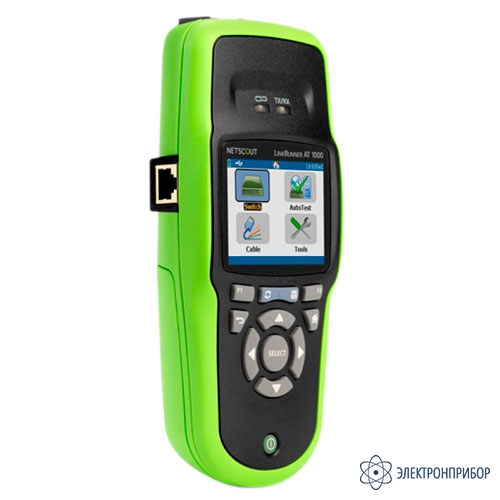

LinkRunner AT 1000 — сетевой тестер для медных Ethernet сетей
Код товара: 63362-
-
Гарантия
1 год
-
Производитель
-
Артикул
LRAT-1000
Описание сетевого тестера для медных Ethernet сетей LinkRunner AT 1000:
LinkRunner AT1000 - профессиональный сетевой тестер для оперативного поиска и устранения проблем в сетях Ethernet (10/100/1000 Mbit/s). Он прост и удобен в эксплуатации, имеет графическое, интуитивно понятное и русскоязычное меню. Для повышения скорости устранения неполадок, LinkRunner AT1000 оснащен режимом настраиваемого автоматического тестирования, что позволяет в один клик проводить диагностику неисправностей кабеля, определять доступность сетевых сервисов, устройств и их настройки.
Результаты тестирования могут быть сохранены на устройстве, перенесены на ПК или автоматически загружены в бесплатную облачную службу управления результатами Link-Live, с возможностью дальнейшего анализа, совместного доступа и формирования отчетов.
Особенности сетевого тестера для медных Ethernet сетей LinkRunner AT 1000:
- Обнаружение имени ближайшего коммутатора и информации о порте через CDP / LLDP / EDP;
- Проверка скорости / дуплексного режима связи;
- Измерение времени отклика ключевых сетевых устройств (TCP / IP);
- Тестирование Power-over-Ethernet (уровень напряжения, по каким парам передается), без нагрузки;
- Отображение графической схемы разводки витой пары (для отображения схемы линии, требуется удаленный идентификатор WireView 1, заказывается отдельно);
- Определение короткого замыкания, обрывов, перепутанных пар и жил;
- Измерение длины кабеля, расстояния до обрыва или короткого замыкания;
- Цифровой генератор тонального сигнала для трассировки кабеля в активных сетях с высоким уровнем внешних помех;
- Режим автоматического тестирования и документации основных параметров (PoE, ближайший коммутатор (наименование, модель, порт, IP адрес,VLAN), шлюз, DHCP и DNS серверы);
- Измерение времени отклика ключевых сетевых устройств или любых URL-адресов, в т.ч. с конкретным номером порта (до 10 адресов из списка);
- Внутренняя память для сохранения отчётов о тестировании и возможность автоматической выгрузки результатов в бесплатное защищенное облачное хранилище;
- Автоматизация отчетности и обеспечение совместной работы с результатами тестирования в облачной службе Link-Live;
- Большой цветной дисплей и понятный русскоязычный интерфейс;
- Защитный резиновый чехол.
Функциональные возможности сетевого тестера для медных Ethernet сетей LinkRunner AT 1000:

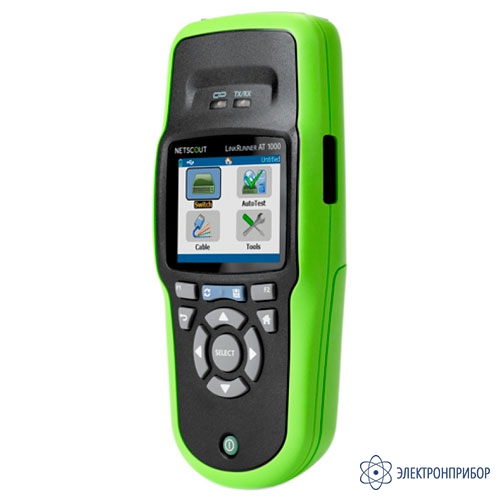

Стартовое меню тестера
После включения тестера на стартовой странице отображается 4 основных пункта меню, позволяющих настроить прибор и провести тестировнаие. На экране также отображается статус батареи, статус USB подключения и активный профиль тестирования.
- Тестирование коммутатора (Switch). В данном режиме отображается заявленная и фактическая скорость соединения, проводятся измерения PoE и определяется ближайший коммутатор с его именем, типом, IP-адресом, портом, слотом и информацией о VLAN.
- Тестирование кабеля (Cable). В случае если кабель подключен без оконечной нагрузки или с его удаленной стороны установлен идентификатор WireViewTM, отображается информация о кабеле или информация о схеме проводов. Эту функцию также можно использовать для поиска кабеля или порта при помощи индуктивного щупа (поставляется отдельно).
- Режим автоматического тестирования (AutoTest). Применяется для проверки качества соединения с к выбранными целевыми сервисами или страницами. Прибор позволяет ввести до 10 целей в виде URL-адреса или IPv4 / IPv6-адреса вместе с дополнительным номером порта. Если порт не указан, выполняется проверка связи. Когда порт указан, выполняется TCP SYN / ACK. Это также называется тестом на подключение TCP.
- Панель инструментов (Tools) позволяет выполнить настройки тестера и управлять файлами измерений.

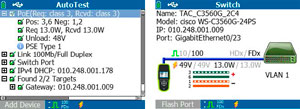

Режим автоматического тестирования
Режим предназначен для облегчения работы сетевых инженеров и обеспечения оперативной диагностики сети. Он позволяет оценить основные характеристики сети и проверить качество доступа к выбранным целевым сервисам как в пределах так и за пределами сети (IP-адрес или DNS-имя). В результате проведения автоматического тестирования отображаются данные:
- Класс PoE (только для медных кабелей);
- Скорость соединения и дуплекс (фактические и заявленные);
- Пара RX и полярность;
- Аутентификация 802.1x;
- Наименование коммутатора, порт, VLAN, модель и IP;
- Автосогласование DHCP с подсетью и адреса DHCP сервера;
- Доступность IPv4 и IPv6;
- Функция Ping и подключение порта TCP с потерями, минимальной, максимальной и средней скоростями.
Определение подключения, ближайшего коммутатора и VLAN:
После подключения тестера к линии посредством медного или оптоволоконного кабеля, на экране отображается тип соединения и мощность сигнала. Затем LinkRunner AT используя протоколы IEEE Link Layer Discovery Protocol (LLDP), а также Cisco и Extreme Discovery Protocols (CDP и EDP) отобразит VLAN, модель ближайшего коммутатора, гнездо и порт. Функция "Flash Port" используется для непосредственной идентификации порта коммутатора (мигает светодиод), к которому с удаленной стороны кабеля подключен тестер.
- Наименование и модель коммутатора;
- IP-адрес; Порт, гнездо, VLAN;
- Скорость соединения и дуплекс (фактические и заявленные);
- Мощность сигнала; Связь (MDI or MDI/X);
- Напряжение и мощность PoE (фактические и предельные в условиях испытания);
- Графическое отображение мощности в парах.
Тестирование PoE
LinkRunner AT1000 способен проверить напряжение PoE а также определить по каким
парам оно передается.- Запрошенный класс PoE и подтверждение класса, полученное от PSE;
- Положительные и отрицательные пары PoE;
- Запрошенная мощность PoE и подтверждение мощности, полученное от PSE;
- Измеренное напряжение PoE без нагрузки;
- PSE рекламируемого типа.
Доступность ключевого устройства и приложения
В дополнение к функции ping, которая может блокирываться, LinkRunner AT2000 производит открытое
испытание порта TCP, чтобы верифицировать подключение приложения через IPv4 и IPv6. Тестер предоставляет информацию о маршрутизаторе, серверах DNS и DHCP и времени их реакции. Обеспечивается поддержка установки 10 целевых страниц или сервисов, путем указания необходимого URL или адреса IPv4/IPv6 и дополнительного номера порта приложения.Аутентификация 802.1x
В данном режиме тестер позволяет включить аутентификацию 802.1х и установить скорость и дуплекс. Входящее в комплект ПО LinkRunner Manager Software поможет настроить тип 802.1x EAP, скачать сертификаты и ввести пароли.
Трассировка и идентификация кабелей
У Вас есть возможность отбирать свой кабель (порт) среди других при помощи встроенного тонального генератора и индуктивного щупа (опция). Цифровой режим генерации тона позволит работать на активных сетях и в условиях сильных помех, аналоговый служит для точного отбора необходимых проводников. Тестер может работать в удаленными идентификаторами (входят в комплект), что значительно ускоряет поиск нужных портов коммутатора или розеток пользователя.

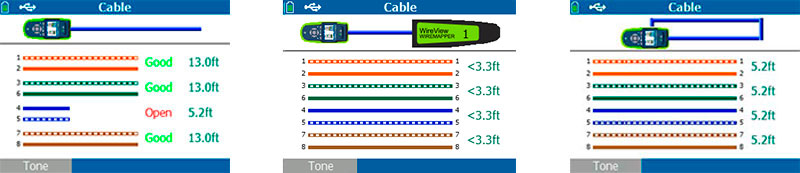

Определение длины кабеля и повреждений
LinkRunner AT проверяет коммутационные кабели, используя встроенный порт схемы разводки. Измеряет длину линии и расстояние до обрыва проводников, способен обнаружить короткое замыкание перепутанные, расщепленные пары и жилы.
- Измерение длины и расстояния до обрыва без заглушки с обратной стороны;
- Тестирование патч кордов используя два встроенных порта;
- Тестирование схемы разводки линии используя удаленный идентификатор WireView (входит не во все комплекты).
Режим Отражателя:
Режим отражателя пакетов прибора LinkRunner AT 2000 позволяет использовать его в качестве удаленного устройства во время испытаний пропускной способности LAN и WAN до 1 Гбит/с. Может быть запрограммирован на подмену MAC и/или IP-адресов. LinkRunner AT 2000 поддерживает отражение пакетов для:
- NETSCOUT OptiView XG Network Analysis Tablet;
- EtherScope Network Assistant (снят с производства)
- MetroScope Service Provider Assistant (снят с производства);
- Любое устройство, генерирующее потоки 802,3 кадров или потоки пакетов IP.
MAC + NetAlly - эта настройка фильтра позволяет LR-AT 2000 отражать пакеты только тогда, когда поле MAC-адреса назначения совпадает с собственным MAC-адресом LR-AT 2000 и полезной нагрузкой NetAlly.
MAC + IP - эта настройка обмена позволяет LR-AT 2000 менять местами MAC-адреса источника и назначения и IP-адреса для пакетов, которые отражаются обратно в анализатор.
Сохранение результатов в защищенном облачном хранилище LINK-LIVE CLOUD SERVICE и формирование отчетов
Бесплатный облачный сервис Link-Live позволяет в автоматическом режиме загружать и сохранять результаты тестирования LinkRunner AT. Сервис оснащен возможностями фильтрации и поиска результатов измерения, он позволяет лучшим образом организовать хранение, анализ и совместный доступ к результатам тестирования всех приборов NetAlly, эксплуатируемых компанией. Хранение результатов и формирование отчетов об измерениях доступно также локально.
К каждому из отчетов можно как из тестера, так и непосрежственно в облачной службе добавить комментарий.
-
-
Технические характеристики расширенного набора сетевого тестера LinkRunner AT 2000 для медных и оптических Ethernet сетей LinkRunner AT 2000 KIT:
Параметр Значение Основные характеристики Подключение к медным сетям RJ-45: 10BASE-T, 100BASE-TX, 1000BASE-T и PoE (IEEE 802.3af и 802.3at); 100BASE FX и 1000 Тестирование кабеля Длина пар, обрывы, короткие замыкания, расщепления пар, определение типов патч-кордов (перекрест/прямой), поддержка кабельных идентификаторов Генератор тонального сигнала Цифровой сигнал генератора: 500 кГц (совместим с индуктивным щупом IntelliTone);
аналоговые сигналы: 400 Гц, 1 кГц (Совместим со всеми индуктивными щупами, принимающими аналоговый сигнал на указанной частоте)Ввод и отображение информации Дисплей 2,8-дюймовый цветной ЖК-дисплей (320 x 240 пикселей) Светодиодные индикаторы 2 Светодиода (Индикаторы соединения с сетью и получения/передачи сигнала) Клавиатура 12-ти кнопочная Основной интерфейс USB, 5-контактный mini-B Обьем внутренней памяти 10 отчетов Требования к ПК для установки ПО LinkRunner Manager Software Поддерживаемые ОС Windows 8.1, Windows 10 Процессор 1 ГГц или более производительный с поддержкой PAE, NX, и SSE2 ОЗУ 1 ГБ (32-бит) или 2 ГБ (64-бит) Жесткий диск 1 ГБ Дисплей 1024 x 768, 32-бит (рекомендуется) Интерфейсы USB порт Питание Тип батареи 4 батареи типа АА
Продолжительность работы от комплекта батарей 3 часа
Условия эксплуатации Температура эксплуатации 0 ºC ... +45 ºC (Батарея не будет заряжаться, если внутренняя температура тестера превышает 45 ºC) Относительная влажность 90% (10ºC ... 35ºC);
75% (35ºC ... 45ºC)Температура хранения -20 ºC ... +60 ºC Нагрузки и вибрация Случайные вибрации, 2 г, от 5 до 500 Гц (класс 2), прошел тест на удар при падении с высоты 1 м Безопасность EN 61010-1, 2е издание
Высота над уровнем моря 4000 м; хранение: 12000 м Электромагнитная совместимость FCC (Часть 15, класс A), EN 61326-1 Сертификаты и соответствия Отвечает соответствующим директивам Европейского Союза. Отвечает соответствующим австралийским стандартам. Внесен в реестр Канадской ассоциации стандартов Габариты и вес Габариты 89 х 198 х 48 мм Вес 500 г Сравнительная таблица функциональных возможностей LinkRunner AT 1000 и LinkRunner AT 2000:
Параметр LinkRunner AT 1000 LinkRunner AT 2000 Цветной дисплей Да Да Медный интерфейс RJ45 (10/100/1000 Mbit/s) Да Да Авто тест - получение информации о ближайшем коммутаторе, шлюзе, DHCP и DNS серверах (наименование, модель, порт, IP адрес, VLAN) Да Да Измерение длины кабеля и растояния до повреждения Да Да Тестирование схемы разводки проводников в витой паре Да Да Встроенный адаптер определения схемы разводки Да Да Тональный генератор (аналоговый и цифровой) Да Да Тестирование PoE: класс, определение пар передачи, 802.3af/.at Да Да Тестирование нагрузки PoE (TruePower) Нет Да Тестирование скорости передачи (10/100/1000 Mbit/s, Duplex/Half-duplex) Да Да Ping тест до 10 устройств до 10 устройств Поддержка 802.1X Да Да DHCP тестирование Да Да DNS поддержка Да Да MAC-адрес определен пользователем Да Да VLAN ID определен пользователем Да Да Зажигание индикатора порта коммутатора Да Да Тестирование шлюза Да Да Защитный резиновый чехол Да Да Передача отчетов на ПК, USB кабель Да Да Сохранение результатов тестирования в памяти прибора, шт. 10 50 Оптический интерфейс SFP (100/1000 Mbit/s) Нет Да SFP модули 100BASE-FX, 1000BASE – LX / SX / ZX Нет опция Удаленный идентификатор схемы сети с ID номером опция Да (№ 1) IPv6 поддержка Нет Да Рефлектор (заворот траффика на уровне 2 и 3) для тестирования производительности сети с совместимыми приборами Нет Да Питание 4 штуки AA Li-Ion аккумулятор -

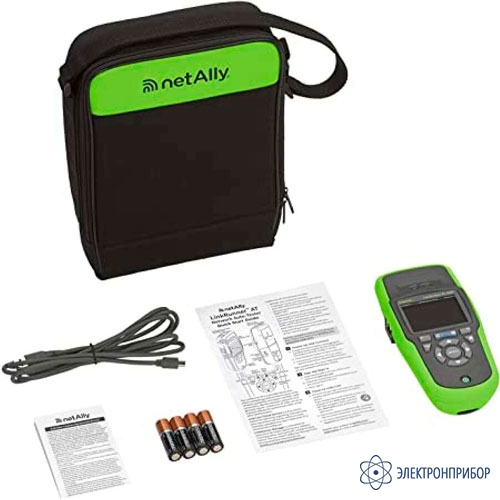

Комплект поставки LinkRunner AT 1000

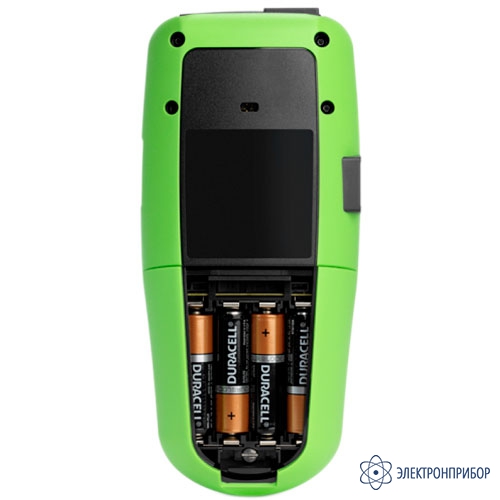

№ Наименование Количество 1 Тестер Linkrunner AT 1000 1 2 Батарейный блок AA для LinkRunner AT 1 3 Батарейка типа АА 4 4 USB - кабель 1 5 Мягкая сумка для транспортировки 1 6 Руководство по началу работы с устройством 1 -
