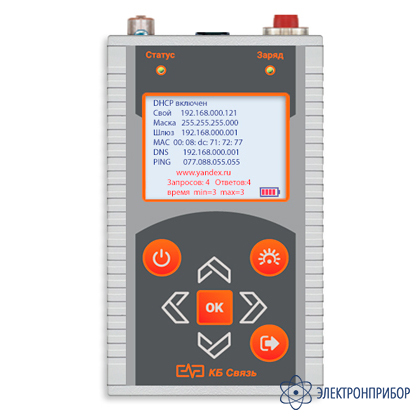

Порт-2М — тестер универсальный (измеритель оптической мощности + дефектоскоп визуальный оптический + Ethernet-тестер + LAN-тестер + фонарик освещения + генератор 1кГц)
Код товара: 69945-
-
Гарантия
2 года
-
Реестр промышленной продукции РФ
466\12\2023
-
Артикул
5800 8.13
Назначение тестера универсального (измеритель оптической мощности + дефектоскоп визуальный оптический + Ethernet-тестер + LAN-тестер + фонарик освещения + генератор 1кГц) Порт-2М:
- измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях;
- идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом;
- диагностика компонентов глобальных и локальных вычислительных сетей на физическом и сетевом уровнях;
- определение технического состояния и схемы разводки медного кабеля типов UTP, FTP.
Описание тестера универсального (измеритель оптической мощности + дефектоскоп визуальный оптический + Ethernet-тестер + LAN-тестер + фонарик освещения + генератор 1кГц) Порт-2М:
Ethernet-тестер:
- Определение активного оборудования.

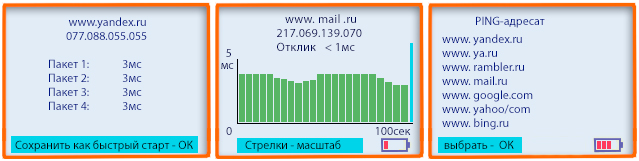

- PING-тест:
- Опрос хоста (узла) по IP адресу, так и по имени сервера.
- Опрос хоста (узла) по имени сервера.
- Режим быстрого старта по сохраненным пользователем адресам.
- Режим однократного запуска 4-х пакетов.
- Режим циклического запуска с выводом графика зависимости скорости прохождения пакетов от выбранного пользователем времени. Пользователь может настраивать вывод графика как по продолжительности до 100 сек (ось Х) после чего пойдет обновление графика, так и по амплитуде (скорость возврата пакета ось Y) т.е. делать масштабирование для лучшего восприятия.

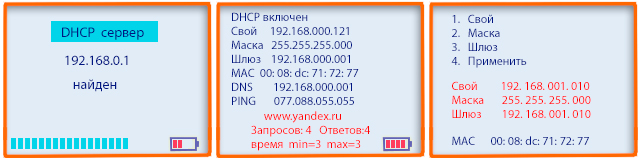

- DHCP-тест: поиск DHCP сервера в локальных сетях.
Измеритель мощности оптического сигнала:
- диапазон калиброванных длин волн (нм): 650 до 1650;
- калиброванные длины волн (нм): 850, 1300, 1310, 1490, 1550, 1625;
- диапазон мощности входного сигнала (дБм): +5 ... -60;
- разрешение (дБм): 0,01;
- погрешность: не более 5%;
- тип разъема: универсальный со сменными насадками SC, FC, ST.
- сохранение результатов измерения: 1000 штук;
- выгрузка данных на ПК, формирование отчетов.
Визуальный дефектоскоп:
- длина волны: 650 нм;
- рабочее расстояние: до 8 км;
- тип разъема: универсальный разъем 2,5 мм FC/UPC;
- режим работы: непрерывный CW и импульсный 2 Гц.
LAN-тестер:

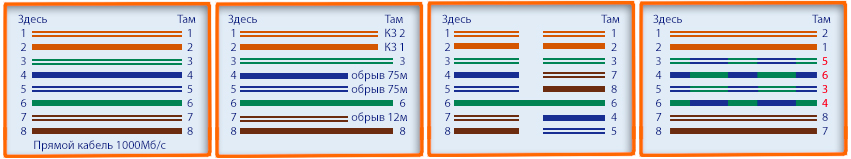

- определение правильности обжимки проводов (карта проводов);
- определение повреждений в кабеле:
- обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300 м;
- короткое замыкание между жилами;
- перепутанные жилы в паре (reversed pair);
- перепутанные жилы разных пар (crossed wires);
- расщепленная пара (split pair);
- идентификация типа соединения 10/100/1000 Base T;
- генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально);
- входы LAN разъемов защищены от избыточных токов и напряжений.
-
-
Технические характеристики тестера универсального (измеритель оптической мощности + дефектоскоп визуальный оптический + Ethernet-тестер + LAN-тестер + фонарик освещения + генератор 1кГц) Порт-2М:
Параметр Значение Ethernet-тестер Определение активного оборудования есть PING-тест опрос хоста (узла) по IP адресу, так и по имени сервера;
опрос хоста (узла) по имени сервера;
режим быстрого старта по сохраненным пользователем адресам;
режим однократного запуска 4-х пакетов;
режим циклического запуска с выводом графика зависимости скорости прохождения пакетов от выбранного пользователем времени. Пользователь может настраивать вывод графика как по продолжительности до 100сек (ось Х) после чего пойдет обновление графика, так и по амплитуде (скорость возврата пакета ось Y) т.е. делать масштабирование для лучшего восприятия.DHCP-тест поиск DHCP сервера в локальных сетях Измеритель мощности оптического сигнала Диапазон калиброванных длин волн 650 до 1650 нм Калиброванные длины волн 850, 1300, 1310, 1490, 1550, 1625 нм Диапазон мощности входного сигнала +5 ... -60 дБм Разрешение 0,01 дБм Погрешность не более 5% Тип разъема универсальный со сменными насадками SC, FC, ST Сохранение результатов измерения 1000 штук Выгрузка данных на ПК, формирование отчетов есть Визуальный дефектоскоп Длина волны 650 нм Рабочее расстояние до 8 км Тип разъема универсальный разъем 2,5 мм FC/UPC Режим работы непрерывный CW и импульсный 2 Гц LAN-тестер Определение правильности обжимки проводов (карта проводов) есть Определение повреждений в кабеле обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300 м;
короткое замыкание между жилами;
перепутанные жилы в паре (reversed pair);
перепутанные жилы разных пар (crossed wires);
расщепленная пара (split pair)Идентификация типа соединения 10/100/1000 Base T Генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально) Входы LAN разъемов защищены от избыточных токов и напряжений Общие характеристики Питание питание от Ni-MH аккумуляторных батарей типа «АА» (пальчиковые) - 4 штуки, или от сети переменного тока 220В через комплектный сетевой адаптер Индикатор дисплей цветной, графический, с подсветкой, разрешение 240x320 Авто выключение при бездействии настраивается пользователем (мин): 1 до 60 Встроенный мультичастотный генератор для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит) Встроенный светодиодный фонарь для локального освещения Встроенная память 1000 результатов Габариты 158х95х36 мм Вес не более 0,5 кг -
Комплект поставки Порт-2М
№ Наименование Количество 1 Тестер универсальный Порт-2М 1 2 Комплект проводов 1 3 Сетевой адаптер/зарядное устройство AC/DC 220/5В, 2А (USB) 1 4 "Оконечник" 1 5 Аккумуляторные батареи типа "АА" (установлены) 4 6 Комплект сменных насадок FC, SC, ST 1 7 Сумка для переноски 1 8 Руководство по эксплуатации 1 9 Флеш-карта с ПО для связи с компьютером 1 -
