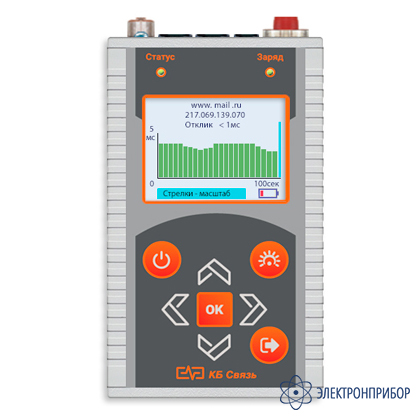

Порт-5 — тестер универсальный (измеритель оптической мощности + дефектоскоп визуальный оптический + Ethernet-тестер + DSL-тестер + LAN-тестер)
Код товара: 74335-
-
Гарантия
2 года
-
Реестр промышленной продукции РФ
6891\1\2023
-
Артикул
5800 8.14
Назначение тестера универсального (измерителя оптической мощности + дефектоскопа визуального оптического + Ethernet-тестера + DSL-тестера + LAN-тестера) Порт-5:
- измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях;
- идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом;
- диагностика компонентов глобальных и локальных вычислительных сетей на физическом и сетевом уровнях;
- диагностика и быстрая оценка качества подключения канала ШПД, с применением технологий семейства ADSL, VDSL;
- определение технического состояния и схемы разводки медного кабеля типов UTP, FTP.
Описание тестера универсального (измерителя оптической мощности + дефектоскопа визуального оптического + Ethernet-тестера + DSL-тестера + LAN-тестера) Порт-5:
Ethernet-тестер
- Определение активного оборудования.
- PING-тест:
- Опрос хоста (узла) по IP адресу, так и по имени сервера.
- Опрос хоста (узла) по имени сервера.
- Режим быстрого старта по сохраненным пользователем адресам.
- Режим однократного запуска 4-х пакетов.
- Режим циклического запуска с выводом графика зависимости скорости прохождения пакетов от выбранного пользователем времени. Пользователь может настраивать вывод графика как по продолжительности до 100 секунд (ось Х) после чего пойдет обновление графика, так и по амплитуде (скорость возврата пакета ось Y) то есть делать масштабирование для лучшего восприятия.
- DHCP-тест: поиск DHCP сервера в локальных сетях.
Измеритель мощности оптического сигнала
- Диапазон калиброванных длин волн (нм): 650 до 1650.
- Калиброванные длины волн (нм): 850, 1300, 1310, 1490, 1550, 1625.
- Диапазон мощности входного сигнала (дБм): +5 ... -60.
- Разрешение (дБм): 0,01.
- Погрешность: не более 5%.
- Тип разъема: универсальный со сменными насадками SC, FC, ST.
- Сохранение результатов измерения: 1000 штук.
- Выгрузка данных на ПК, формирование отчетов.
Визуальный дефектоскоп
- Длина волны: 650 нм.
- Рабочее расстояние: до 8 км.
- Тип разъема: универсальный разъем 2,5 мм FC/UPC.
- Режим работы: непрерывный CW и импульсный 2 Гц.
Тестер xDSL
Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации:
- технология соединения;
- максимальная скорость;
- достигнутая скорость;
- затухание в линии;
- запас помехоустойчивости – соотношение сигнал/шум SNR;
- выходная мощность.
BER – тест
Тест позволяет анализировать количество битовых ошибок и их частоту в передаваемом объеме данных.
LAN-тестер
- Определение правильности обжимки проводов (карта проводов).
- Определение повреждений в кабеле:
- обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300 метров;
- короткое замыкание между жилами;
- перепутанные жилы в паре (reversed pair);
- перепутанные жилы разных пар (crossed wires);
- расщепленная пара (split pair).
- Идентификация типа соединения 10/100/1000 Base T.
- Генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально).
- Входы LAN разъемов защищены от избыточных токов и напряжений.
-
-
Технические характеристики тестера универсального (измерителя оптической мощности + дефектоскопа визуального оптического + Ethernet-тестера + DSL-тестера + LAN-тестера) Порт-5:
Параметр Значение Ethernet-тестер Определение активного оборудования есть PING-тест опрос хоста (узла) по IP адресу, так и по имени сервера;
опрос хоста (узла) по имени сервера;
режим быстрого старта по сохраненным пользователем адресам;
режим однократного запуска 4-х пакетов;
режим циклического запуска с выводом графика зависимости скорости прохождения пакетов от выбранного пользователем времени. Пользователь может настраивать вывод графика как по продолжительности до 100сек (ось Х) после чего пойдет обновление графика, так и по амплитуде (скорость возврата пакета ось Y) т.е. делать масштабирование для лучшего восприятияDHCP-тест поиск DHCP сервера в локальных сетях Измеритель мощности оптического сигнала Диапазон калиброванных длин волн 650 до 1650 нм Калиброванные длины волн 850, 1300, 1310, 1490, 1550, 1625 нм Диапазон мощности входного сигнала +5...-60 дБм Разрешение 0,01 дБм Погрешность не более 5% Тип разъема универсальный со сменными насадками SC, FC, ST Сохранение результатов измерения 1000 штук Выгрузка данных на ПК, формирование отчетов есть Визуальный дефектоскоп Длина волны 650 нм Рабочее расстояние до 8 км Тип разъема универсальный разъем 2,5 мм FC/UPC Режим работы непрерывный CW и импульсный 2 Гц Общие характеристики Питание питание от Ni-MH аккумуляторных батарей типа «АА» (пальчиковые) - 4 штуки, или от сети переменного тока 220 В через комплектный сетевой адаптер Индикатор дисплей цветной, графический, с подсветкой, разрешение 240x320 Авто выключение при бездействии (настраивается пользователем) 1 до 20 минут Встроенный мультичастотный генератор есть, для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит) Встроенный светодиодный фонарь есть, для локального освещения Встроенная память 1000 результатов Возможность сохранения результатов измерения на компьютере через USB интерфейс Габариты 158х95х36 мм Вес не более 0,5 кг -
Комплект поставки Порт-5
№ Наименование Количество 1 Тестер универсальный Порт-5 1 2 Комплект проводов 1 3 Сетевой адаптер/зарядное устройство AC/DC 220/5В, 2А (USB) 1 4 "Оконечник" 1 5 Аккумуляторные батареи типа "АА" (установлены) 4 6 Комплект сменных насадок FC, SC, ST 1 7 Сумка для переноски 1 8 Флеш-карта с ПО для связи с компьютером 1 9 Руководство по эксплуатации 1
