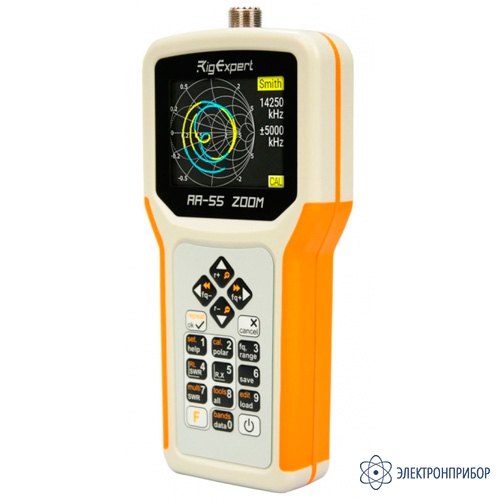

RigExpert AA-55ZOOM — анализатор антенн и цепей

Код товара: 62669

  • Назначение анализатора антенн и цепей RigExpert AA-55ZOOM:

    Анализатор RigExpert AA-55ZOOM предназначен для измерения КСВ (коэффициента стоячей волны), возвратных потерь, потерь в кабеле а также других параметров реактивных нагрузок в диапазоне от 60 кГц до 55 МГц.

    Режим ZOOM (масштабирование графиков по вертикали и горизонтали) делает процесс измерения особенно быстрым и эффективным.

    При помощи этого анализатора с успехом решаются следующие задачи:

    • Быстрая проверка антенны;
    • Настройка антенны;
    • Измерение КСВ и импеданса антенны и сравнение их до и после определенного события (дождя, урагана и т.п.);
    • Изготовление коаксиальных линий и измерение их параметров;
    • Тестирование кабелей и выявление их повреждения;
    • Измерение емкости и индуктивности реактивных нагрузок.

  • Технические характеристики анализатора антенн и цепей RigExpert AA-55ZOOM:

    Параметр Значение
    Частотный диапазон От 0,06 до 55 МГц
    Дискретность ввода частоты 1 кГц
    Измерение в 25, 50, 75 и 100-омных системах Да
    Диапазон измерения КСВ 1…100 – в числовом представлении, 1 … 10 – в графическом режиме
    Отображение КСВ Цифровое и в виде аналогового индикатора
    Диапазон R и X 0…10000, -10000…10000 – в числовом представлении;
    0…1000, -1000…1000 – в графическом режиме
    Режимы отображения КСВ на одной или нескольких частотах;
    КСВ, возвратные потери, R, X, Z, L, C на заданной частоте;
    График КСВ, от 20 до 500 точек;
    График R,X, от 20 до 500 точек;
    Диаграмма Смита, от 20 до 500 точек;
    График возвратных потерь, от 20 до 500 точек;
    Кабельный тестер (графики потерь и характеристического сопротивления)
    Опциональная калибровка (open-short-load) Да
    Антенный разъем Тип разъема UHF (SO-239)
    Форма выходного сигнала Прямоугольная
    Выходная мощность +13 dBm (на нагрузке 50 Ом)
    Питание Две щелочные батарейки с напряженим 1.5 В, типоразмер AA;
    два никель-метал-гидридных аккумулятора на напряжение 1.2 В, типоразмер AA;
    Максимум 4 часа непрерывных измерений или двое суток в «дежурном» режиме при использовании свежезаряженных элементов питания;
    При подключении анализатора к компьютеру – питание от USB-шины.
    Интерфейс Цветной TFT-дисплей, 320×240 точек;
    влагозащитная клавиатура, 6×3 клавиш;
    многоязычные меню и система помощи;
    подключение к компьютеру через интерфейс USB
    Размеры 103 мм x 207 мм x 37 мм
    Рабочая температура 0…40 °C
    Масса 310 г

  • Комплект поставки RigExpert AA-55ZOOM

    № Наименование Количество
    1 Анализатор антенн и цепей RigExpert AA-55ZOOM 1
